硅襯底上無微裂稀反極性疇AlN 薄膜的分子束外延研究

胡健楠 鈕浪 胡懿彬 鄂炎雄 郝智彪 汪萊 羅毅

清華信息科學與技術國家實驗室(籌) 清華大學電子工程系 北京 100084

　　與藍寶石和碳化硅襯底相比，硅(Si)襯底具有成本低、尺寸大等優勢，在III 族氮化物半導體發光二極管市場中發展迅猛。Si 襯底上外延生長III 族氮化物技術中，氮化鋁(AlN)薄膜作為改善異質外延界面、調控熱失配應力最有效的過渡層，是最關鍵的外延層之一。然而，由于兩者之間存在著晶格常數和晶體極性上的差異，AlN 外延層晶體質量的提高，受到了表面微裂和薄膜中反極性晶疇的困擾。針對此問題，本文發展了改進的遷移增強外延和單極性成核等技術。

　　結果表明，在分子束外延時，間斷地通入N 源有助于消除表面微裂，得到了平坦的外延表面，1×1 mm2 均方根粗糙度僅為0.16 nm;同時，單極性成核處理可明顯抑制反極性疇。由此獲得了X 射線衍射半寬僅為0.27°的AlN 薄膜。

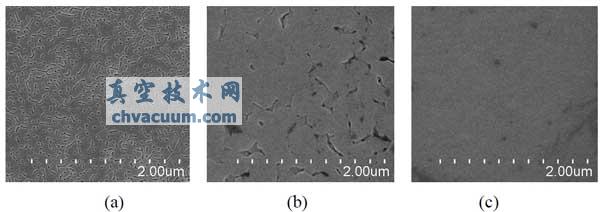

　　圖1 采用傳統方法(a)、交替通入Al 和N 源(b)和僅間斷通入N 源(c)技術外延生長的AlN 表面掃描電子顯微鏡圖像

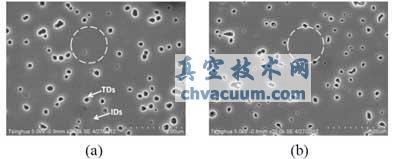

　　圖2 KOH 溶液腐蝕后的AlN 薄膜表面掃描電子顯微鏡圖像對比(a) 傳統生長工藝;(b) 采用單極性成核處理
