1、概述

　　氣力輸送是以壓縮氣源為輸送動力,將粉狀物料在密閉容器中從一端輸送到另外一端。氣力輸送所應用的行業非常廣泛,如電廠的煤粉、粉煤灰和爐底渣,化工行業的化工原料,建筑行業的水泥和石灰,食品醫藥衛生等行業的各種粉料或顆粒物料等。而各種閥門的合理選用在氣力輸送中是至關重要的。閥門要滿足各行業氣力輸送的需求,應具有耐溫、耐腐蝕和耐磨損等各方面的優良性能。

2、閥門分類

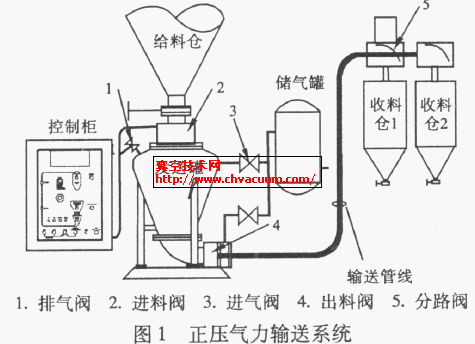

　　典型的正壓氣力輸送系統如圖1所示。根據閥門在系統中的位置及作用,分為進料用閥、排氣用閥、進氣用閥、出料用閥和切換用閥等。

2.1、進料用閥

　　進料用閥在氣力輸送中是用來切斷和接通物料從輸送點至輸送容器的閥門。合理選擇進料閥的口徑決定了物料的流量以及整個系統的輸送能力。根據輸送介質的不同,對其耐溫、耐腐蝕和耐磨性能也有不同程度的要求。根據經驗,在不同的系統中通常選擇閘閥、球閥、圓頂閥等作為進料用閥。

2.2、排氣用閥

　　排氣用閥是當氣力輸送系統進料時,將輸送系統內的空氣排到進料倉或者煙道中的閥門,以便于順暢下料,縮短進料時間。其主要輸送介質是帶有少量粉狀物料的空氣。常用的排氣閥有閘閥、蝶閥、夾管閥、球閥以及圓頂閥等。

2.3、進氣用閥

　　常作進氣用閥有蝶閥、球閥、角座閥等。進氣用閥的輸送介質為壓縮空氣,所以對耐磨蝕性要求不高。

2.4、出料用閥

　　當輸送設備充滿物料后,開啟進氣閥和出料閥,讓物料在壓縮空氣的驅動下在輸送管道系統內輸送。所以出料閥的介質為混有壓縮空氣的粉狀物料。作為出料閥的閥門一般有閘閥、球閥、圓頂閥等。

2.5、分路用閥

　　分路閥可以起到分流和匯流的作用,將物料從多點匯集到一點或者將物料從一點分散到多點。作為分路閥的有球閥、蝶閥或組合閥等,也有各廠家自制的分路閥。分路閥既可用于管路安裝,也可用于庫頂安裝。一般用于庫頂安裝時,閥門入口需要連接彎頭,庫頂需裝個小型的卸灰倉,以適當擴大物料通道,減少灰庫揚塵。

3、閥門性能

3.1、閘閥

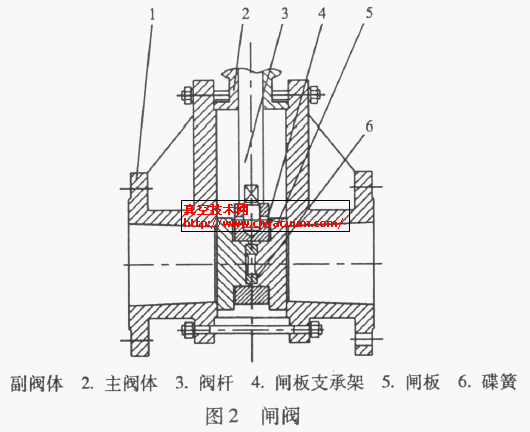

　　閘閥(圖2)有兩個閘板來切斷物料,閘板的材料可選用不銹鋼或合金鋼等,以適用于耐腐蝕和耐磨損等工況。閘閥有手動、氣動和電動3種操作方式。通常選用氣動或者電動兩種自動控制方式。但是由于其結構的原因,閘板的行程較長,對氣動或者電動裝置的扭矩要求大,動作周期較長,使用不夠靈活。氣動閘閥是在氣缸的帶動下閘板開啟或關閉閥門,丁字形閘板座采用特殊結構,在帶動閘板直線運動的同時沿中心作圓周轉動,對閥座密封面起到了一定的自研磨以及拋光清潔作用,從而使密封閘板圓周均勻承受物料的沖擊和磨損,避免了閘板在長期運行過程中局部損壞或磨穿,使其壽命大大延長。同時,雙閘板在彈簧靜壓下能保證兩面密封不滲漏,當閘板的一面有壓力時,另一面通過彈簧的作用能和密封座更緊密的接觸,以達到密封的效果。該閥在使用中的主要問題是密封及閘板的沖刷損壞。該閥適合于在全開或全關的狀態下工作,如果閘板長期處于半開關的狀態下工作,閘板的密封面會因受介質沖刷而變得不嚴密。因此該閥門在耐沖刷以及耐磨損方面還應進一步改進。

3.2　球閥

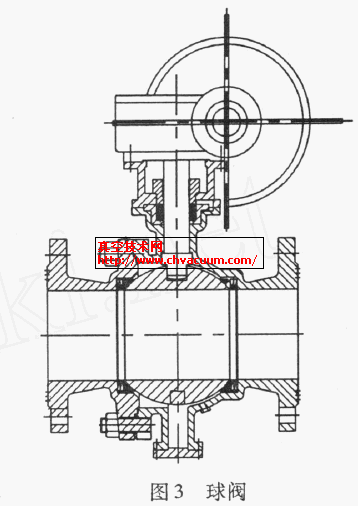

　　球閥(圖3)通常是選用自動(氣動或電動)控制球閥。球閥有軟密封和硬密封2種。軟密封球閥的閥座密封圈材料是聚四氟乙烯,其具有摩擦系數小,性能穩定,不易老化和密封性能優良的特點。因為聚四氟乙烯具有較高的膨脹系數、對冷流的敏感性和不良的熱傳導性,當密封材料變硬時,密封的可靠性就受到影響。而且,聚四氟乙烯的耐溫等級較低,只能在小于180℃情況下使用。超過此溫度,密封材料就會軟化。當長期使用時,溫度一般應控制在120℃以下。

　　硬密封球閥作為進料閥一般用于介質溫度較高的電廠除灰系統,由于氣力輸送系統通常24h連續工作,閥門動作頻率比較高,一般幾分鐘,短的甚至幾十秒鐘就會動作一次。如果硬密封球閥的使用壽命為2～3萬次,假設在氣力輸送系統中,閥門5min動作一次,那么球閥的使用壽命為70～104天,閥門的使用壽命較短。因此,在電廠除灰系統中,需要使用壽命更長的硬密封球閥。
