在電磁先導閥(圖2)電磁頭不通電的情況下(電磁頭無輸出力)，彈簧的作用力作用在閥桿上，閥桿將閥芯壓緊在閥座上并保持密封。當電磁頭通電產生提升力，克服彈簧的力，將閥桿提起，閥芯脫離閥座，系統介質排放。

　　閥桿和閥芯由銷釘和調節螺釘連接(圖3)，調節螺釘與閥桿采用螺紋連接，調節螺釘頭部為球狀，頂住閥芯內部，閥桿與閥芯通過銷釘組成活動連接，因此閥芯有一定的活動度。

11 閥桿　21 閥桿導向套　31 銷釘　41 調節螺釘 51 閥芯　61 閥體　71 閥座

圖3 　閥桿閥芯結構

　　調節螺釘能補償閥芯閥座密封面的磨損,閥芯有一定的活動度能補償閥芯閥座密封面的不平行度，起到良好的密封作用。電磁閥的行程由閥桿的倒密封與閥桿導向套之間的距離控制。導向套和閥芯材料為InconelX750，調節螺釘材料為X35CrMo17,閥桿材料為Inconel718，銷釘材料為X17CrNiA117.7。

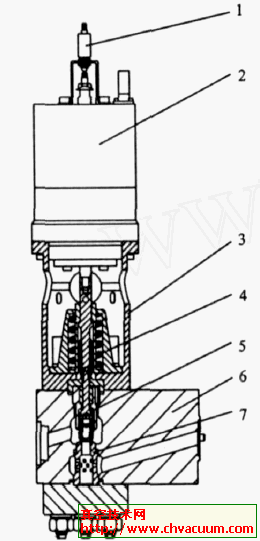

11 閥位指示器　21 電磁頭　31 軛架　41 彈簧 51 閥桿閥芯組件　61 閥體　71 閥座

圖2 　電磁先導閥
