隔膜閥的種類很多，而且有多種分類方法，本文主要按結構形式對隔膜閥進行分類介紹。

1、堰式(屋脊式)隔膜閥

　　閥體流道中以屋脊形結構與隔膜構成密封副的隔膜閥稱為堰式(屋脊式)隔膜閥。

　　堰式隔膜閥(圖1)的導流堰作為閥體的一部分，相當于閥座，隔膜壓在上面以截斷介質流動。這種類型的隔膜閥一般尺寸較大。凸起的導流堰減小了隔膜閥從完全開啟至完全關閉的行程，從而減小了隔膜的應力和應變。關閉時，帶有隔膜的閥瓣下移，使其與閥體的堰(脊背)密封，達到切斷流體的要求。

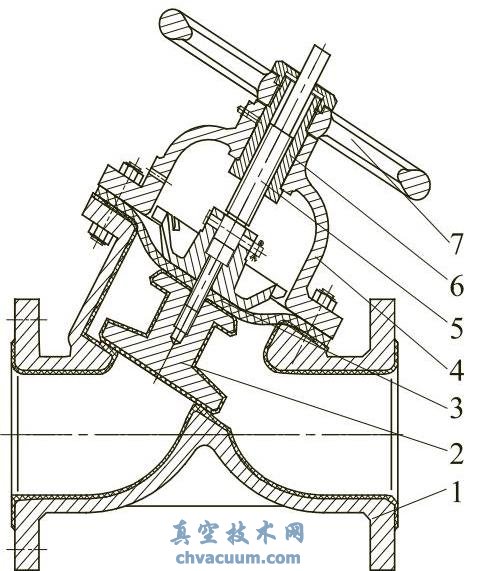

圖1 屋脊式隔膜閥

1—閥體；2—隔膜；3—閥瓣；4—閥蓋； 5—閥桿螺母；6—閥桿；7—手輪

　　行程短，流阻系數較大(相對直通式)，對隔膜撓性要求較低，無淤積介質的死角，是隔膜閥中應用最廣泛的一種，分無襯里及襯塑、襯膠、襯搪瓷等，具有一定的節流特性，耐蝕性和抗顆粒介質好，密封可靠。

　　堰式(屋脊式)隔膜閥在關閉與全啟位置間的行程設計較短。這樣隔膜的撓性應力較小，因而隔膜的壽命較長。因行程短故可允許使用PTFE這種材料制成的隔膜，對于較長的行程來說，PT-FE的撓性是不夠的。不過在使用PTFE時，隔膜的背后必須襯以橡膠，以保證在緊密關閉時所必需的彈性。

　　標準的堰式隔膜閥也可使用在真空中。不過使用在高真空時，隔膜必須特殊增強。

　　由于隔膜面積大于流體通道的截面積，流體會對拱起的隔膜產生一個相對大的壓力，這就使隔膜閥的關閉力矩很大，因而就限制了隔膜閥尺寸系列的發展。例如圖1中所示，典型的堰式隔膜閥的尺寸最大為DN350(14in)。如圖2中所示的較大尺寸的堰式隔膜閥裝有雙隔膜，最大尺寸為DN500(20in)。

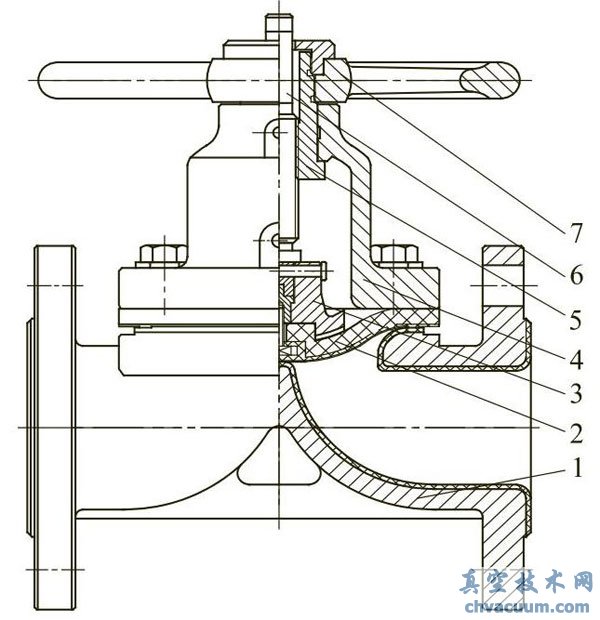

圖2 適用于大口徑的雙閥蓋堰式隔膜閥

1，9—閥桿；2，8—閥蓋；3，7—閥瓣；4，6—隔膜；5—閥體

　　常規類型的堰式隔膜閥同樣可以用在自動排放的水平管路中。可以將閥桿從水平位置抬升15°～20°，使水平管路有一些落差，這樣可以實現管路的自動排放。

　　圖3中所示的閥門為英國桑德斯的屋脊式隔膜閥，閥桿被護罩保護在內部，這種結構能夠保護閥桿外螺紋免受灰塵及外部腐蝕的作用。當閥桿螺紋在黃色的開度指示器內移動時，手輪帶動覆蓋閥桿螺紋的護罩運動。反過來，黃色的開度指示器通過潤滑油腔來潤滑閥桿螺紋以延長其使用壽命。

　　如果隔膜破裂的話，需要在閥桿上裝上O形密封圈緊貼著閥蓋，這樣能夠防止流體溢出。

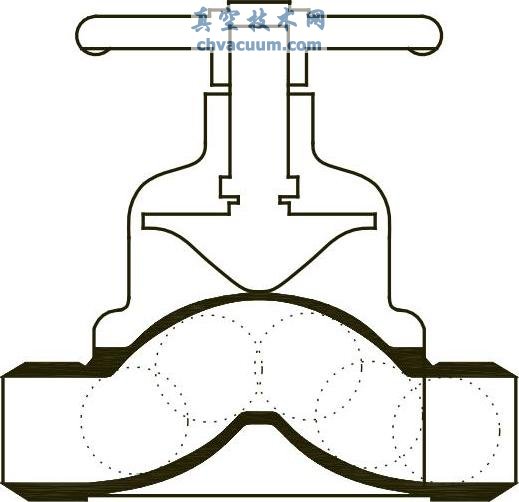

圖3 帶有潤滑功能及升降指示器的屋脊式隔膜閥

2、直流式隔膜閥

　　直流式隔膜閥(圖4)具有截止閥和屋脊式隔膜閥的特點，閥座密封采用包覆非金屬材料的金屬閥瓣，具有較高的承載能力和密封性。另有隔膜作為中法蘭密封和閥桿填料密封，又作為隔離閥體和閥蓋的屏障，密封可靠，閥體流道呈線形，流通能力好，流阻系數小，閥體內腔可襯塑、襯膠。

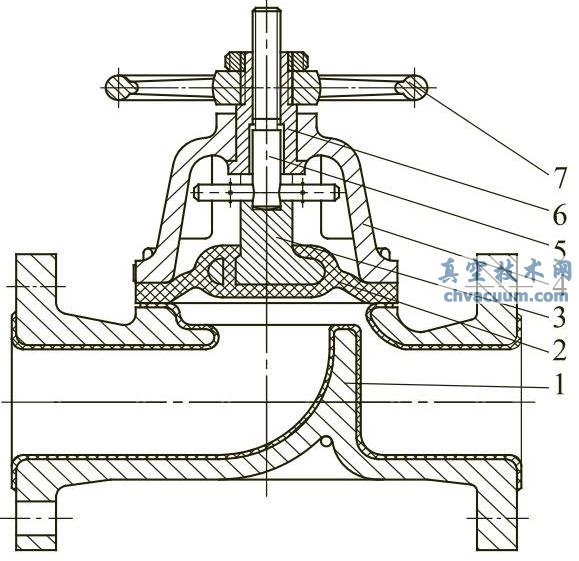

圖4 直流式隔膜閥

1—閥體；2—閥瓣；3—隔膜；4—閥蓋； 5—閥桿；6—閥桿螺母；7—手輪

3、直通式隔膜閥

　　直通式隔膜閥(圖5)其流體的通道近似直線，流阻小，行程較長(相對于堰式)。對隔膜撓性要求較高，切斷性能和流通性能均佳，耐腐蝕，能包容顆粒狀介質，內腔分無襯里及有襯塑、襯膠、襯搪瓷等。

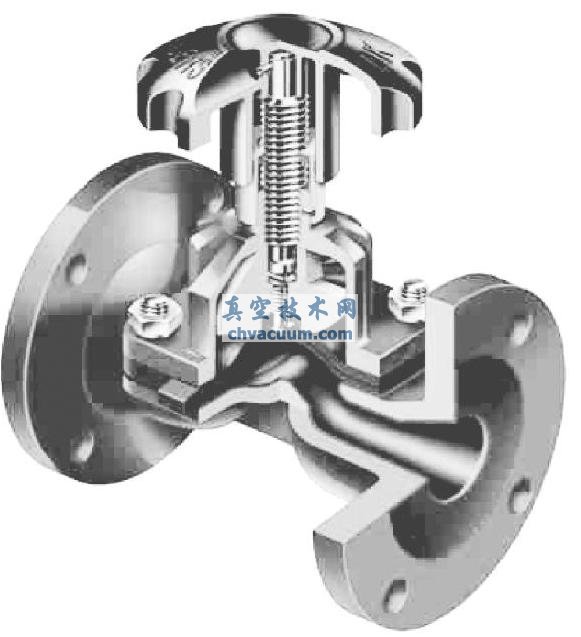

圖5 直通式隔膜閥

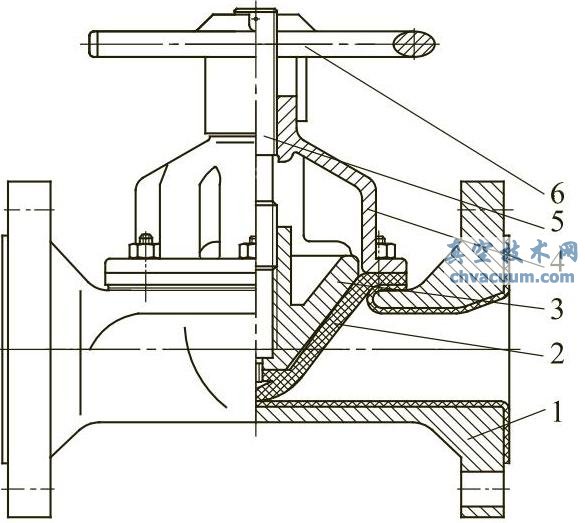

1—閥體；2—隔膜；3—閥瓣； 4—閥蓋；5—閥桿；6—手輪

　　當直通式閥門開啟時，它的隔膜升高，使任意方向都暢流；當閥門關閉時，隔膜密封緊密，可以保證管線中有沙礫或纖維時也能絕對閉合。

　　與堰式隔膜閥相比，直通式隔膜閥需要隔膜具有更多的彈性。因此，這種結構使隔膜選擇彈性材料的范圍受到了限制。

　　由于直通式隔膜閥隔膜是高彈性材料且面積比較大，因此高真空工況下隔膜容易膨脹并且進入流道。隔膜的膨脹程度與制造有關，膨脹會引起閥門流道面積減小或隔膜塌陷。為避免后者情況出現，閥蓋必須向上移動來平衡隔膜上的壓力。當在高真空中使用該種閥門時，需向生產制造商咨詢。

　　直通式隔膜閥同樣有全通徑與縮徑流道之分。對于縮徑流道的閥門，需要安裝小一個規格的閥蓋組件。例如，公稱尺寸為DN50(NPS2)的縮徑流道閥門應該安裝公稱尺寸為DN40(NPS1½)的閥蓋。其閥蓋結構與堰式隔膜閥相似。典型的直通式隔膜閥的尺寸系列已經達到公稱尺寸DN350(NPS14)。

　　全流道式閥門多用于飲料工業。它可以使用蒸汽或燒堿用球刷清洗(圖6)，而無須打開或從管線上拆除閥門。

圖6 全流道式隔膜閥(球刷清潔器通過情形)

4、截止式隔膜閥

　　截止式隔膜閥(圖7)的閥體通道及密封面結構形式與截止閥相似，閥瓣采用金屬包覆非金屬材料的隔膜作為隔離閥體和閥蓋的屏障。旋轉手輪使閥桿升降，通過閥瓣將隔膜壓在閥體密封面上達到密閉貼合，而使閥門啟閉。

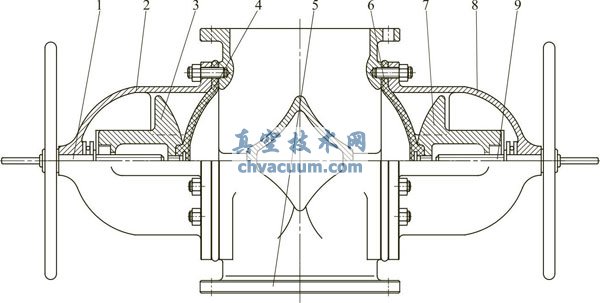

圖7 截止式隔膜閥

1—閥體；2—隔膜；3—閥瓣；4—閥蓋； 5—閥桿；6—閥桿螺母；7—手輪

　　截止式隔膜閥的密封性好，但流動阻力較屋脊式隔膜閥大，具有較高的承載能力和密封性及節流特性，可用于低真空(小于或等于101325Pa)。

5、角式隔膜閥

　　角式隔膜閥(圖8)的入口和出口成90°角，閥瓣下有隔膜作為隔離閥體和閥蓋的屏障，切斷性能和流通能力均佳，密封可靠，流通能力好，流阻小，無淤積介質的死角。

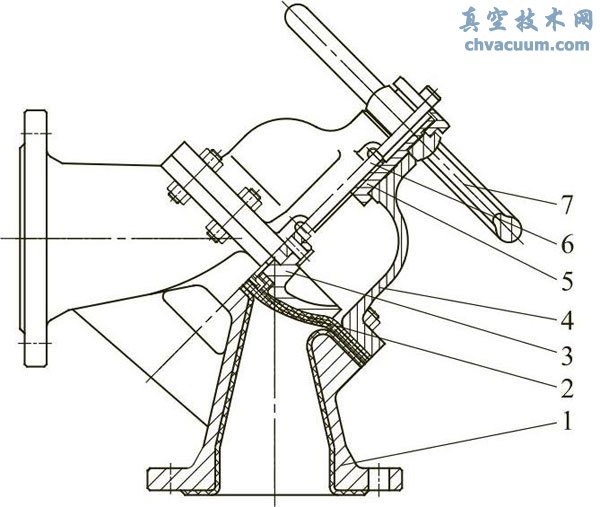

圖8 角式隔膜閥

1—閥體；2—隔膜；3—閥瓣；4—閥蓋； 5—閥桿螺母；6—閥桿；7—手輪
