1、概述

　　在田灣核電站的核島和常規島上安裝的26161、26524型截止閥配有進口的2-OM-21/22型小轉矩核級閥門電動裝置。該裝置是小口徑電動閥門的重要組成部分,用以控制核級閥門的開啟和關閉,能對閥門實行現場操作和遠距離控制,特別適用于核電站中不宜于直接操作的環境。本著經濟、及時、方便、靈活以及進一步提高電動裝置控制功能可靠性的原則,按1E級K2 類要求進行了輸出轉矩≤50N·m 的SDZH小轉矩多回轉核級閥門電動裝置(簡稱核級電裝)的研制,用于逐步替代進口核級電裝。

2、主要技術參數

　　電源: 380VAC ±10% , 50Hz
　　電機工作制式: S2,15min
　　防護等級: IP67
　　環境條件:環境溫度- 20～60℃
　　相對濕度< 95% (常溫常壓下)
　　重復精度:轉矩≤ ±8%,行程≤ ±5°
　　控制裝置:力矩開關(一常開、一常閉)
　　行程開關(兩常開、兩常閉)
　　核安全等級: K2/K3
　　總質量: ≤20kg
　　控制轉矩: 5～15N·m、10～30N·m、20～50N·m
　　輸出轉速: 10 r/min
　　輸出軸最大轉圈數: 10 r /min
　　電機額定電流: ≤0.4A
　　與閥門接口:與進口裝置相同

3、類型

　　核級電裝按安裝位置和功能要求分為3類。①K1類———安裝在核反應堆安全殼以內,在正常環境條件下和在SL2(安全停堆地震動)載荷下以及在事故期間或事故之后仍能夠執行規定的功能。②K2類———安裝在核反應堆安全殼以內,在正常環境條件下和在SL2(安全停堆地震動)載荷下仍能執行其規定的功能。③K3類———安裝在核反應堆安全殼以外,在正常環境條件下和在SL2(安全停堆地震動)載荷下仍能執行規定的功能。

　　根據進口閥門電動裝置的安裝位置和運行工況,核級電裝按適用于K2/K3核安全類別進行設計。

4、工況條件

　　根據EJ/T1022111-96及EJ/T531-2001的要求,核級電裝(K2類)的工作環境見表1、表2和表3。

表1　正常使用環境條件

表2　特殊使用環境條件

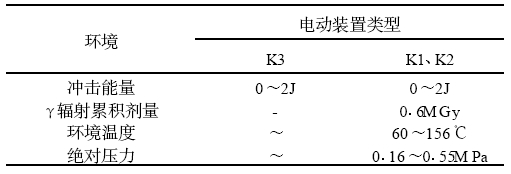

表3　事故工況使用環境條件
