描述了某制氫裝置故障閥門的基本情況，分析了閥桿拉傷的原因，介紹了損傷部件的修復措施和檢修效果。

一、前言

　　某石化廠制氫裝置預轉化反應器的三臺進口手動操作的閘閥，在裝置臨時停車期間增加了電動執行機構，在進行電動機構調試時出現閥桿拉傷問題，導致裝置不能按計劃開車。通過對閥桿部件的檢查和分析，進行修復后裝置才重新開車。下面是故障閥門的基本信息。

　　所屬單元：109單元Ⅱ系列。

　　工況：介質為轉化氣(含H2)，操作溫度510℃，操作壓力3.0MPa。

　　閥門廠商：西班牙POYAM。

　　閥門參數：彈性閘板閘閥，DN450/CL600/RF，閥體材質C12A，閥桿材質F347H。

　　安裝狀態：閥門水平安裝于水平管線，閥桿處于水平方向。

　　運行狀態：兩臺閥處于常開狀態，一臺閥處于常閉狀態。

　　使用期限：安裝于2008年6月，截止2011年11月底一直處于正常使用狀態。

　　啟閉頻率：裝置開停車時，各進行一次全行程啟閉，啟閉頻率低。

　　驅動形式：原配為手動蝸桿機構，后改成電動機構。

二、閥門故障情況

　　閥門原有驅動形式為手動蝸桿機構，裝置開停車期間，幾個人輪流不間斷進行一次全開或全關操作需要耗時30min，這樣既浪費人力資源又不能及時保證裝置進入安全狀態。鑒于此種狀況，車間決定將驅動機構改為電動，經過對比和選型，最終確定選用ROTORK的電動執行機構，并于2011年11月底裝置停車期間，進行電動機構的安裝和調試。

　　1、問題的發現

　　閥門電動機構改裝調試完成后的當天下午，操作人員就發現一臺改裝閥門的閥桿有嚴重的劃傷(劃傷情況是劃痕布滿近1/2閥桿圓周，可看見閥桿的光桿長度上均有很深的溝痕)。再檢查另外兩臺同樣改裝的閥門，閥桿也存在不同程度的拉傷情況，閥桿和填料隔套的損傷情況如圖1、圖2所示。

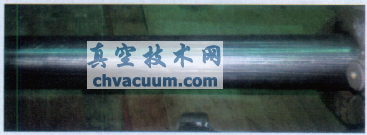

圖1 閥桿的損傷情況

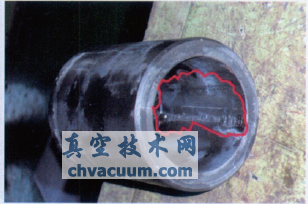

圖2 填料隔套的損傷情況

　　2、解體檢查

　　解體檢查發現三臺閥門的閥桿光桿部位、上密封部位、填料部位均有不同程度的嚴重劃痕(最深1～2mm)，上閥座環和填料隔套內有金屬粉末和細微碎屑，上閥座硬質合金面有壓痕，閥桿最大有2mm的徑向圓跳動，解體測量數據見下表。

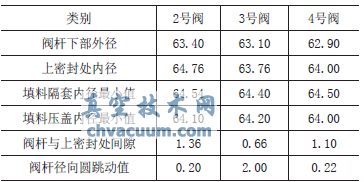

　　閥門解體測量數據表(單位：mm)

三、閥門故障原因分析

　　閥門在改裝電動機構之前，運行狀況一直良好無任何問題，這說明閥門是在電動機構的安裝調試期間出現了問題。閥門產生如此嚴重的劃傷(不是簡單的刻線、拉毛和粗糙)，最大的可能就是在閥桿與上密封部位進入了較硬的金屬碎片或顆粒，金屬碎片或顆粒在間隙較小的空間內，當閥桿動作時，閥桿表面與其配合的上閥座環內壁及填料隔套劃傷。原因分析如下。

　　(1)閥門過開解體發現，上閥座密封面上有很深的壓痕，可能有部分STL硬質合金物質脫落，進入閥桿與上閥座環和填料隔套的間隙。

　　(2)閥桿彎曲進行閥桿徑向圓跳動量測量時，3號閥的閥桿的最大徑向圓跳動為2mm，彎曲的閥桿可能對上閥座、填料隔套及填料壓蓋有很大的摩擦。過關或不平衡力會導致閥桿彎曲變形。

　　(3)配合間隙問題閥桿與其他幾個密封件的配合間隙，尤其是與上閥座環的配合間隙過小。

　　(4)水平安裝對于閘閥來講，一般情況下應是豎直安裝于管線，如安裝空間不夠，或?yàn)榱朔奖悴僮髋c維護，才不得已水平安裝。水平安裝的情況下，沉重的閥板會給閥桿一個某種程度上向下的不良性力，部分惡劣工況下則可能會使閥桿產生一定的疲勞，同時使閥桿與上閥座環、填料隔套、填料壓蓋之間的底部間隙變小并增大摩擦力，進入間隙的雜質在水平方向也不容易落出。3臺閥門閥桿的劃傷部位基本都在閥桿水平方向的底面和偏下側面。

　　(5)電動執行裝置電動執行裝置的設計、裝配、調試不當是導致閥桿拉傷的直接原因。手動操作改成電動操作，畢竟與原閥門不是原配，在其結構的設計上，可能與手動閥門存在不協調的地方;裝配的電動機構的軸心可能與原蝸桿機構不同心造成閥桿彎曲;調試方法不當，由于電動裝置轉速過快致使閥門產生過開或過關的情況，電動裝置的扭矩過大，在全開或全關時，給閥桿或閥座一定程度的不平衡力，造成某種程度的破壞和不良影響，以致產生如此嚴重的損傷。

四、處理措施

　　1、閥桿修復

　　第一步，閥桿測繪。

　　第二步，閥桿直線度檢測。

　　第三步，根據上一步的結果來判斷是否需要校直。

　　第四步，根據閥桿拉傷情況按如下步驟執行修復工藝，用銼刀將拉傷處的毛刺去掉;對拉傷較淺的部位，使用扁鏟加工至深1mm左右，然后用砂布或角磨機打磨粗化，此時將呈現出新金屬表面;用TL-700金屬清洗劑清洗表面，使被修復的表面無油、無塵和無污物等;根據閥桿材質選定金屬粉末熔覆拉傷處。

　　第五步，激光熔覆和細部修整。根據測繪出來的閥桿圖樣在熔覆機上進行數控編程;熔覆拉傷表面處，根據傷痕深度反復多次執行熔覆;最終熔覆后的高處要求高出原有尺寸1mm以上;用車床、銼刀、刮刀和砂布等工具將高于原尺寸的熔覆層去除，操作時要隨時測量，不要使熔覆層低于原尺寸，并且預留0.5mm作為精修整量;待尺寸達到精修余量時，分別用600號、800號的砂布繼續打磨;當尺寸高于原尺寸0.2mm時，更換金剛砂，研磨至實際尺寸精度即可。

　　2、上閥座的修復

　　對上密封部位進行吹掃清洗，去除雜質。用砂紙對上閥座環內部進行打磨，去除不平整。測量上閥座及閥桿上密封面的幾何尺寸，加工研磨胎具。找正后分別進行粗磨、細磨和精磨。

　　3、填料隔套的修復

　　有劃傷的填料隔套，用激光熔覆后機加車削并拋光。后來更換了填料和中法蘭大蓋墊片。電動執行機構仍然裝配，但還是利用手動進行操作，因?yàn)殡妱?dòng)機構廠家還沒有給出具體的故障意見。

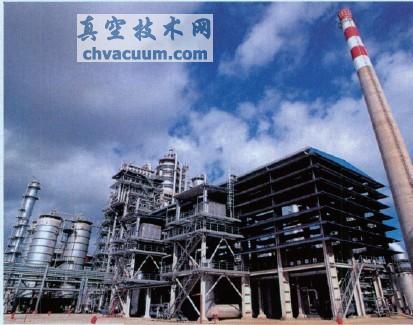

催化裂化裝置

五、結語

　　故障閥門的閥桿及相關部件修復裝配后裝置重新開車，現在閥門性能穩定，這說明閥門的修復效果很好。鑒于本次閥門電動機構調試時出現的問題，在進行同類操作時一定要做好技術準備工作，同時要制定好防范措施，以避免給企業帶來不必要的損失。
