為了避免因電源故障而導致電磁閥在聯鎖發生時動作失敗,通常電磁閥都為常閉型(NC),即正常時帶電,聯鎖動作時失電;另外還有一種為通用型(可以連成常閉或常開的任意一種) 。

            在實際應用中,應根據工藝過程的安全保護需要,確定哪種形式能夠滿足最安全的條件選用NC(常閉)或通用。下面以該項目工程設計中電磁閥的應用實例進行說明。

1、電磁閥在氣動切斷閥參與聯鎖時的應用

        圖1為電磁閥應用在單作用氣開式切斷閥聯鎖時關閉及單作用氣關式切斷閥聯鎖時打開的場合。聯鎖過程:正常狀態下,電磁閥得電,進氣口1 打開,排氣口2 關閉,氣路1 ,3 接通,切斷閥正常供氣,氣開式切斷閥打開,氣關式切斷閥則為關閉;聯鎖狀態下,電磁閥失電,進氣口1 關閉,排氣口2 打開,氣路2 ,3 接通,切斷閥供氣中斷,執行機構的彈簧復位,氣開式切斷閥關閉,氣關式切斷閥則為打開。

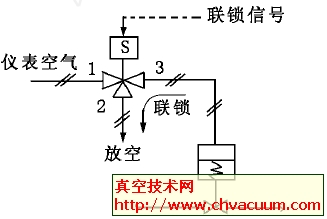

圖1 　二位三通常閉型電磁閥的應用

         圖2為電磁閥應用在單作用氣開式切斷閥聯鎖時打開及單作用氣關式切斷閥聯鎖時關閉的場合。聯鎖過程:正常狀態下,電磁閥得電,進氣口1 關閉,排氣口2 打開,氣路2 ,3 接通,切斷閥不被供氣,氣開式切斷閥關閉,氣關式切斷閥則為打開;聯鎖狀下,電磁閥失電,電磁閥進氣口1 打開,排氣口2 關閉,氣路1,3 接通,切斷閥供氣,氣開式切斷閥打開,氣關式切斷閥則為關閉。

         由于通用型可以連成常開或常閉的任意一種,而且價格差別不大,所以為了方便起見,可以將上述兩種應用中的電磁閥均選為通用型。

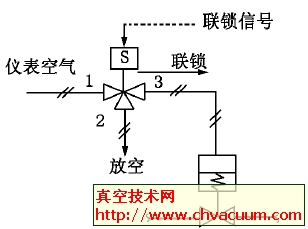

圖2 　二位三通通用型電磁閥的應用

             圖3 為二位五通單線圈電磁閥應用在切斷閥執行機構為雙作用氣缸式的場合。

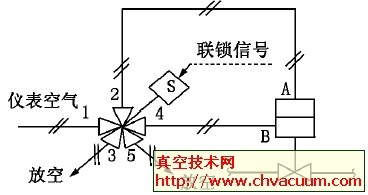

圖3 　二位五通單線圈電磁閥的應用

          如果聯鎖發生時需要關閉切斷閥,則在正常操作時儀表空氣走向為1 —4 ,切斷閥B 氣缸進氣,A氣缸排氣,然后再經電磁閥2 —3 端口放空;當聯鎖發生時,儀表空氣走向為1 —2 ,切斷閥A 氣缸進氣,B 氣缸排氣,然后再經電磁閥4 —5 端口放空,切斷閥達到關閉的目的。

          如果聯鎖發生時需要打開切斷閥,則在正常操作時儀表空氣走向為1 —2 ,切斷閥A 氣缸進氣,B氣缸排氣,然后再經電磁閥4 —5 端口放空;聯鎖發生時,儀表空氣走向為1 —4 ,切斷閥B 氣缸進氣,A 氣缸排氣,然后再經電磁閥2 —3 端口放空,切斷閥達到打開的目的。

          圖4 為二位五通雙線圈電磁閥應用在切斷閥執行機構為雙作用氣缸式的場合。

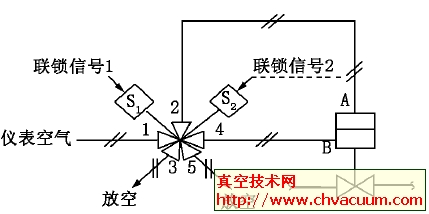

圖4 　二位五通雙線圈電磁閥的應用
