1、溫度、水位控制

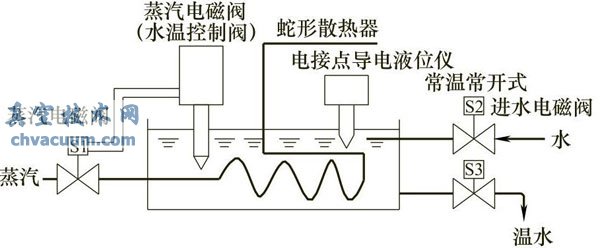

　　用電磁閥控制溫度和水位的系統如圖1所示。當水槽的溫度低于控制溫度時，溫度檢測元件的觸點接通，使蒸汽電磁閥S1開啟，通入蒸汽進行熱交換使水溫上升達到控制點溫度，可關閉蒸汽電磁閥。

　　溫水電磁閥S3可以隨時使用(如淋浴等)。

　　當水槽液位高于控制點，接點液位計電接點閉合，使常開的水用電磁閥S2關閉，液位下降時，電接點離開，使常開的水用電磁閥斷電開啟，水進入槽中補充水位。

圖1 用電磁閥控制溫度和水位

2、壓力控制

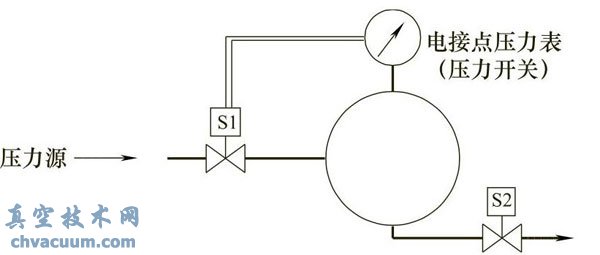

　　用電磁閥控制壓力的系統如圖2所示。當罐內壓力達到額定值時，電接點壓力表或壓力開關電接點斷開，電磁閥斷電后關閉，罐內壓力低時，電接點接通，電磁閥通電后開啟，無論水源或氣源的壓力在補充，直至達到額定值。

圖2 用電磁閥控制壓力

3、除塵工藝管路控制

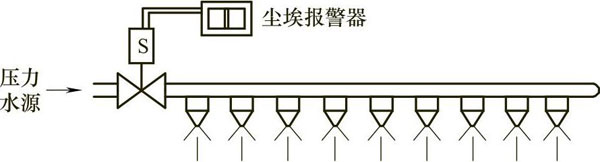

　　用電磁閥控制除塵工藝管路系統如圖3所示。當塵埃超標時，報警器接通電源，電磁閥通電后開啟，大管路充滿水后，各小管路進行噴霧除塵，無塵埃時，報警器斷電，電磁閥自動關閉。

圖3 用電磁閥控制除塵工藝管路

4、工藝配比控制

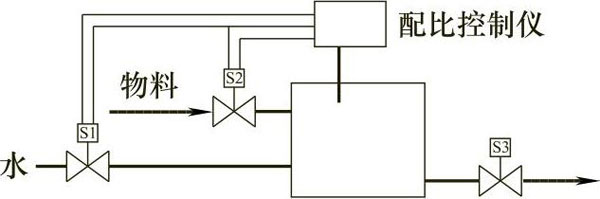

　　用電磁閥控制工藝配比系統如圖4所示。用液態配比控制儀，物料管路用S2電磁閥和S1水管路用電磁閥的開啟和關閉來調整罐內的配比度。

圖4 用電磁閥控制工藝配比

5、推動液壓缸或氣動缸控制

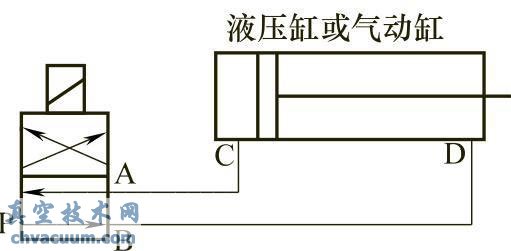

　　用電磁閥控制液壓缸或氣動缸系統如圖5所示。單電控二位四通(五)通電磁閥的工作孔其中有一個為常開工作孔，電磁閥在斷電狀態進氣(液)孔P的介質直接進入工作孔B，使液壓缸或氣動活塞推向C端。

圖5 用電磁閥控制液壓缸或氣動缸

　　當電磁閥通電時，直動二位四(五)通的電磁閥直接將鐵芯閥桿提起關閉B工作孔，壓力源的氣體或液體通向A工作孔，使氣動(液壓)缸的活塞推向D端，該電磁閥可以通用。

　　先導式二位四(五)通電磁閥是靠先導孔的進壓推動閥內的閥桿進行氣(液)體的換向功能。先導式二位四(五)通電磁閥在氣體和液體介質中不能通用，因結構和密封形式不相同。
