帶電磁氣動輔助裝置的安全閥主要由安全閥本體、氣動執行機構、氣路控制器三部分組成，如圖1和圖2所示。氣動執行機構由電磁閥、減壓器、儲氣罐、汽缸等組成，汽缸是提供輔助力的執行機構；氣路控制器由壓力傳感器、PLC可編程控制器、繼電器、UPS電源等組成。

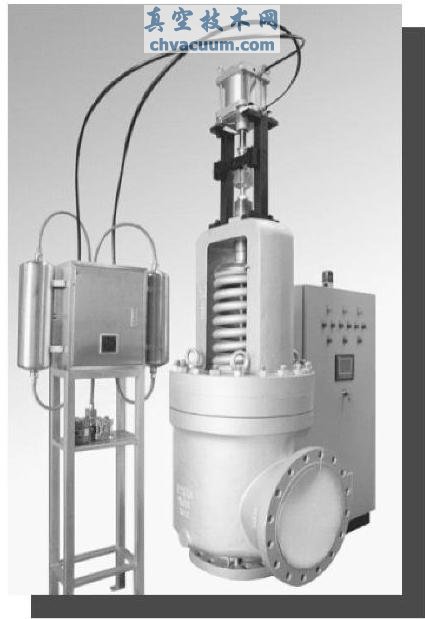

圖1 帶電磁氣動輔助裝置的蒸汽安全閥

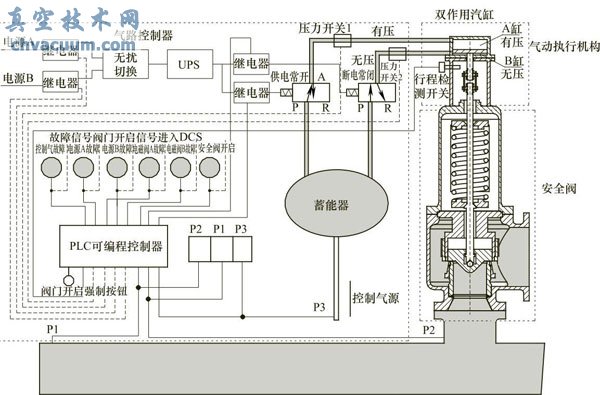

圖2 帶電磁氣動輔助裝置的蒸汽安全閥原理

　　帶動力輔助裝置的受控式安全閥在其入口壓力低于整定壓力時始終有一個增強密封性的附加力，幫助安全閥密封，在入口壓力達到整定壓力時，可以借助動力裝置輔助安全閥準確開啟，并在回座過程中利用輔助裝置提供關閉力幫助安全閥迅速回座。

　　這樣就可以使關鍵場合的安全閥實現整定壓力偏差小、超過壓力低、回座壓力高、密封性能良好的高性能參數。

　　帶電磁氣動輔助裝置的特點：

　　1、開啟前閥座密封而無泄漏，節省能源消耗；

　　2、允許工作壓力高，提高效率；

　　3、準確開啟允許超壓低，安全可靠；

　　4、啟閉壓差小縮短回座時間，減少排放，避免污染，減少安全閥排放時產生噪聲的持續時間；

　　5、更高的適用率，節省成本；

　　6、適用于要承受功率波動而使安全閥頻繁啟跳的系統、安全閥出口端存在無法確定或變化的高附加背壓的系統；

　　7、具有遠程操作強制排放及回座的功能；

　　8、工作壽命長。
