1、概述

　　在石油、化工、水利和電力等系統的維修工作中,往往需要切斷某條管線進行維修操作。一般的維修工作中,通常采用打開管線法蘭,在法蘭之間插入盲板來達到目的,這種方法浪費人力和維修時間。隨著科學技術的發展,出現了基于盲封技術的盲板閥。在分析國內外各種盲板閥結構的基礎上,優化設計出更適應生產需求的快速切斷盲板閥。

2、盲板閥的工作原理

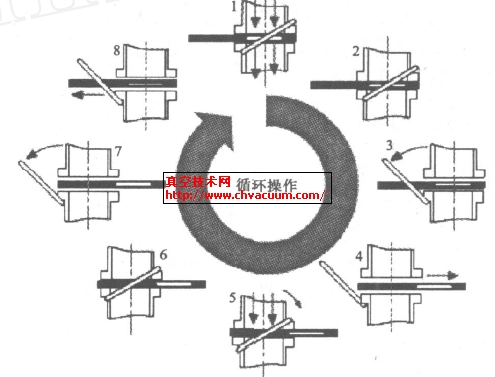

圖1　盲板閥工作原理

　　快速切斷盲板閥(圖1)配有兩個法蘭,本體為焊接可分式,用偏心軸及連接板連接在一起。正常狀況下,盲板上導流孔與管線接觸,盲板閥處于開啟(1)狀態。當需要維修而必須切斷管線時,松開盲板閥的閥桿使盲板的平板端移至管線上,盲板閥由(2)至(4)狀態,鎖緊閥桿,使盲板閥密封,并且截斷管線,盲板閥處于關閉狀態。當維修工作結束后,松開閥桿,移動盲板至導流孔與管線連接,盲板閥由(6)至(8)狀態,鎖緊閥桿使盲板閥密封后,管線打開,盲板閥回到開啟狀態。

3、新型盲板閥的結構設計

　　新型盲板閥(圖2)與其他插板閥相比有明顯的優點。

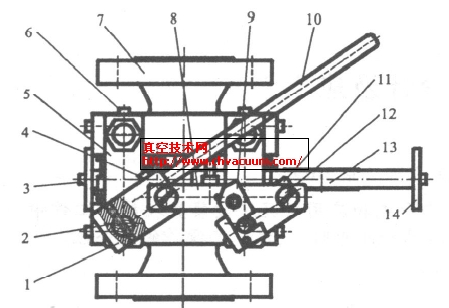

1、11.曲柄　2.銷　3、4、6.螺釘　5.偏心軸連桿　7.閥體　8.曲柄連桿 9.鎖扣　10.杠桿　12.連桿銷　13.盲板　14.限位擋板

圖2　快速切斷盲板閥

　　①采用手柄操作盲板閥的啟閉,通過外力傳動扭矩,使偏心軸轉動。此時由于偏心距的作用,使上下法蘭面的連接件連桿產生內力,這樣墊片上產生能夠達到密封效果的密封比壓。

　　②盲板帶導流孔,并在盲板上放置墊片,這樣能夠保證管道的開啟和關閉及密封效果。

　　③采用4點夾緊的密封設計,閥體的四個偏心軸連桿與手柄驅動裝置相連接,固定上下法蘭連接體,可以使偏心軸和同心軸同時轉動,使徑向距離發生改變,達到使盲板閥裝置打開或密封的需要。

　　④上下閥體之間采用滑板導向結構,導向裝置通過導向桿固定在盲板閥法蘭上,由螺栓、螺母以及導向套筒等組成。導向裝置限制了盲板的左右移動,使盲板不會發生偏移。
