內壓自封式閥門泄漏原因探討和設計參數的選擇
1、概述
內壓自封式密封結構是高溫高壓閥門中法蘭密封副經常選用的結構形式,某試驗臺架安裝了兩臺相同的中法蘭密封副為內壓自封式密封結構的旋啟式止回閥。在試驗臺架的多次交變工作壓力和溫度試驗完成后,再次進行升壓升溫前常溫試壓過程中,其中一臺旋啟式止回閥中法蘭的密封副發生泄漏,采取維修措施均沒有解決此閥門的泄漏問題。而且另一臺旋啟式止回閥在試驗臺架上工作數年后,中法蘭密封副也發生泄漏。為此通過對此閥門的泄漏問題的分析,闡述某些專用試驗臺架和工程選用的專用閥門產品的設計和設計參數的選擇需認真商榷。
2、技術參數
兩臺旋啟式止回閥(圖1)出廠前曾進行了P =42.0MPa的整機閥門強度及中法蘭密封副密封試驗,無泄漏。
1閥體 2閥蓋 3密封環

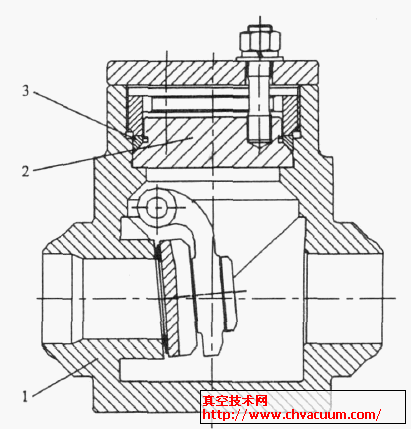

圖1 內壓自封式旋啟式止回閥
(1)試驗臺架
最高工作壓力 14.0MPa
最高工作溫度 260℃
設計壓力 17.2MPa
設計溫度 350℃
工作介質 水
試驗回路管路通徑 65mm
試驗臺架試驗壓力 21.5MPa
每次降至常壓常溫后再次升壓升溫前的試驗壓力 15MPa
(2)旋啟式止回閥
公稱壓力 28.0MPa (非標準公稱壓力等級)
公稱口徑 65mm
閥體、閥蓋材料 1Cr18Ni10Ti
密封環材料 N6
與試驗臺架回路連接方式 焊接
3、故障

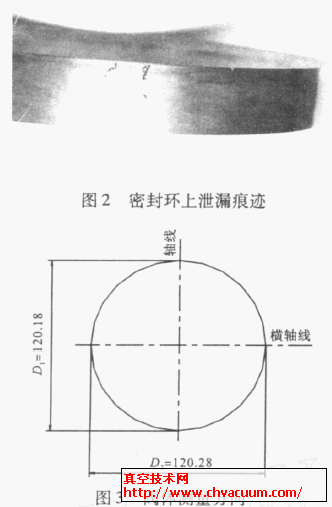

3.1、首次泄漏和修復
