1、概述

　　安全殼隔離蝶閥主要應用于核電廠安全殼換氣通風系統( EBA)和安全殼大氣監測系統( ETY)微掃氣子系統。EBA的隔離蝶閥用來保證安全殼在LOCA事故時的密封性,在裝卸料發生事故時,閥門的關閉時間應小于3 s。ETY微掃氣子系統的安全殼隔離蝶閥既用來保證安全殼在LOCA事故時的密封性,又用于反應堆正常工作時對安全殼內進行空氣取樣、混合以及小風量清洗,在事故工況下(特別是設計基準事故) ,關閉時間應小于1 s。正常工況下,氣/手動裝置驅動閥桿,帶動蝶板旋轉,實現閥門啟閉。事故工況下,電磁離合器失電,彈簧復位使閥門自動快關。

2、結構特點

　　閥門主要由閥體、蝶板、閥軸、壓板、密封圈、閥座和軸承等零部件組成(圖1) 。閥門采用多層次直板式三偏心金屬硬密封結構。此結構保證密封圈只在關閉位置時才與閥座接觸,因此密封副不會產生相對摩擦和磨損。密封副在閥門開啟時能瞬間脫開,關閉時密封圈漸漸切入閥座密封面,既能自動清除密封面上的雜質,又具有磨損補償的功能。由于其密封接觸面相對較寬,對介質中的雜質敏感度不高。采用層疊式密封圈使閥門密封副形成迷宮式結構,確保閥門實現氣泡級密封。

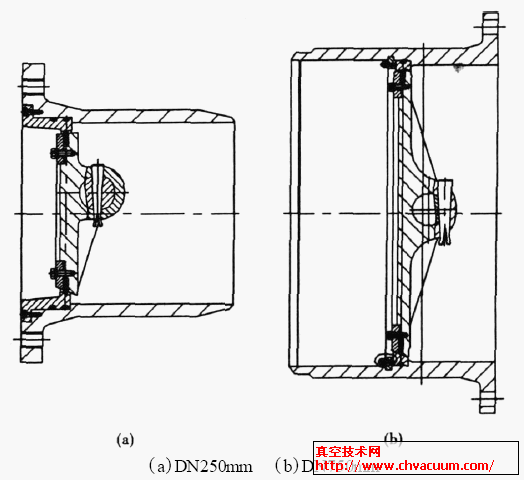

( a)DN250mm　( b)DN750mm

圖1　蝶閥

3、性能參數

　　公稱通徑　DN250mm、DN750mm

　　安全等級　核安全2級

　　質量保證等級　QA1

　　設計壓力　0.42MPa

　　殼體試驗壓力　0.74MPa

　　密封試驗壓力　0.49MPa

　　適用溫度　156℃

　　40年放射性累積劑量    DN250mm為215 ×105 Gy　DN750mm為7 ×105 Gy

　　事故關閥時間　DN250mm為< 1 s   DN750mm為< 3 s

　　地震加速度   DN250mm為三向加速度1.3g( SSE) ,三向加速度017g(1 /2SSE)     DN750mm為三向加速度016g( SSE) ,三向加速度0.3g(1 /2SSE)

　　設計壽命　DN250mm為10 000次操作周期DN750mm為1 000次操作周期

　　密封要求　當工作壓差達到0.42MPa時,閥門的最大泄漏率為0.5NL /h

4、試驗

　　安全殼隔離蝶閥應進行多項試驗,如殼體強度試驗(試驗介質、壓力、持續時間及驗收標準需滿足RCC - M C5400的要求) 、蝶板強度試驗(試驗介質、壓力、持續時間及驗收標準需滿足RCC - M C5400的要求) 、閥座氣密封試驗(試驗壓力為規定的最大密封壓差,持續時間及驗收標準需滿足ASME QME- 1 (2002)QVP - 7331.1的要求) 、閥桿填料的密封試驗(試驗需滿足ASME QME - 1 ( 2002 ) QVP -7331.1的要求) 、冷態行程時間試驗(試驗需滿足ASME QME - 1 (2002) QVP - 7331.1的要求) 、冷態可操作試驗(試驗要求按ASME QME - 1 QVP -7361.1的規定,試驗時應測定樣機閥門的鑒定時間) 、熱態可操作試驗(試驗要求按ASME QME - 1QVP - 7362.1的規定) 、輻照試驗(輻照量需滿足規定放射性要求) 、動作壽命試驗(模擬正常工況,手動閥門進行1 000 次開關試驗,氣動閥門進行10000次開關動作后應能保持其功能,即壓力邊界完整、無損傷,動作正常,閥座處泄漏量滿足規定要求)和基頻測定及地震試驗(試驗應符合ASMEQME - 1 (2002)QVP7380的規定)等。
