將同型號的普通蝶閥改裝成加長桿蝶閥應用到實際當中，不但解決了配件問題，而且還節約了資金，為煤礦生產提供了 更有力的幫助。

1、概述

　　由于龍門煤礦排出的污水含雜質多，污水處理站的沉淀池在處理的過程會沉淀大量的雜質，如果不及時排出會造成將聚丙烯倒六角斜管(主要是沉淀和除砂作用)壓壞，損失非常嚴重，所以在沉淀池的下方會有幾個排污閥進行排淤泥，以便減輕聚丙烯倒六角斜管的壓力，由于閥門安裝在下方，人員操作不方便，故采用了加長桿蝶閥(型號為D371x-10的對夾式蝶閥，桿長3米)作為排污閥，但是我礦井下排出的污水含煤多，經過處理后形成大量的煤泥，由于不及時的進行排污，造成損壞了排污閥，以至于不能進行正常的排污，造成聚丙烯倒六角斜管容易被壓壞。加長桿蝶閥價格高，配件不能及時到位，為了及時地解決這一問題，經過研究和試驗利用同型號的普通蝶閥改裝成加長桿蝶閥。

2、蝶閥改裝過程

　　將同型號的普通蝶閥從軸套底端與碟板連接處鋸斷，然后用長約3米的2寸鋼管下端與碟版焊接，上端與軸頭底端焊接即可。在焊接的過程中需要考慮碟板的密封度，焊接鋼管后，如果軸套底端與碟板不在原來的一條線上，會出現打開關不嚴或打不開現象，所以調整它們之間的位置非常重要。

圖一 蝶閥結構圖

圖二 普通蝶閥實物圖

3、改裝后的效果

　　因為一個加長桿蝶閥的價格是普通蝶閥價格的3—5倍，通過對普通蝶閥改裝成加長桿蝶閥，不但解決了配件缺少的問題，避免壓壞聚丙烯倒六角斜管造成更大的損失，而且還為我礦節約了資金，真正對生產經營起到了積極地促進作用。

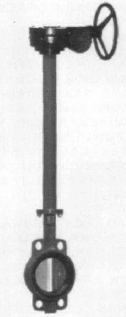

圖三 加長桿蝶閥實物圖
