減壓式倒流防止器
介紹了一種減壓式倒流防止器的結構,該裝置的減壓部位進行了改良設計,用活塞代替隔膜,解決了隔膜難加工而導致的產品壽命不長的問題,消除了隔膜的反作用力,提高了產品的一次裝配合格率。
1、概述
減壓式倒流防止器(下稱倒流防止器)作為能夠有效防止支路中的不潔水倒流回主干路的閥門組件,在歐美等發達國家的應用相當普遍。在國內,防止水倒流主要還是采用普通的止回閥,倒流防止器的應用不是很多,特別是<DN50 的應用較少。目前使用的倒流防止器,減壓部位均采用隔膜傳遞壓力并密封,但由于隔膜加工工藝復雜,產品質量不穩定,影響倒流防止器的壽命。另外隔膜由于有反作用力,會對減壓部位彈簧力設計的準確性造成一定的影響,影響產品一次裝配合格率。為了克服上述缺點,設計了O形圈密封由活塞傳遞動力的結構。該倒流防止器已申請國家發明專利(申請號為:20081012121314) 。
2、工作原理
減壓式倒流防止器是由2 個相互獨立工作的止回閥組成(圖1a) ,在2個閥之間外接一個差壓泄流閥。這些部件可以集成到一個閥體,也可以做成獨立的部分。止回閥的兩端還直接連接兩個用于檢修的球閥( >DN50通常用閘閥) ,此外還有4個彈性密封試驗球閥,構成一個完整減壓式倒流防止器。在正常供水情況下,主輸水管道的水從進口位置上的止回閥經過減壓區到出口位置上的止回閥出口向用戶供水,進口位置上的止回閥進口高壓水直通減壓閥隔膜上腔,而隔膜下腔與出口位置上的止回閥進口相通,由于其存在一定的壓差,推動隔膜右移,減壓閥關閉,供水正常。當閥后管路無用戶,水靜止的情況下,如進口壓力保持不變,其前后存在壓差,閥門呈關閉狀態。如進口壓力下降,其前后壓差下降到一定值時,彈簧推動隔膜向左,減壓閥開啟泄壓,泄壓到與進口壓力恢復一定差值時,減壓閥又關閉。當閥后管網壓力升高,超過閥前進口壓力時,如出口位置上的止回閥密封完好無泄漏,高壓水不會倒流,減壓閥隔膜左右保持原來的壓差,減壓閥關閉不泄漏。當出口位置上的止回閥密封破壞造成滲漏,出口位置上的止回閥之前壓力升高,造成減壓閥隔膜左右壓差減小,減壓閥打開通過排水口泄壓,此時,如進口位置上的止回閥同時密封破壞,由于出口位置上的止回閥倒流回的高壓水已泄壓,故不會倒流回進口位置上的止回閥。如供水過程中供水壓力不斷下降,則減壓閥隔膜左面壓力下降,減壓閥控制彈簧推動閥芯打開減壓閥排水。當進口壓力下降至零或負壓時,減壓閥完全打開水排出,空氣從減壓閥進入真空腔,從而防止產生虹吸倒流現象。減壓式倒流防止器前后的各個腔安裝有4個測試水嘴,可以對閥門進行檢測和維護,也可以檢測各腔室的壓力是否正常,止回閥是否失效。另外在閥門前后裝有開關球閥,可以控制閥門開關,也可以在閥門失效的情況下,不拆下閥門對其內部零部件進行更換和清洗。

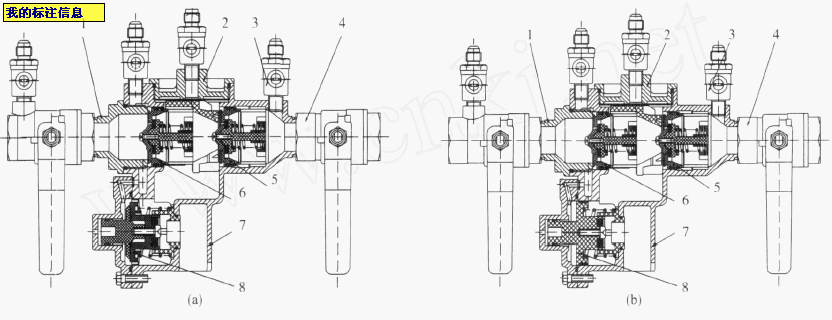

1 尾管 2 閥蓋 3 測試水嘴 4 球閥 51 二級止回閥 6 一級止回閥 7 閥體 8 減壓閥
(a)改進前 (b)改進后
圖1 減壓式倒流防止器
4、結語
改進后的減壓式倒流防止器結構簡單,加工工藝簡單,成本低,使用壽命長,一次裝配合格率高,性能穩定,具備一定的市場競爭優勢。
參考文獻
〔1〕 ASSE 1013-2005,減壓式倒流防止器〔S〕.
〔2〕 ASSI/AWWA C511 - 97,減壓式倒流防止器〔S〕.
〔3〕 楊源泉. 閥門設計手冊〔M〕. 北京:機械出版社, 1992.
