安鋼制氧廠KDONAr215000/15000/540型空分設備配套DH9026型離心空壓機,壓力變送器采用國外某公司的STG940型變送器。空分設備自2001年8月投產以來一直平穩運行。

      2007 年10 月9 日空分設備開車過程中, 由于空壓機排氣壓力超高造成空冷塔出口管道安全閥超壓起跳。現將故障現象及處理措施做一介紹, 供參考。

1 、故障現象及操作參數

       2007年10月9日, 空分設備開車時采取帶分子篩吸附器加壓的操作流路: 空壓機、空冷塔、分子篩吸附器和空氣進板翅式換熱器閥V101前的管道一起加壓(V101閥全關)。在空壓機帶空冷塔和分子篩吸附器同時升壓時, 空冷塔出口管道安全閥超壓起跳。

      DH9026 型離心空壓機手動加壓操作方法: 空壓機導葉開大后逐漸全關手動放空閥, 待壓力穩定到012MPa 左右后, 逐漸關小氣動防喘振閥, 再加壓到空分設備設計壓力后投入自動調節。

       2007年10月9日, 空分設備開車過程中空壓機加壓過程的操作: ①啟動主電機后打開導葉; ②全開空壓機送氣閥; ③逐漸全關空壓機放空閥; ④待壓力穩定后逐漸關小空壓機防喘振閥加壓。

      09∶30∶45, 手動關閉空壓機放空閥,空壓機開始加壓, 到09 ∶36 ∶00, 空氣出空冷塔壓力至0166MPa, 空冷塔出口管道安全閥超壓起跳。過程時間共計5 分15 秒。

      空冷塔出口管道安全閥超壓起跳前后8 分鐘相關參數變化見表1 。

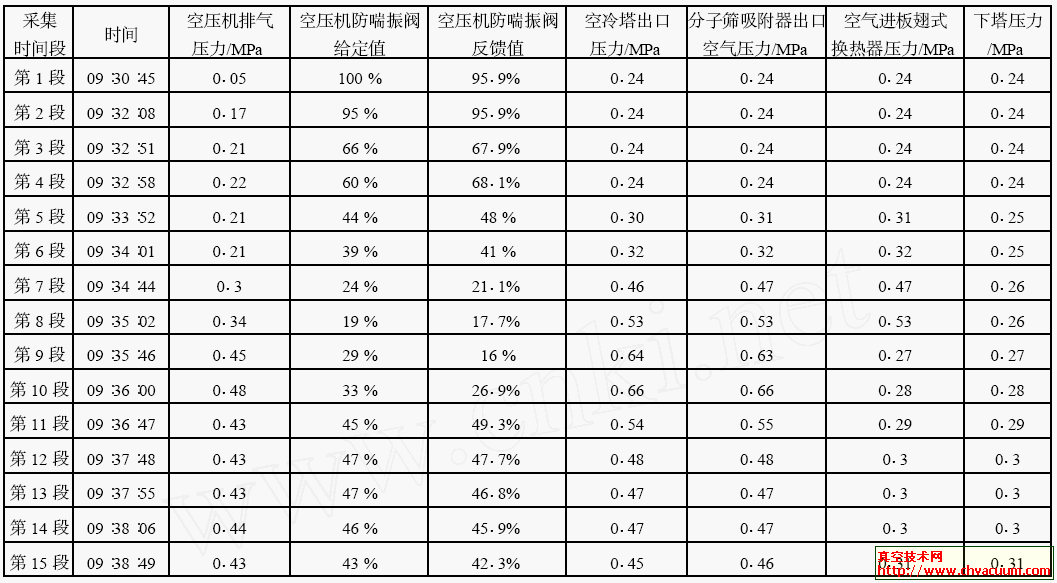

表1 　空冷塔出口管道安全閥超壓起跳前后8 分鐘相關參數變化

　  從表1 的操作記錄上可以分析出2007 年10 月9 日空壓機加壓過程的操作步驟:

      (1) 第1 段時間內開始關小空壓機放空閥, 到第2段時間空壓機放空閥已全部關閉, 用時1 分23 秒;
