概述

      船用不銹鋼波紋管截止閥安裝在船舶動力裝置的管路上,在使用過程中閥門發生了閥桿處泄漏和閥桿銹死等問題,雖經修復但問題反復出現。經過分析故障原因,采取了適宜的解決方案,消除了故障,確保了閥門的性能。

不銹鋼波紋管截止閥的故障問題分析

      不銹鋼波紋管截止閥(圖1)泄漏一般分為內漏和外漏2種情況,引起泄漏的原因較多。內漏一般是因?yàn)榱黧w介質中含有固體雜質破壞密封面引起的,外漏的主要原因是波紋管破裂導致的密封邊界失效。結合現場使用情況分析,出現閥桿外漏的原因主要與閥門結構、工作環境及使用操作方式有關。

不銹鋼波紋管截止閥的結構

      閥桿采用波紋管及填料雙重密封結構,波紋管與內襯環及外襯環焊接成波紋管組件,再與閥桿及導向體焊接,阻斷介質通過閥桿向外滲漏。閥桿上下的移動距離通過平鍵I進行限位。閥門關閉時,平鍵Ⅰ向下運動,直至閥瓣與閥座完全接觸。閥門開啟時,平鍵Ⅰ向上運動,直至平鍵Ⅰ的上端面與下填料的下端面接觸。由于下填料采用的是PTFE

11 閥體　21 閥體連接件　31 閥瓣　41 波紋管　51 閥桿  61 外襯環

71 襯環　81 導向體　91 平鍵Ⅰ　101 閥蓋  111 下填料　121 中填料

131 上填料　141 填料壓蓋  151 閥桿螺母　161 手柄　171 螺母壓蓋　181 平鍵Ⅱ191 防松螺釘

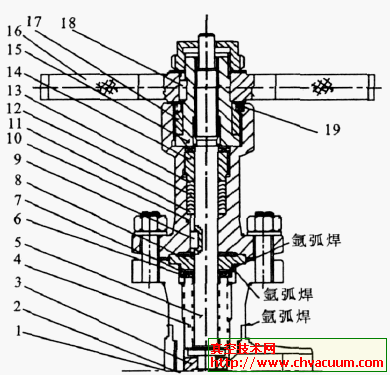

圖1 　波紋管截止閥

材料,材質較軟,若過度開啟閥門,將導致平鍵Ⅰ嵌入填料,閥門再無法開啟和關閉,并拉裂波紋管組件,造成介質沿閥桿處泄漏。波紋管的拉伸長度及壓縮量是根據閥門的行程確定的,如果超過極限拉伸或壓縮,則有可能損壞波紋管,造成波紋管破裂,密封失效。因此需要增加閥門開啟及關閉的限位裝置,使得閥門啟閉過程中,波紋管一直在設計范圍內伸縮。
