利用磁控濺射和陽光刻技術在玻璃基底上成功制備了不同厚度SnO2的表面?zhèn)鲗?dǎo)場致發射陰極陣列，并測試其場致發射性能。X 射線衍射和X 射線光電子譜測試表明，沉積在陰極和柵極之間的薄膜為SnO2薄膜；原子顯微鏡測試表明，SnO2薄膜形貌的粗糙度隨沉積時間的增長而增加，晶粒大小也隨著膜厚的增加而增大。場發射測試表明，制備的SnO2表面?zhèn)鲗?dǎo)場致發射陰極陣列的傳導電流和發射電流完全被柵極電壓控制；在SnO2薄膜厚度為60nm 時，陽極電壓和柵極電壓分別為3200 V 和200 V，陰陽間距為500 μm 時，SnO2表面?zhèn)鲗?dǎo)場致發射陰極陣列的電子發射效率為0.72%，發光亮度為650 cd /m² ，表明SnO2薄膜在表面?zhèn)鲗?dǎo)場致發射陰極陣列方面有著較好的應用潛力。

　　氧化錫( SnO2) 屬于立方晶系，具有金紅石結構，由于其晶格中的氧缺陷形成施主能級，是一種禁帶寬度為3.6 eV( 300 K) 的n 型半導體氧化物，在可見光區域內，真空技術網(http://smsksx.com/)認為其具有低的電阻率、高的透過率、穩定的熱學和化學性質，被廣泛應用于透明導電電極、透明導電膜、太陽能電池和氣敏傳感器件等方面。此外，氧化錫在高場強下，表現出強烈的能帶彎曲和較低的電子親和能，在場致發射( Field Emission) 中作為陰極材料成為了研究的熱點。

　　目前，SnO2薄膜的制備技術主要包括磁控濺射法、脈沖激光沉積法、化學氣相沉積法、二步熱氧化法、溶膠-凝膠法，本文采用成熟的磁控濺射工藝在陰極和柵極電極之間的玻璃基底上沉積不同厚度的SnO2薄膜，利用X 射線衍射( XRD) 、X 射線光電子譜( XPS) 和原子力顯微鏡( AFM) 對薄膜組成成分和微光結構進行表征；同時，以不同厚度的SnO2薄膜為表面?zhèn)鲗?dǎo)電子發射源，結合場發射測試系統研究其場致發射性能。

1、實驗

　　1.1、SnO2薄膜的制備

　　本實驗利用JCP-1200 磁控濺射鍍膜機在10 cm× 10 cm 的玻璃基底表面濺射100 nm 的金屬Cr /Cu復合薄膜，采用旋涂技術將RZJ-304 光刻膠涂覆在金屬薄膜表面，經烘烤、曝光和顯影后，形成具有光刻膠保護、且相互平行的陰極和柵極圖案，利用濕法刻蝕技術腐蝕沒有光刻膠保護的金屬薄膜，并對樣品表面進行清潔預處理，以備鍍膜使用；再采用WTCJ-600 磁控反應濺射鍍膜機，以純度為99. 99%的Sn 金屬靶做靶材，襯底溫度固定在室溫，陰極與襯底的距離為5cm，在真空度為1. 5 × 10 ^-3 Pa，通入氧氣( 99.99%) 與氬氣( 99.99%) 混合氣體，流量比為1：1，混合氣體使得濺射壓強維持在1 Pa，濺射功率150 W，分別濺射3，5和8 min；將玻璃基板浸泡在丙酮溶液中剝離金屬表面的光刻膠和氧化錫薄膜，制備了以SnO2薄膜為傳導源的表面?zhèn)鲗?dǎo)場發射陰極陣列。

　　1.2、SnO2薄膜表征及場發射性能測試

　　本文采用美國Thermo Scientific ESCALAB 250 XPS 對樣品元素的化學形態進行分析，采用荷蘭Philips X’Pert Pro XRD 對樣品進行了結構分析，采用美國Veeco 儀器公司的Nano ScopeⅢa 型AFM 表征樣品的微觀結構，并結合場致發射系統測試SnO2薄膜的場發射性能。

　　實驗以涂覆綠色熒光粉的ITO 玻璃作為陽極基板，以SnO2表面?zhèn)鲗?dǎo)場致發射陰極陣列作為陰極基板，陽極基板和陰極基板之間用厚度為500 μm 隔離子隔開，測試裝置如圖1 所示。其中Ie為測試時的發射電流，Ic為傳導電流，Va是陽極電壓，Vg為加在柵極上的電壓，R1和R2為限流電阻，起保護測試電路作用。將裝配好的器件放置在場發射測試系統的真空腔體中，然后將器件上的陽極、陰極和柵極與測試電路連接，測試電路連接完后將腔體關閉，打開真空系統開始抽真空，待腔體抽到真空度大約在1. 0 × 10 ^-4 Pa 時，加電源電壓進行測試。獲取不同的電壓所對應的電流值，即I-V 特性曲線圖。

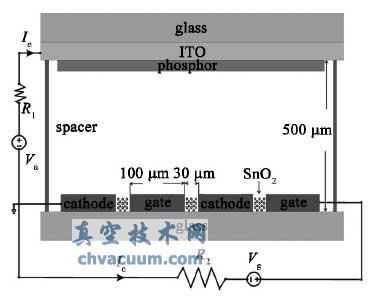

圖1 場發射測試電路圖

2、結論

　　利用磁控濺射技術在陰極和柵極之間的玻璃基底上成功制備了一種不同厚度的SnO2薄膜表面?zhèn)鲗?dǎo)場致發射陰極陣列，并研究其場致發射性能。XPS 和XRD 測試表明，在氧氣和氬氣流量比為1：1，室溫下濺射不同時間后獲得的薄膜為SnO2薄膜；AFM 測試表明，SnO2薄膜形貌的粗糙度隨著沉積時間的增長而增加，且薄膜的晶粒大小也隨著膜厚的增加而增大。場發射測試表明，SnO2薄膜表面?zhèn)鲗?dǎo)場致發射陰極陣列的傳導電流和發射電流隨著柵極電壓的增加而增大，其場致發射特性完全被柵極電壓控制。在陽極電壓和柵極電壓分別為3200 V 和200 V，陰陽間距為500 μm 時，SnO2薄膜厚度為60nm 的表面?zhèn)鲗?dǎo)場致發射陰極陣列的電子發射效率為0.72%，發光亮度高達650 cd /m²。總之，SnO2表面?zhèn)鲗?dǎo)場致發射陰極陣列的制備工藝簡單，性能穩定，為尋求一種新型的場發射陰極陣列提供一種新的選擇。
