以水熱法生長ZnO 納米棒陣列為模板，利用液相沉積法成功制備了TiO2納米管陣列，并系統研究了液相沉積液濃度和沉積時間對ZnO 納米棒的溶解情況，以及所制備TiO2納米管陣列的場發射性能。實驗結果表明: 硼酸濃度越大、沉積時間越長，對ZnO 納米棒的溶解作用越明顯，因而越不利于TiO2納米管的制備。利用該種方法制備的TiO2納米管長徑比和致密性可通過ZnO 納米棒的水熱生長條件來控制，本實驗制備的TiO2納米管具有優異的場發射性能，其開啟場強為4. 60 V/μm，場增強因子為10239。

　　一維金屬氧化物納米材料由于長徑比高，易于發生尖端放電，場發射性能優異，被認為是最佳的場發射陰極材料之一。近年來，ZnO、TiO2、SnO2、CuO、Fe2O3等一維金屬氧化物納米材料的場發射性能被進行了廣泛地研究。其中，TiO2一維納米材料不僅具有低的功函數( 4. 5 eV) ，而且具有良好的化學與熱穩定性，自從被發現具有場增強效應以來，其場發射性能研究備受關注。近年來，在不同基底上生長的單晶TiO2納米管和納米線的場發射性能，以及N 摻雜能改善其場發射性能等結果相繼被報道。

　　目前，TiO2納米管的制備方法主要有模板法、水熱法和陽極氧化法。其中，陽極氧化法制備的TiO2納米管高度有序、尺寸均勻，且制備方法簡單，成本低，通過調節陽極氧化的實驗參數，可以控制納米管的管徑、管長、管壁形態。然而，陽極氧化法制備的TiO2納米管同樣存在一些局限性。

　　首先，陽極氧化法所制備的TiO2納米管都是基于金屬鈦片基底，限制了其在包括場發射器件在內的許多光電器件方面的應用; 其次，陽極氧化法可制備的TiO2納米管長度有限，且TiO2納米管排列過于致密，影響其場發射性能。所以，研究能在ITO 玻璃、硅片等不同基底上生長，且長度和致密性可控的TiO2納米管的制備方法對拓展其在光電領域應用十分重要。

　　另一方面，ZnO 一維納米結構的生長方法和器件應用都已非常成熟。利用水熱法制備ZnO一維納米結構具有生長溫度低、制備簡單、可操作性強、適合大面積成膜等特點。通過控制實驗條件不僅可以獲得棒狀、線狀、帶狀、環狀、針狀、管狀、梳狀、花狀等不同形貌的ZnO 納米結構，還可以控制其致密度。因此，利用ZnO 一維納米結構為模板有望制備高長徑比、且密度可控的TiO2納米管。

　　本文采用水熱法制備ZnO 納米棒陣列，并以之為模板，在其表面沉積TiO2薄膜。之后通過溶解ZnO 模板，成功獲得了結構有序的TiO2納米管陣列，并詳細研究了它們的場發射性能。實驗結果表明，采用此方法獲得的TiO2納米管開啟場強為4. 60 V/μm，場增強因子高達10239。

1、實驗

1.1、TiO2納米管的制備

　　實驗中以ITO 玻璃作為基底，制備TiO2納米管，制備流程如圖1 所示。第一步是ZnO 納米棒的制備。首先，將ITO 玻璃分別置于丙酮、無水乙醇、去離子水中超聲清洗10 min，氮氣吹干備用。為使制備的ZnO籽晶層及后續的ZnO 納米棒更加均勻，將基底鍍有ITO 膜一面朝上，置于等離子體中處理3 min，使得表面更加親水。接著，在等離子體處理過的ITO 玻璃上滴加幾滴5 mmol /L 醋酸鋅[Zn( CH3COO)2]乙醇溶液， 10 s 后用無水乙醇清洗，并用氮氣吹干; 重復上述步驟10 次，使得ITO 表面均勻涂覆一層醋酸鋅。然后，將樣品置于300℃電阻爐中熱處理2 h。醋酸鋅分解生成ZnO 納米晶作為水熱生長ZnO 納米棒的晶種層( 圖1( a) ) 。最后，采用水熱法，通過控制生長液參數制備不同形貌的ZnO 納米棒( 圖1( b) ) 。生長時，將基底懸空平放于裝有約50 mL 反應液的燒杯底部( ZnO 納米結構生長面朝下) ，燒杯口用錫箔紙包住，然后放入恒溫烘箱中進行反應，反應時間約6 h。反應結束后將樣品取出，用去離子水沖洗干凈，氮氣吹干。本實驗中，水熱生長采用六水合硝酸鋅[Zn( NO)3·6H2O]( 25 mM) 、六次亞甲基四胺[Hexamethylenetetramine，HMTA]( 12. 5 mmol /L) 和氨水[NH3·H2O]( 0. 35 mol /L) 水溶液作為反應體系，通過控制反應溫度，得到不同形貌ZnO 納米結構。

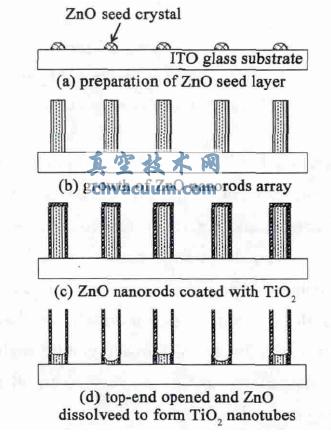

圖1 TiO2納米管制備流程圖

　　第二步是將ZnO 納米棒轉化為TiO2納米管。首先，將樣品置于0. 075 mol /L 氟鈦酸銨[( NH4)2TiF6]和硼酸( H3BO3) 的水溶液中，生長有ZnO 納米棒的一面朝下，進行TiO2液相沉積( 圖1( c) ) 。通過改變硼酸的濃度( 0. 05 ～ 0. 2 mol /L) 和沉積時間( 10 ～ 60 min) ，考察TiO2沉積溶液和沉積時間對ZnO 納米棒的腐蝕作用。然后，將沉積有TiO2薄膜的ZnO 納米棒用去離子水清洗并烘干后，置于含有3%HF 和12% 水的甘油溶液中2 min，以刻蝕掉納米棒頂端包覆的TiO2薄膜。接著，將其浸泡在0. 5mol /L H3BO3溶液中2 h 來溶解掉納米管中剩余的ZnO，獲得TiO2納米管陣列( 圖1 ( d) ) 。最后，將TiO2納米管用超純水清洗并烘干。

1. 2、樣品形貌表征和場發射性能測試

　　采用掃描電子顯微鏡( SEM，HITACHI S-800)對樣品的表面形貌進行表征; 美國EDAX 公司EDS譜儀( Apollo x) 對樣品組分進行表征; 采用場發射測試系統對所得樣片的場發射性能進行測試，系統真空度為5 × 10 - 4 Pa。陽極為涂覆有半透明熒光粉的ITO 面電極，陰極為ZnO 納米棒和TiO2納米管，陰陽極間距約為500 μm。

2、結論

　　以水熱法生長ZnO 納米棒陣列為模板，在( NH4)2TiF6和H3BO3濃度分別為0. 075 和0. 05mol /L，沉積時間為20 min 的情況下，成功制備了TiO2納米管。實驗發現，隨著TiO2生長液中硼酸濃度的提高和沉積時間的延長，ZnO 納米棒的溶解現象趨于嚴重，從而不利于TiO2納米管的生長。場發射實驗結果表明: 可以通過控制ZnO 納米棒的水熱生長和液相沉積TiO2的條件來控制TiO2納米管長徑比和致密性，獲得優異的場發射性能。本實驗制備的TiO2納米管開啟場強為4. 60 V/μm，場增強因子為10239，遠優于作為模板的ZnO 納米棒陣列的場發射性能。
