磁控濺射靶的磁場排布分析
近幾十年來,磁控濺射技術已經成為最重要的沉積鍍膜方法之一。廣泛應用于工業生產和科學研究領域。如在現代機械加工工業中,利用磁控濺射技術在工件表面鍍制功能膜、超硬膜、自潤滑薄膜。在光學領域, 利用磁控濺射技術制備增透膜、低輻射膜和透明導膜, 隔熱膜等。在微電子領域和光、磁記錄領域磁控濺射技術也發揮著重要作用。然而磁控濺射技術也有其自身的不足,如靶材利用率低、沉積速率低和離化率低等缺點。其中靶材利用率是由于靶面跑道的存在,使等離子體約束于靶面的局部區域, 造成靶材的區域性濺射。跑道的形狀是由靶材后面的磁場結構所決定的。提高靶材利用率的關鍵是調整磁場結構, 使等離子體存在于更大的靶面范圍, 實現靶面的均勻濺射。對于磁控濺射,可以通過增加靶功率的方法實現濺射產額的提高, 但是由于熱載荷的影響, 靶材可能出現融化和開裂的問題。這些問題可以通過在相同靶材面積的情況下,使
靶面的濺射面積增加,導致靶面的功率密度降低來解決。所以對磁控濺射陰極的磁場設計一直以來都在不斷的進步。其中比較有代表性的如: 圓形平面磁控濺射源, 通過合理設計磁場,使形成的跑道通過靶面中心,利用機械傳動裝置旋轉磁體, 實現靶面的全面濺射; 矩形平面磁控濺射源, 通過傳動機構使磁體組合在靶材背面做菱形或梅花形運動,使整體靶材利用率達到61%; 通過多磁路的配合調整, 實現靶面低壓全面刻蝕。調整磁場的結構還可以改善膜厚度的均勻性。通過調整磁場的強弱比例,而發展的非平衡磁控濺射技術,更是具有離子鍍的功能。所以說磁路設計是磁控濺射源中最重要的部分。
磁控濺射靶的磁場排布
在平面磁控濺射靶中, 磁鋼放置于靶材的后面, 穿過靶材表面的磁力線在靶材表面形成磁場。其中平行于靶面的磁場B 和垂直靶表面的電場E,形成平行于靶面的漂移場E×B。漂移場E×B 對電子具有捕集阱的作用, 從而增加了靶面這一域的電子密度, 提高了電子與中性氣體分子的碰撞幾率, 強化了濺射氣體的離化率, 從而增加了濺射速率。對于通常的平面矩形磁控濺射靶, 磁鋼排列如圖1 所示( 相鄰磁鋼極性相反,即NSN或SNS) 。

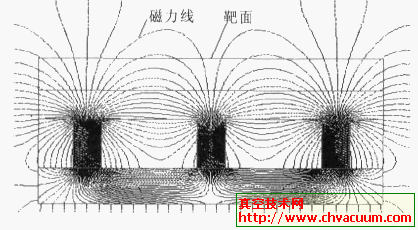

圖1 磁鋼排布和磁力線分布圖
圖1 中的磁力線分布是通過數值模擬方法計算出來的, 可以看出在靶面磁力線近似平行于靶面的范圍很窄。由于在磁控濺射系統中, 靶面的濺射區域主要集中在磁力線近似平行于靶面的范圍。隨著濺射不斷進行, 刻蝕槽的寬度隨著刻蝕深度的增加不斷變窄, 最后形成的刻蝕輪廓如圖2 所示。

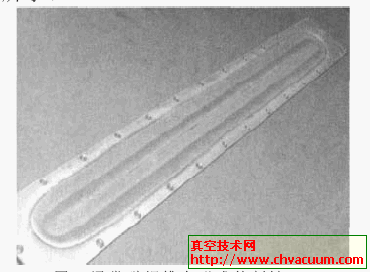

圖2 通常磁鋼排布形成的刻蝕
通過面積計算可知, 上述的磁鋼排列方式,靶材的利用率大約只有20%。可見通常的磁鋼排列方式, 難以獲得高的靶材利用率和沉積速率。
