在海水淡化工程中，大型海水淡化工程用閥門材料問題較多出現在過流部件上。目前，常用過流部件材料主要有鎳鋁青銅、不銹鋼、雙相不銹鋼和金屬涂層等。

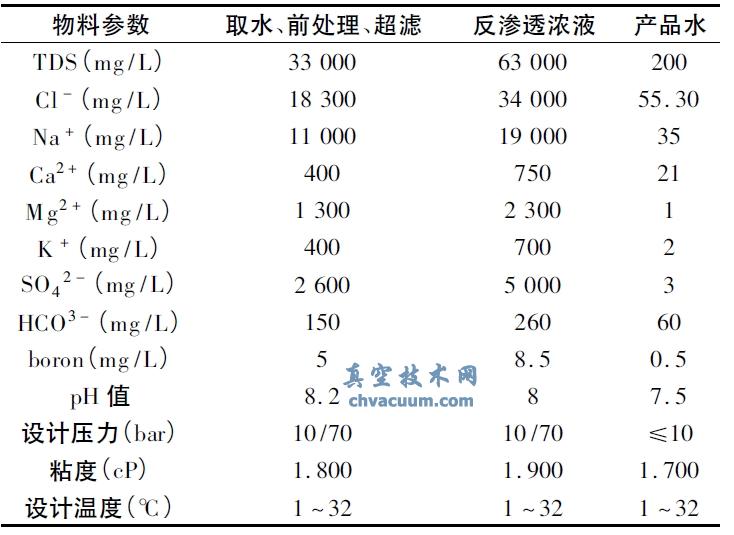

表1 工藝介質組成及設計參數

1、鎳鋁青銅

　　鎳鋁青銅(Al8Ni2Cu) 具有優異的耐應力開裂腐蝕、耐疲勞腐蝕、耐空泡腐蝕、耐沖刷和抗海生物污損等性能。在含3% NaCl 的海水中，與不銹鋼相比，鎳鋁青銅合金具有優異的抗汽蝕破壞性。鎳鋁青銅在海水中的腐蝕為點蝕和縫隙腐蝕。鎳鋁青銅對海水流速敏感，超過臨界流速時，腐蝕速度急劇增加。真空技術網(http://smsksx.com/)認為鎳鋁青銅鑄造工藝不穩定，鑄造的合格率偏低，作為閥門鑄件時，需深入研究。

2、不銹鋼

　　不銹鋼的耐腐蝕性隨材料化學成分不同而異。304 不銹鋼在含1 × 10 -4氯化物的水環境下，具有耐點腐蝕和耐裂隙腐蝕性，在海水中不能作為過流部件。316L 是含鉬奧氏體不銹鋼，具有更好的抗一般腐蝕、點腐蝕和裂隙腐蝕性。316L 在含氯化物< 2× 10 ^{- 3}的亞海水環境下，具有耐點腐蝕和耐裂隙腐蝕性。海水的氯離子含量約1.83 × 10 ^-2，海水濃縮液的氯離子濃度3.4 × 10 ^-2，操作壓力約為7MPa。氯離子濃度小于2 × 10 ^-2 時，可選用ASTM A995 -4A 雙相不銹鋼。氯離子濃度小于4 × 10 ^-2 的工況，可選用ASTM A995 -5A 雙相不銹鋼。隨著鉻、鉬和氮含量增加，可以提高不銹鋼在氯化物或其他鹵素離子環境下的耐點腐蝕和縫隙腐蝕性(表2) 。

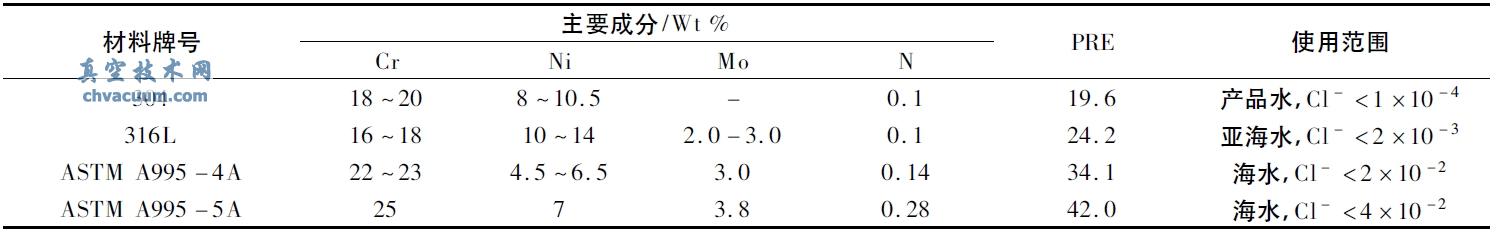

表2 不銹鋼材料選擇

3、球墨鑄鐵

　　為了降低工程造價，閥體采用球墨鑄鐵襯EPDM，閥瓣采用球墨鑄鐵襯防腐涂層的處理辦法。

　　(1) 球墨鑄鐵襯Halar

　　Halar 是乙烯與三氟氯乙烯的交替共聚物，是半結晶和可熔融加工的含氟聚合物。對大多數的無機和有機化學品以及有機溶劑，有良好的抗腐蝕能力。Halar 制成品的表面類似于玻璃，能阻止微生物的增長，在國外已允許用于食品和飲水領域。在高溫下的耐氯和氯衍生物的性能突出。并具備突出的抗沖擊性能和相當的機械堅韌性。Halar 涂層適合在氯離子濃度低于4 × 10 -2的環境中使用。

　　(2) 球墨鑄鐵襯Nylon 11

　　Nylon 11 是熱塑性和植物類涂層，能防止菌類生長和增長，通過10 年鹽水沉浸測試，底層金屬沒有腐蝕跡象。為保證涂層的穩定性及良好的粘和性，Nylon 11 用在蝶板涂層時其使用溫度不宜超過100℃。Nylon 11 涂層蝶板與膠套之間的摩擦系數低，能抵抗紫外線。與采用雙相鋼閥瓣相比，球墨鑄鐵涂Nylon 11 閥瓣的成本降低80% 以上。Nylon11 涂層適合在氯離子濃度低于3 × 10 -2 的環境中使用。當流通介質中含磨損性顆粒或經常開關動作場合，不適合使用涂層。另外，在運輸和安裝過程中應防止涂層劃傷和脫落。
