液控單向蝶閥液壓系統的運行分析

2009-05-25 周秀君廣東工業大學機電學院

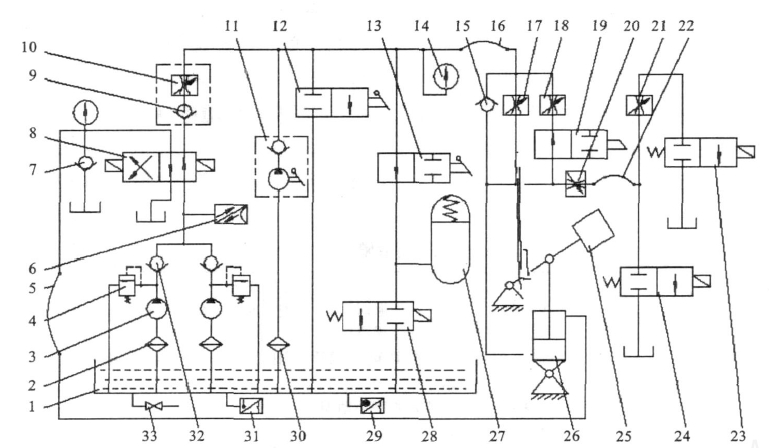

調整開閥時間應松開節流閥1 手柄下的鎖緊螺母, 轉動調速手柄。順時針轉時間變慢, 逆時針轉時間變快, 調整范圍為25～120s, 調后鎖緊。

　　正常關閥時, 有快關和慢關兩種狀況。調整快關時間應旋下油缸蓋上快關節流閥2 防護罩, 用扳手?jǐn)Q松調節桿端部螺母, 再旋調節桿可改變快關時間。順時針旋時間短, 逆時針則時間長。調好后擰緊螺母, 裝好防護罩。調整慢關時間應旋下控制柜中慢關節流閥2 防護罩, 用扳手?jǐn)Q松調節桿端部螺母, 再旋調節桿可改變慢關時間。順時針旋時間短, 逆時針則時間長。調好后擰緊螺母, 裝好防護罩。調整快慢關角度應調整蝶閥外墻板上行程開關及對應行程撞塊的位置來整定。

事故關閥時, 有快關和慢關兩種狀況。調整快關時間應旋下油缸蓋上快關節流閥1 防護罩, 用扳手?jǐn)Q松調節桿端部螺母, 再旋調節桿可改變快關時間。順時針旋時間短, 逆時針則時間長。調好后擰緊螺母, 裝好防護罩。調整慢關時間應旋下油缸蓋上慢關節流閥1 防護罩, 用扳手?jǐn)Q松調節桿端部螺母, 再旋調節桿可改變慢關時間。順時針旋時間短, 逆時針則時間長。調好后擰緊螺母, 裝好防護罩。調整快慢關角度應用手旋轉油缸底部的快慢關角度調節閥螺母來進行調整。由于結構上為反絲,順時針旋轉快關角度變大, 慢關角度變小, 逆時針旋轉則相反, 應在液壓系統無壓力時調整。

調整液壓系統最高壓力應先關閉串聯手動閥,將并聯手動閥微開, 松開溢流閥手柄螺桿上的鎖緊六方螺母, 將手柄反時針旋轉到底, 啟動油泵電機緩緩順時針轉動手柄, 使重錘升起, 然后繼續轉動手柄使壓力達到額定值15 MPa , 按停止按鈕, 打開并聯手動閥, 使重錘落下, 再關閉并聯手動閥,將串聯手動閥全開, 鎖緊手柄螺桿上六方螺母。
