分析和比較了ASMEB16.34-2013與ASMEB16.34-2009的規定和變化，提出了標準使用中的注意事項和改進修訂的范圍和內容。

1、概述

　　ASMEB16.34作為閥門設計的基礎標準，每4～5年修訂一次。ASMEB16.34-2013標準的修訂工作從2009年開始，歷時近4年，于2013年2月19日發布。

2、分析

　　2.1、法蘭端連接閥門范圍

　　ASMEB16.34-2013首次將ASMEB16.47-2011作為引用標準，使法蘭端連接的閥門范圍擴大到NPS50，標準中涉及的條款及新舊標準內容變化見表1。

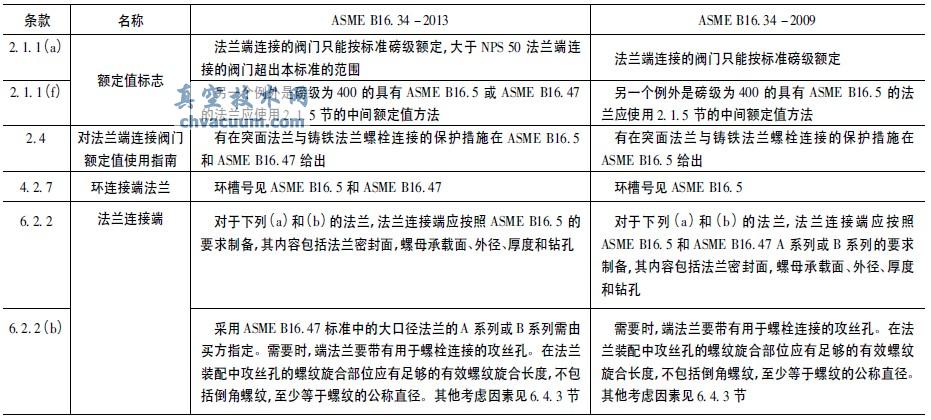

表1 ASMEB16.34-2013與ASMEB16.34-2009變化

　　雖然ASMEB16.34-2013已將ASMEB16.47-2011作為引用標準，但還存在漏洞。在標準中引用的兩個法蘭標準ASMEB16.5和ASMEB16.47不能涵蓋規格為NPS22(DN550)的法蘭，只有MSSSP-44標準中作出規定。因此，建議在下一版標準修訂時將MSSSP-44作為引用標準，并增加6.2.2條款“法蘭連接端”內容。具體可參照API6D標準7.7.1條款“法蘭連接端”，因API6D標準中對不同規格的法蘭選擇及ASMEB16.47系列選擇(無要求時選用A系列，需采用B系列由用戶提出)進行了詳細規定。

　　2.2、勘誤

　　ASMEB16.34-2013對圖5“輔助連接的承插焊”表中的數值進行勘誤。連接規格為11/2in.的承插孔最小直徑A(美制單位)修改為1.915in.，與米制單位數值49.53mm相等，而ASMEB16.34-2009為1.195in.。

　　2.3、材料組別重新劃分

　　ASMEB16.34-2013材料組別的重新劃分主要有3種材料，分別為A351CF3、A351CF3M和A351CF8C。具體為A351CF3由2.3組移至2.1組。A351CF3M由2.3組移至2.2組。刪除2.3組中的A351CF3、A351CF3M。刪除2.5組中的CF8C。

　　經比較分析，ASMEB16.34-2013標準中3種材料組別的劃分與2004版相同。即2009版對上述3種材料組別重新劃分，而2013版又恢復到與2004版相同。

　　2.4、材料的額定值表備注修改

　　ASMEB16.34-2013對材料的額定值表中列出的ASTMA217標準牌號的備注進行了修改，將元素鎂改為錳。具體為ASMEB16.34-2013中規定，禁止隨意增加ASTMA217表1中沒有列出的任何元素，除了鈣和錳可以增加用于脫氧之外。

　　ASMEB16.34-2009中規定，禁止隨意增加ASTMA217表1中沒有列出的任何元素，除了鈣和鎂可以增加用于脫氧之外。備注修改涉及的材料額定值表有14個，分別為表2-1.3、表2-1.7、表2-1.9、表2-1.10、表2-1.13、表2-1.14、表2-1.15、表Ⅶ-2-1.3、表Ⅶ-2-1.7、表Ⅶ-2-1.9、表Ⅶ-2-1.10、表Ⅶ-2-1.13、表Ⅶ-2-1.14和表Ⅶ-2-1.15。

　　2.5、閥體最小壁厚修改

　　ASMEB16.34-2013對閥體壁厚表3A中的通徑為3，壓力級為Class900的閥體壁厚進行修改，由2009版的2.7mm改為2.8mm。表3A的數值是根據表Ⅵ-1計算公式計算后圓整到一位小數，表3B的數值是根據表Ⅵ-2計算公式計算后圓整到一位小數。

　　根據表Ⅵ-1公式計算，tm(900)=0.15d+2.29=2.74mm，圓整后為2.7mm。根據表Ⅵ-2公式計算，tm(900)=0.15d+

　　2.29=0.108in.，圓整后為0.11in.(2.8mm)。如果按Ⅵ-1公式計算應該是2.7mm，此次修訂為2.8mm應該是從二方面考慮。一是從邏輯上考慮Class900的最小壁厚應不小于Class600的最小壁厚，壓力級為Class600的壁厚為2.8mm。二是根據表Ⅵ-2計算公式圓整后為2.8mm。

　　2.6、強制性附錄Ⅰ修改

　　Ⅰ-1.1和Ⅰ-1.5條款刪除了ASTME142射線檢驗的質量控制標準。

　　2.7、強制性附錄Ⅷ修改

　　增加ASMEB16.47，刪除ASTME142。其中引用的標準不完全是最新標準，如API598-1996。

　　2.8、非強制性附錄A修改

　　表A-1增加NPS32～50等10個規格，Class150～900等4個壓力級的內徑值。

3、結語

　　ASMEB16.34作為閥門設計的基礎標準，使閥門的設計過程無需進行繁瑣的計算，為閥門的制造和研究帶來了方便，在閥門設計、研究、生產和制造過程具有指導和規范作用。通過對ASMEB16.34-2013的比較和分析，總結了8個方面的變化，作為標準使用中的參考，使標準得到正確、合理和科學的使用。
