為使永磁真空斷路器(VCB)分合閘的動作時間保持一致，實現可靠的同步關合，基于永磁機構(PMA)的動態特性，分析了動觸頭在不同運動階段下的線圈電流，以及參考電流曲線的獲取方法。基于Simulink控制模型，通過改進滯環控制方法有效實現了對參考電流曲線的跟蹤。為檢驗控制算法，設計了以ARM 處理器為核心的智能控制器，通過選取3種不同容量的儲能電容，在150～200V電壓范圍內進行了斷路器的分合閘實驗。結果表明，基于上述控制原理設計的控制器可以有效控制斷路器的動觸頭的行程軌跡，使動觸頭的運動軌跡與參考電流曲線的運動軌跡保持一致；在選定的線圈參考電流曲線下，實際斷路器分合閘的動作時間的誤差≤0.3ms。

　　引言

　　當斷路器開斷和閉合電力設備時，電壓初相角是隨機的，因此關合瞬間系統會產生涌流和過電壓，對電力設備造成損害。同步關合技術可以減小操作過程中的涌流和過電壓、縮短系統暫態過程、提高電力系統的穩定性、減小對斷路器自身的損害、提高其分斷能力。其技術關鍵在于提高機構操作的準確性。傳統斷路器的操動機構的動作分散性大、運動可控性差、響應速度慢，限制了其在同步關合領域的發展。永磁機構的零部件少，結構簡單，通常只有一個運動部件，其動作分散性小，機械壽命長，為開關同步關合技術的實現提供了很好的保證。由于操動機構的可靠性直接影響永磁真空斷路器的運行可靠性，因此，永磁機構動態特性的研究受到了廣泛的關注。文獻對永磁機構動態特性進行了相應的理論分析，為基于電流曲線控制的方法提供了理論基礎。

　　雖然永磁機構的動作分散性較小，但是由于其儲能電容的容量易受溫度影響，且電壓不穩定，線圈電阻率會發生變化，因此會造成斷路器的動作時間發生改變。由于永磁機構動態方程較為復雜，幾乎不可能建立一個精確的數學模型來在線計算上述原因造成的動作時間誤差進行補償、進而實現實時控制。因此，使用基于人工神經元網絡的方法來預測動作時間成為實現同步關合的一種可行方案。由于該算法是在開環狀態下完成控制的，因此斷路器觸頭的動作過程無法控制，使同步關合技術存在不確定因素。此外，基于人工神經元網絡需要大量的實驗數據進行網絡訓練，增加了實施的難度。而斷路器動觸頭位移曲線的閉環控制方法雖然可以對斷路器動觸頭的行程進行準確控制，但其位移傳感器在工作過程中的內部測量抽頭處于運動狀態，測量次數有限，自身容易發生故障，且位移傳感器通常需要與動觸頭連桿直接連接，不易安裝，也容易誘發電氣故障，因此限制了其應用。

　　本文提出了一種以永磁機構線圈電流為控制對象，通過改進型的滯環控制算法對參考線圈電流進行跟蹤控制的方法。真空技術網(http://smsksx.com/)認為基于這種控制方法，永磁機構本身無需增加任何部件，即可實現對斷路器觸頭狀態的控制，使斷路器的動作時間保持在一定值，為斷路器同步關合的實現提供了可靠基礎。通過設計以ARM處理器為核心的硬件系統，實現了對12kV單穩態永磁真空斷路器分合閘的準確控制，使分合閘動作時間誤差在≤0.3ms，滿足同步關合時要求的合閘時間誤差≤1ms、分閘誤差≤2ms的技術要求；同時也使得永磁機構的勵磁線圈和斷路器的動觸頭得到保護。

　　1、永磁機構的線圈電流特性

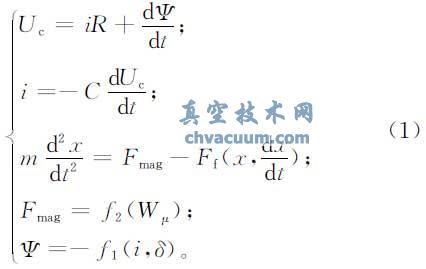

　　永磁機構的動態特性是由電磁和機械的綜合過渡過程決定的。為了能夠有效滅弧，應適當加快動觸頭的速度；然而若動觸頭速度過大，則會引起碰撞能量的增加，不利于電氣和機械壽命的提高。因此，準確計算并分析永磁機構的動態特性、使斷路器動作過程中電磁力與運動反力合理配合對機構與開關本體檢特性的配合具有重要意義。永磁機構的動態特性可以由式(1)來描述

　　式中：Uc為電容電壓；i、Ψ 分別為線圈電流和電磁系統全磁鏈；δ為磁場間隙；t為時間；Wμ為電磁系統的磁能，是i、Ψ 的函數；x 為銜鐵位移；m 為系統運動部件歸算到銜鐵處的質量；Fmag、Ff分別為銜鐵受到的電磁吸力和運動反力；C、R 分別為電容容量和線圈等值電阻；f1和f2分別為合閘過程中電磁吸力和磁通的變化。

　　6、結論

　　1)文中所述獲取電流參考曲線的獲取方法，可以有效控制動觸頭的運動狀，減小動觸頭的碰撞能量，使相同條件下，斷路器的重合閘次數得到提高，有利于實現多次重合閘。

　　2)實驗表明，基于所述控制算法設計的控制器，實現了對12kV單穩態真空斷路器的智能控制，使真空斷路器的分閘和合閘誤差范圍均≤0.3ms，保證了分合閘時間的一致性，為同步關合創造了可靠的基礎。由于無須在斷路器本體機構增加任何環節，參考曲線獲取由控制器自身采樣獲得，因此控制方法簡單可行，具有較高的實用價值。
