一臺40000m3/h制氧機分子篩空氣進口閥控制系統的設計分析

2013-06-29 王軍馬鞍山鋼鐵股份有限公司自動化工程公司

1、引言

　　馬鞍山鋼鐵股份有限公司氣體分公司40000m³/h制氧機組投產于2004年初，該設備由林德公司設計制造，控制功能框圖也由林德公司設計。控制系統采用日本橫河公司的DCS系統，實現電控和儀控一體化的自動控制系統。40000m³/h制氧機分子篩的整個控制過程是由DCS內部編制的順控程序來實現，必須嚴格按照規定的順控程序和時間、壓力、壓差等條件，以及前一步動作完成之后，有關閥門的開關狀態來進行。順控程序是否完善是工藝穩定的關鍵。

2、工藝流程

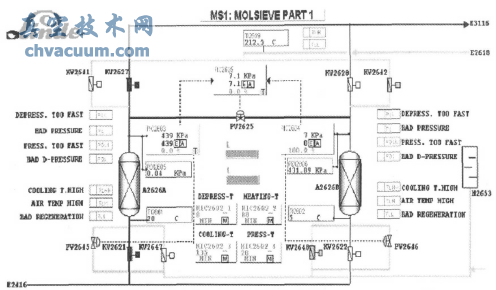

　　分子篩吸附器是二組(只)臥式裝的圓柱形容器，每只容器中均充有分子篩吸附劑。兩組(只)分子篩吸附器A2626A、A2626B是交替工作的，即當一組(只)吸附器運行在工作狀態時，另一組(只)則運行在再生狀態，處在吸附工作狀態的吸附器，通以經過冷卻的原料空氣，當空氣通過分子篩時，空氣中的水份、CO2和碳氫化合物被分子篩吸附，使空氣得到凈化。經過一段時間的吸附，分子篩就得進行再生，使分子篩吸附劑析出水份及CO2等，經過再生的吸附器又可以投入吸附工作，二組(只)吸附器是交替著工作的(見圖1分子篩吸附器原理圖)。

圖1 分子篩吸附器原理圖

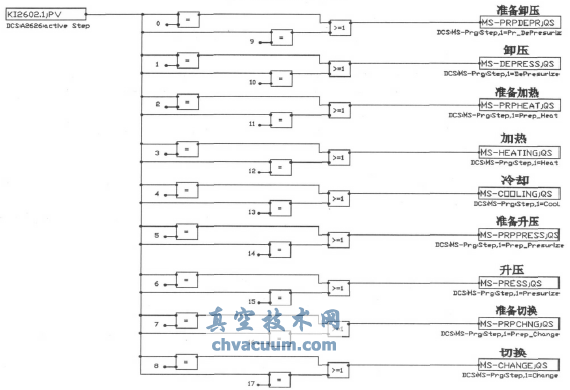

　　分子篩吸附器順控過程實際上是分子篩吸附器的再生自控過程，該自控過程分18步進行，當按下DCS內部的分子篩啟動按鈕后，順控步序即處在第0步(見圖2分子篩步序圖)。

圖2 分子篩順控步序圖

3、順控程序功能圖

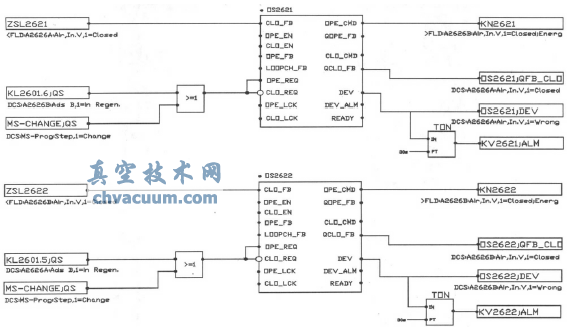

　　1#分子篩空氣進口閥KV2621和2#分子篩空氣進口閥KV2622的切換動作由順控程序自動控制，OS26211#分子篩空氣進口閥控制開關，OS26222#分子篩空氣進口閥控制開關，分別控制1#分子篩空氣進口閥電磁閥KN2621和2#分子篩空氣進口閥電磁閥KN2622。分子篩OS2621開、關的請求由KL2601.6和MS-CHANGE兩個條件實現，同理OS2622開、關的請求由KL2601.5和MS-CHANGE兩個條件實現。KL2601.6為2#分子篩再生中和KL2601.5為1#分子篩再生中信號，這兩個信號一個再生那么另外一個就再工作(見圖3順控程序功能圖所示)。

圖3 順控程序功能圖

4、順控程序的動作狀況

4.1、1#分子篩再生

　　當KL2601.5再生時為1，OS2622為開狀態，KV2622閥門全開。OS2621為關狀態，KV2621全關。

　　分子篩程序第八步，1#、2#分子篩切換信號MS-CHANGE到為1時，OS2621為開狀態，KV2621全開，OS2622保持狀態，1min等待，閥門反饋位置到后，完成切換。MS-CHANGE為0，到下一個步序KL2601.6和KL2601.5分子篩再生信號進行切換，KL2601.6為1再生中，KL2601.5為0，OS2621為開狀態，OS2622為關狀態(見圖4原順控程序的動作狀態圖)。

圖4 原順控程序的動作狀態

4.2、2#分子篩再生

　　當KL2601.6再生時為1，OS2621為開狀態，KV2621閥門全開。OS2622為關狀態，KV2622全關。

　　第十七步，1#、2#分子篩切換信號MS-CHANGE到為1時，OS2622為開狀態，OS2621保持狀態，1min等待，閥門反饋位置到后，完成切換。MS-CHANGE為0，到下一個步序KL2601.6和KL2601.5分子篩再生信號進行切換，KL2601.5為1再生中，KL2601.6為0，OS2621為關狀態，OS2622為開狀態(同理也可見圖4所示)。

5、故障分析與處理

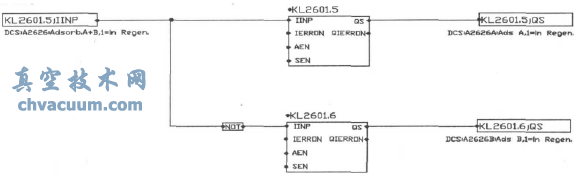

　　KL2601.6和KL2601.5分子篩再生中的這兩個信號切換，由分子篩的步序來控制，1#、2#分子篩切換開關為KL2601.5;IINP。當MS-CHANGE完成切換后狀態為“0”后，到下一個步序KL2601.5;IINP開關由“1”變?yōu)?ldquo;0”，此時，KL2601.6和KL2601.5存在有一個掃描周期的關斷時間(見圖5)。那么就存在電磁閥有一個失電的過程，對于分子篩閥門動作良好，可以不受短暫的失電的影響，如果此時分子篩閥門不好那么將是致命的，隨著電磁閥的失電閥門將關閉，引起空壓機的超壓。

圖5 KL2601.6和KL2601.5信號切換原理圖

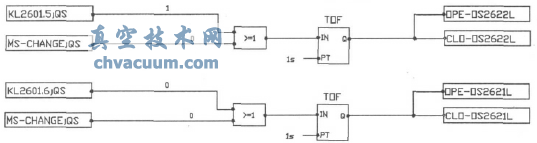

　　根據故障的現象判斷是分子篩再生中的這兩個信號切換存在問題，在原程序中使用TOF延時斷功能塊，TOF延時斷功能塊的工作原理當IN存在Q立即輸出，IN不存在PT時間后Q才不輸出。用增加1s的延時斷功能，來躲避一個掃描周期的關斷時間，通常DCS的一個掃描周期為0.5s(圖6為改進后順控程序的動作狀態圖)。
