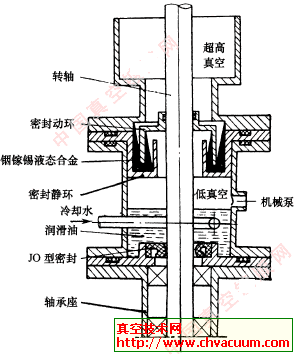

液體潤滑的真空動密封結構

2008-10-24 真空技術論壇轉載真空技術網整理

①固體密封件中潤滑的作用及潤滑材料的選擇

采用固體密封物質進行真空動密封，在摩擦區需要進行液體潤滑或用真空中耐磨性能良好的潤滑材料進行自潤滑。固體密封件中采用潤滑的作用一方面是減少運動軸表面與不運動的密封件間的摩擦，另一方面是利用潤滑物質來充填接觸區內微觀的凸凹不平的溝槽，以防止大氣通過這些溝槽滲漏到真空容器中去。

密封所用的潤滑物質,多數采用室溫下飽和蒸氣壓低的真空油脂,必須指出,真空油是一種具有多種餾分的混合物.由于摩擦區溫度升高和餾分的蒸發,使油餾分發生變化,因而會引起潤滑油特性的變化.此外,真空油還能溶解各種氣體,被溶解的氣體也會滲漏到真空容器中去。

使用石蠟較稠的潤滑劑時應注意，在較高溫度下石蠟會強烈蒸發，（如在60^oC時，石蠟平均蒸發速率可達1.3×10^-6g/cm².min）。為了保證用液體潤滑的真空動密封具有長期的工作能力，保證潤滑劑蒸汽及溶解于潤滑劑內的氣體向真空容器內滲漏最小，必須保證密封區的摩擦條件（如接觸壓力，滑動速度、軸表面狀況和幾何形狀，潤滑劑和密封材料的性能等。）而且潤滑劑溫度也不應超過40~50^oC。對于液體潤滑的固體密封、可選用耐油真空橡膠作為密封件的材料。

②接觸式真空動密封的結構

接觸式真空動密封結構，最常采用的有如下幾種類型。

（a）O形橡膠圈密封又稱橡膠填盒密封，其典型結構如圖33所示。這種密封結構常用于真空度不高于10^-4Pa的真空設備中，可以用來傳遞旋轉運動，也可用于傳遞直線往復運動。其傳遞旋轉運動的轉速小于1000r/min，傳遞往復直線運動的速度小于0.2m/s。當傳遞直線往復運動的距離較長時，通常在孔壁上開密封槽。

圖：O形真空橡膠圈動密封結構

（b）J型橡膠圈密封

J型橡膠圈密封即所謂威爾遜密封，是真空度不高于10^-4Pa的真空設備中應用最廣泛的一種密封。在這種密封結構中，真空橡膠墊片的邊緣部分被金屬襯墊緊緊固定、墊片的中心孔孔徑比軸徑小20%~35%，安裝好后彈性體在密封中呈截錐形（如圖34所示），在大氣壓作用下獲得良好密封。使用時必須注意此截錐的大底應位于真空一側，大氣壓力才有壓緊作用；如密封墊裝反了，將不能起真空密封作用。這種密封結構適用于線速度小于2m/s，轉速不高于2000r/min的真空轉軸密封。
