該文運用數值仿真與實驗的方法研究了進口壓力與出口壓力對真空發生器性能的影響。結果表明，進口壓力與出口壓力對其真空度的影響較大，且存在一個最佳臨界值使得其真空度最大。耗氣量隨著進口壓力的增大而增大，但其隨著出口壓力的增大基本保持不變。

引言

　　真空發生器是一種利用氣體高速噴射流產生的卷吸作用，使密閉容器內產生一定真空的元件。真空發生器具有小型、高效、經濟、清潔及安全等特點，廣泛應用于包裝、印刷、醫藥、汽車、機器人等工業自動化領域，尤其在非平面、輕柔、易碎等物體的抓取方面具有獨特優勢。

　　真空發生器的工作參數直接影響其性能的發揮，本文運用CFD數值仿真與實驗相結合的方法，系統地研究進口壓力與出口壓力對其性能的影響規律。

真空發生器的結構及工作原理

　　真空發生器主要由噴嘴、吸入室、混合室及擴壓室組成，其結構簡圖如圖1所示。壓縮空氣在短圓管中高速流動時，與外界的熱交換較小，可近似為一元定常等熵過程，其能量方程為

圖1 真空發生器結構簡圖

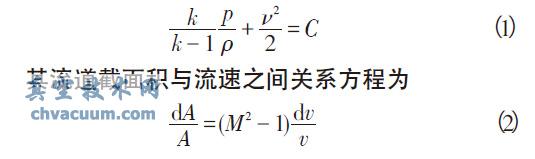

　　由式(1)可知，通過提高氣體流速可降低其氣壓，當流速升高到一定程度時，其氣壓低于大氣壓，即產生真空。由式(2)可知，通過改變流道截面積可以改變氣體流速。當M<1(亞音速)，流速與流道截面積成反比，即流道截面積增大，流速減小;當M>1(超音速)，流速與流道截面積成正比，即流道截面積增大，流速增大;當M=1(音速)，流速達到臨界流速，流道截面最小。工作流體以亞音速從P口進入噴嘴，經過噴嘴的漸縮管增速，流至噴嘴喉管時達到音速，經過噴嘴的漸擴管繼續增速，流出噴嘴后流速達到最大且為超音速，壓力最小，產生的低壓抽吸H口的引射流體，在此處高速的工作流體與低速的引射流體混合，進行動能交換，引射流體被加速，工作流體減速，至此流體加速過程結束，超音速的流體經過混合室漸縮管開始減速，到達混合室喉管后流體的流速逐漸均勻，出混合室喉管時流速基本均勻且減為亞音速，隨后，經混合室漸擴管繼續減速，出混合室漸擴管時流體壓力基本接近大氣壓，從而降低了噪聲。

　　由真空發生器的工作原理可知，其性能的充分發揮與工作參數有很大關系，工作參數主要包括進口壓力與出口壓力。性能主要包括真空度、耗氣量、吸入流量及吸著響應時間。本文通過數值仿真及試驗的方法研究工作參數對其性能的影響規律。

結論

　　(1)當出口壓力pc保持不變及引射口密封時，進口壓力pp存在一個最佳臨界值p*p。當pp< p*p時，混合室內未形成壅塞流，真空度隨著pp的增大而增大;當pp>p*p時，混合室內形成壅塞流，真空度隨著pp的增加卻緩慢減小。

　　(2)當進口壓力pp保持不變及引射口密封時，出口壓力pc也存在一個最佳臨界值p*c。當pc<p*c時，混合室內形成壅塞流，隨pc的增大最真空度卻基本保持不變;當pc>p*c時，混合室內壅塞流消失，但馬赫數逐漸降低，最大真空度逐漸減弱，直到降為零。

　　(3)隨著進口壓力的增大，耗氣量近似線性增大;但隨著出口壓力的增大，耗氣量基本保持不變。

　　(4)仿真計算與實驗結果基本一致，說明仿真計算模型是正確的。
