介紹了錦西石化分公司芳烴抽提裝置抽真空系統改造的內容，介紹了蒸汽抽真空器及干式真空的原理及特點，通過對二者的比較，干式真空泵自動化程度高、環保等優點得意彰顯;通過對干式真空泵進行的經濟效益性分析，證明新技術、新科技在生產實際中的應用取得了良好的收益。

1、前言

　　錦西石化分公司芳烴抽提裝置采用環丁砜抽提工藝，根據抽提和抽提蒸餾的原理將重整生成油分離開，獲得混合芳烴和抽余油。為了減少溶劑損失，提高溶劑的利用率，采用水洗法回收抽余油中的溶劑，利用減壓蒸餾原理將芳烴和溶劑加以分離，并用再生塔將使用中的溶劑進行部分再生。

　　環丁砜的分解溫度為193℃，為了從富溶劑中完全蒸出芳烴，以免帶入來抽提塔而損失芳烴，操作在較高溫度下進行，這樣會造成環丁砜的分解。減壓可降低芳烴和環丁砜的沸點;通過蒸汽可以降低環丁砜和芳烴的分壓，使其在較低溫度就可以汽化。因此設置了回收塔，以回收溶劑。

2、蒸汽抽真空泵原理及特點

　　2.1、蒸汽抽真空泵原理

　　圖1 為原用抽真空噴射器的結構示意和工作原理。壓力為p0、速度為ω 0 的工作蒸汽流經拉瓦爾噴嘴(見拉瓦爾噴管)，在噴嘴出口處射流的速度上升到超音速ω 1，而壓力下降為p1，因而將被抽氣體吸入，與高速蒸汽流碰撞、混合和交換能量、并流向擴散器。在擴散器收縮段蒸汽和被抽氣體進一步混合，成為均勻混合氣體。在這一過程中混合氣體的速度開始連續下降，而壓力連續上升，在擴散器喉段附近產生正激波。混合氣體速度由超音速急劇降為亞音速，而壓力則隨之急劇升高。在擴散器出口處，壓力上升到大氣壓力或后一級噴射器的進口壓力時，混合氣體即排出。

　　2.2、蒸汽抽真空泵特點

　　2.2.1、蒸汽抽真空泵優點

　　噴射泵具有：啟動快、工作壓力范圍寬、抽氣量大、能直接排入大氣、結構簡單等特點，因無運動構件而運行可靠，使用期長。這種泵很適于抽除含塵、可凝性、腐蝕性和易燃易爆氣體。

　　2.2.2、蒸汽抽真空泵缺點

　　但這種泵的蒸汽和水耗量較大，利用率較低，因而適用于有廉價的副產蒸汽或可利用的余汽、廢汽的場合。

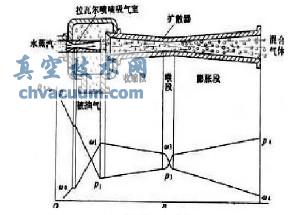

圖1 原用抽真空噴射器原理圖

3、SIHIdry H400 干式真空泵原理及特點

　　3.1、SIHIdry H400 干式真空泵原理

　　錦西石化使用的是矩形螺旋式真空泵。原理如圖2 所示，矩形斷面的右螺旋和左螺旋的一對轉子相嚙合，在同步齒輪帶動實現非接觸式的高速運轉，氣體由上側進入，在泵腔內壓縮由轉子下端排出，轉子旋轉一周排氣一次。轉子和泵體表面形成一種螺旋密封結構，矩形斷面間隙泄露較少，故可得到較高的壓縮比，泵的壓縮比和抽速與轉子的螺旋導角、轉子和泵體的間隙、螺旋的嚙合率、螺旋圈數、轉子直徑和旋轉速度等因素有關。SIHIdry H400型干式真空泵的兩個螺桿端配備的是兩臺5KW三相異步電動機驅動，電動機的轉向相反。

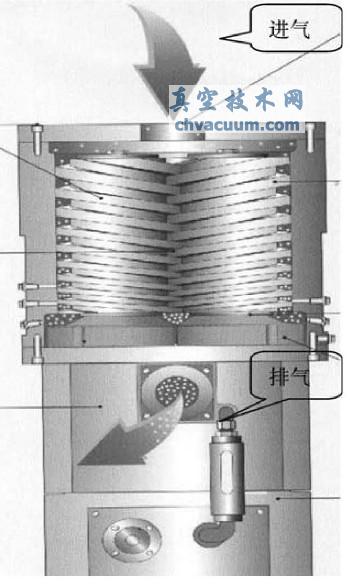

圖2 矩形螺旋式真空泵的抽氣原理

　　3.2、SIHIdry H400 干式真空泵的特點

　　SIHIdry H400 型干式真空泵與原有的抽真空泵相比，具有一定的先進性，主要表現在以下幾個方面：

　　1)泵體和螺桿可簡單拆除，允許現場的快速維修;由于該機泵零部件較少，安裝及維護方便;

　　2)兩根矩形螺桿互相不接觸，因此無磨損現象，延長了泵的壽命，同時減少了維護;

　　3)最優化的螺桿外形，最大限度的節能;

　　4) 沒有機械密封，無磨損部件，減少了泵的泄露;

　　5) 驅動部件為兩根螺桿，中間沒有變速箱，現場無噪音;

　　6) 沒有油或工作液，意味著沒有處理費用;

　　7)可以根據生產的要求，通過對塔壓的控制改變真空的轉速，達到改變真空度的目的，調節方便，可靠;

　　8)自動化程度高，該機泵在達到開機條件以后，系統在自動模式下操作，自動檢測轉子的情況、自動升溫、自動控制轉數，啟動后，在未達到抽真空狀態時，機泵可以空載運行;入口的控制閥動作由PLC 控制;

　　9)免維護操作，節省人力資源。該機泵設置有自動沖洗模式，在安裝集成的模塊后，機泵可以按照設置的條件進行自動清洗。

4、干式真空泵效益性分析

　　4.1、經濟效益分析

　　4.1.1、直接節約蒸汽費用

　　回收塔抽原有抽真空系統用1.0MPa 蒸汽，每小時使用蒸汽量為1T，裝置設計按照每年開工8400h 計算， 年使用蒸汽量為8400T/a。

　　干式真空泵設備采用兩臺5KW 主電機，另外一臺0.37KW 為真空泵泵殼提供冷卻液的小型電機。直接經濟效益核算如下：

　　節省費用=年蒸汽費用-年總用電費用

　　按照錦西石化能耗月計劃，蒸汽計劃費用為166.5 元/T,工業用電計劃費用為0.4KW·h，計算得實際節約的蒸汽費用為：

　　節省費用=8400×166.5-8400×10×0.4

　　節省費用=136.5 萬元

　　由此可見，使用該干式抽真空泵具有可觀的實際經濟效應。

　　4.1.2、間接節約燃料氣費用

　　該真空泵投用以后，由于真空度提高，改變了回收塔內的氣體分壓，可以降低塔底溫度，未投用前，回收塔塔底溫度控制在160℃～165℃之間，塔內真空度在0.09 MPa～0.08MPa之間，在投用后，回收塔塔底溫度控制在145℃～155℃之間，塔內的真空度在0.078 MPa～0.063MPa;回收塔底采用的是塔底重沸器，利用載體進行加熱，干式真空泵投用后，可以降低重沸器的溫度，進而降低了載體循環量，達到節省燃料氣的目的。

　　4.1.3、節約循環水用量

　　干式真空泵與原有的抽真空泵一起并聯使用(見圖3)，E-609 為抽真空后冷器，對抽空器抽出的不凝氣體及液體進行冷卻，最后將含有污水排經過D-604 水封槽，排至地下污水系統。在投用干式真空泵后，原有抽真空系統全部停掉，E-609 的冷卻水也隨之關閉，減少了對循環水的使用量。干式真空泵冷卻液及出口冷卻器使用冷卻水量非常小，與投用E-609相比節約大量的循環水。

　　4.2、環保效益分析

　　原有抽真空系統采用的是1.0MPa 介質,從容器內抽出的不凝氣體與蒸汽一起經過E-609 冷凝后排放到D-604 中,大量的含油污水排放至污水系統,同時,不凝氣體自水封槽周圍逸出;干式真空泵投用后，由于E-609 停用，減少了含油污水的排放，同時，真空泵出口增加放空，直接將不凝氣體排放至火炬系統，減少了對環境的污染，達到了環保的效果。

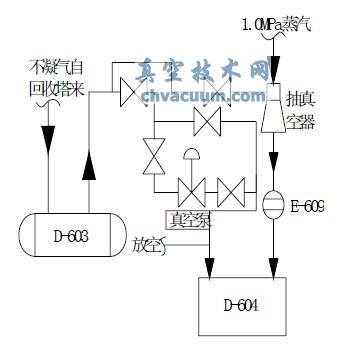

圖3 系統改造后抽真空原理圖

5、結束語

　　干式真空泵優良的抽真空效果上看，對芳烴裝置的溶劑回收及產品質量提高有明顯的作用，同時也大大減輕了員工的勞動負荷及設備的維護費用，降低了能耗，節約了成本，也達到了環保的目的。
