故障現象

　　由于受力不同，石墨環斷裂方向有徑向斷裂和軸向斷裂兩種， 圖1是徑向斷裂， 圖2是軸向斷裂。

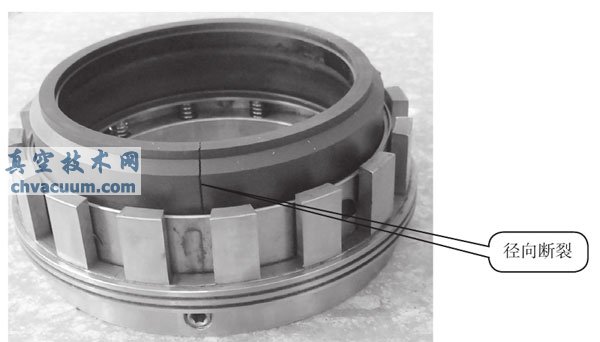

圖1 石墨環徑向斷裂

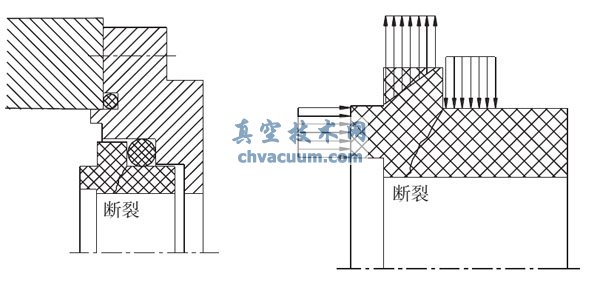

圖2 石墨環軸向斷裂

原因分析

　　1、高溫和過載造成石墨環斷裂，有時也是安裝不當造成石墨環斷裂，如與石墨環配合的密封圈過盈太大也會造成石墨環開裂。對于鑲嵌的密封環，有可能在鑲嵌的結合面泄漏。

　　2、輕烴類介質，沒有沖洗等輔助設施， PV 值大，摩擦熱不易散失，密封面間汽化，使石墨環溫度升高。因石墨傳熱好，使輔助密封圈升溫膨脹，擠壓力大，同時密封端面附近存在膨脹熱應力，二力作用，使石墨環斷裂。

　　3、平衡型密封，由于安裝失誤，軸套臺階頂住動環臺階，軸向力太大，造成石墨環斷裂，如圖3所示。

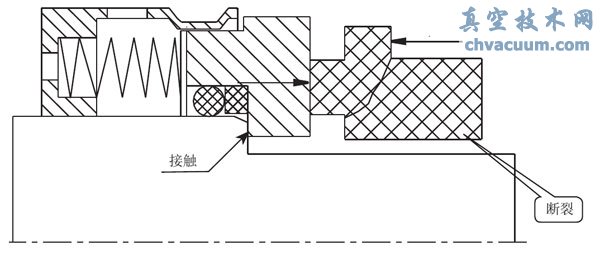

圖3 安裝失誤致石墨環斷裂

解決辦法

　　1、采用整體結構的石墨環，但是在設計上要考慮設計度強度，以防止石墨環在載荷和高溫下斷裂。

　　2、對于平衡型密封，在安裝時，應檢查安裝尺寸是否合適。軸套臺階和密封環軸向間隙應控制在2～3mm，如圖4所示。

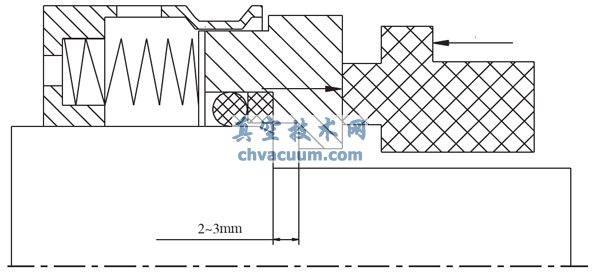

圖4 軸向間隙

　　3、O形圈的材質與介質不能相溶，過盈不能太大，應檢查石墨環的質量等。
