介紹了全空氣蒸發冷卻空調系統的設計方法。結合蒸發冷卻空調在焓濕圖上的設計分區，對全空氣蒸發冷卻空調系統設計性與校核性計算進行了詳細介紹，指出了蒸發冷卻空調系統及設備的一些關鍵參數，以蘭州地區為例進行了實例計算說明，為蒸發冷卻全空氣空調系統設計提供參考。

1、前言

　　蒸發冷卻空調技術處理空氣具有節能、環保、經濟、健康、舒適等優點，近年來在我國廣大西北地區得到了不斷的推廣應用。對于全空氣蒸發冷卻空調系統設計性計算方法中空氣的初參數和終參數均為已知條件通過設計來確定選用什么樣的設備，計算出空氣處理過程所需要達到的熱濕交換效率;對于校核性計算方法空氣初參數以及設備參數為已知，而終參數為計算校核的內容，采用已選定設備的實際能達到的熱濕交換效率來驗證該設備實際達到的空氣終參數，因此校核性計算是對設計性計算的補充與完善。真空技術網(smsksx.com)發布本文主要針對全空氣蒸發冷卻空調系統的設計校核性方法進行詳細說明。

2、蒸發冷卻空調系統設計性計算步驟

　　(1)確定設計對象:第一步首先要確定建筑物的類型，判斷是否適合采用全空氣系統。對于建筑空間較大、人員比較密集、或者房間集中、各房間熱濕負荷比較接近的場所較適合采用全空氣系統，比如:商場、大會議室、影劇院、體育館、會展中心、餐廳、船舶、工廠等場所。

　　(2)確定夏季空氣調節室外設計參數:根據設計對象所處地區，在對應地區的焓濕圖上確定夏季室外空氣狀態點Wx的位置，通過夏季空氣調節室外干球溫度tw和濕球溫度ts來確定。該步確定過程要符合《民用建筑供暖通風與空氣調節設計規范》(GB50703—2012)等國家標準。

　　(3)確定建筑物夏季室內設計狀態點:根據建筑物對象的使用功能及要求確定夏季室內空氣狀態點Nx，通過夏季空氣調節室內設計干球溫度tn、夏季空氣調節室內設計相對濕度φN來確定。

　　首先可以根據《公共建筑節能設計標準》(GB50186-2005)等國家標準確定。文獻中講到人體舒適與否與人體周圍的氣流速度緊密相關，在其他條件不變的情況下，蒸發冷卻空調系統的送風量一般較傳統機械制冷空調系統的送風量大，室內空氣流速相應也大。根據ASHRAE Systems Handbook(1980)舒適圖介紹，蒸發冷卻空調系統室內設計干球溫度比傳統空調系統的溫濕度舒適區高2～3℃。

　　(4)計算空調負荷:計算室內在最不利條件下的冷負荷Q，空調房間的濕負荷W。當擬采用蒸發冷卻空調系統時，室內的濕負荷必須詳細計算，因為只有詳細的冷負荷與濕負荷數據，才可以繼續進行下一步，進而判斷是否適合采用蒸發冷卻空調系統，僅僅依靠估算冷負荷將使得后面的送風狀態點確定有一定的偏差，進而導致無法準確合理的選擇蒸發冷卻空調設備。

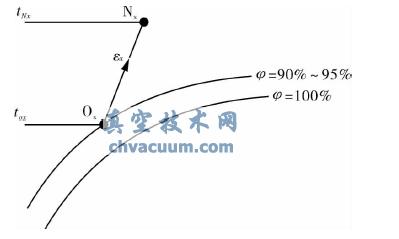

圖1 無送風溫差要求送風狀態點確定示意

6、結語

　　本文介紹了全空氣蒸發冷卻空調系統的設計性計算方法與校核性計算方法，對全空氣蒸發冷卻空調系統的設計過程進行了詳細說明，介紹確定了使用蒸發冷卻空調設備的選用原則與設計步驟。給出了蒸發冷卻空調系統設計中設計的關鍵參數，并對蘭州市某生產車間進行了實例計算。望為今后蒸發冷卻空調系統的設計標準和技術規程的制定起到積極作用。
