四極質譜儀真空檢漏方式的優缺點及注意事項
使用四極質譜儀，可分析真空腔體內的殘留氣體，通過實時分析氣體成份，也可以實現真空檢漏。四極質譜儀主體主要由離子源、四極電極和離子檢測器構成(圖1)，同時數據分析處理軟件也非常重要。

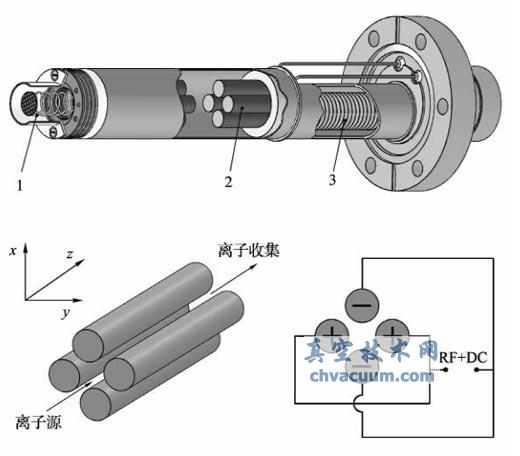

圖1 四極質譜儀的原理圖
1—離子源；2—四極電極；3—離子檢測器
四極質譜儀的核心是四極電極，直流電壓和高頻交流電壓重疊±(U+Vcostω)，U是直流電壓，V是交流電壓。離子源產生的離子經過5～10V加速后沿z方向入射，受到高頻電壓作用后一邊在x和y方向振動一邊沿z方向前進。離子質荷比和交流電壓的關系為
式中 K———常數；
V———高頻電壓的振幅(幾kV～10kV)；
f———高頻電壓的頻率(通常1MHz～幾 MHz)；
r0———四極電極內接圓的半徑(通常幾mm～7mm)。
因此掃描交流電壓后，對應質荷比的離子才能穿過四極電極，最終到達離子檢測器。四極質譜儀的主要參數為檢測質量范圍、感度和掃描速度。
即使是超高真空腔體，也會由于漏氣、透氣和真空中物體的氣體放出等原因，造成腔體內有多種殘留氣體。圖2是筆者實驗室真空系統的殘留氣體分析結果，可知真空腔體內仍存在較多的氫氣和水分等殘留氣體。

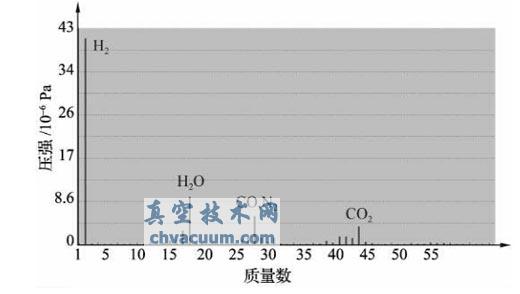

圖2 超高真空系統的殘留氣體分析實例
使用四極質譜儀檢漏，也同樣可以像氦質譜儀那樣從外部吹氦氣，如果存在漏點，則分析結果中氦氣對應的峰值會迅速升高。
上述檢漏是比較高級的方法，如果沒辦法使用氦質譜檢漏儀真空檢漏或四極質譜儀真空檢漏，則可以使用酒精進行簡單的檢漏。用注射器向要檢測的部位噴射少量酒精，同時觀測真空計的顯示變化。如果該部位漏氣，則真空計的顯示數值會發生突然變化。
