引言

　　目前蒸汽管道敷設方式有架空、地溝和直埋3種,由于架空和地溝管道敷設方式熱損失大、占地面積大,以及不利于環保等原因,已經逐漸被直埋敷設所取代。但國內目前生產的直埋蒸汽管道存在較多的技術問題,如防腐達不到要求,固定支架、導向支架采用橡膠隔熱材料,存在嚴重的老化和冷橋問題等等,這些問題嚴重影響了管道的正常運行和使用,制約了蒸汽管道直埋敷設技術的應用和推廣。近年來,將真空技術應用到鋼套鋼直埋蒸汽管網中, 很好地解決了管網的熱損失和內外管空腔中的腐蝕問題, 取得了很好的經濟效益和社會效益。

1、用于真空系統的蒸汽管道的結構形式

　　鋼套鋼抽真空直埋蒸汽管道結構如圖1 所示。

圖1 　蒸汽管道結構圖

2、真空系統應用的技術要求

2.1、管道焊接

　　真空系統實現的前提是管網中鋼管焊接的密閉性,工作鋼管焊接后進行X光拍片,達到Ⅱ級標準,同時作2. 0 MPa 的水壓實驗;外套鋼管焊接后進行超聲波探傷,達到Ⅰ級標準,同時作80 kPa 的氣壓實驗,檢測焊口的氣密性。

2.2、分段要求

2.2.1、間距要求

　　真空泵的抽吸能力由下式計算:

式中S ———平均有效的抽吸能力,m3/ h ;
　　V ———容積(內、外管之間的空間) ,m3 ;
　　p0 ———抽真空的起始壓力,約為101. 3 kPa ;
　　p1 ———抽真空后的壓力,Pa ;
　　t ———抽真空時間,h 。

　　真空泵一經確定,抽吸能力S 即為定值,當設計真空壓力p1確定以后,抽真空的時間由容積V決定。所以,當直埋蒸汽管道距離很長時,要實現管道的真空狀態,通常要對管道進行分段。根據工程經驗以及理論計算,取500m作為一個抽真空管段。

2.2.2、密封方式

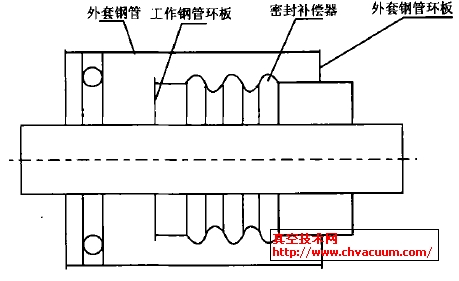

　　用不銹鋼波紋管實現內外鋼管的柔性密封,既可解決管道抽真空的隔斷問題,又可解決冷橋問題和工作管的補償問題。波紋管的數量和長度要經過計算后確定。密封方式如圖2 所示。

圖2 　分段密封裝置結構圖

2.2.3、真空度要求

　　根據德國對玻璃棉保溫鋼套鋼管道所作的實驗,真空度越小,導熱系數下降越快。但在實際抽真空過程中,真空度越小,抽真空難度越大。從國外經驗及我國經濟技術現狀來看,抽吸并保持真空2kPa以下,在實際工程中是切實可行的。管道不抽真空時的外套鋼管表面設計溫度為50℃,抽真空在2kPa以下時,外套鋼管表面溫度在40℃以下,管道熱損失降低40%左右。

2.3、關鍵部件的密封處理

2.3.1、閥門、三通的密封處理

　　當管道上設置閥門時,由于閥門的外型特殊,很難實現密封,所以通常將閥門處作為管道的抽真空分段處,然后在閥門小室處對閥門作特殊保溫處理;三通支管處的密封采用與圖2 相同的密封方式。

2.3.2、疏水器的密封處理

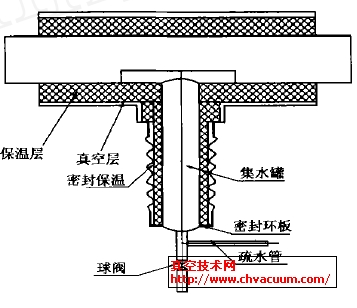

　　疏水器的密封處理如圖3 所示。

圖3 　疏水器密封處理

　　疏水器可以解決抽真空的密封問題,由于在集水罐處使用了波紋管密封,增加了工作鋼管向外傳熱的散熱面積,降低了密封處外套鋼管的表面溫度,同時由于采用了柔性密封,解決了集水罐微量的軸向位移問題。

2.3.3、放氣點的處理

　　放氣點設在管道的高處,試壓時為了排出工作鋼管高處的空氣,在管道接頭處焊接排氣管,在試壓結束后,割斷排氣管,密封工作鋼管,然后作接頭的保溫及防腐處理。
