常見的三種真空法蘭規格(CF、KF、ISO)區別
最近老遇到有人問一些真空法蘭結構的事，比如什么叫CF法蘭？什么是KF法蘭？什么是ISO法蘭？而ISO法蘭又分ISO-K和ISO-F。那么它們之間又有什么區別和聯系？的確，這些法蘭都是真空系統設計中常用的的法蘭標準，非專業人士的確也容易混淆，所以，真空技術網(smsksx.com)在這里就將三種法蘭的結構，適用的標準一一列舉出來，希望對大家有所幫助。
1、CF法蘭
CF法蘭的英文名是Conflat Flang。它是一種用于超高真空中的法蘭連接，是一種金屬靜密封，可以承受高溫烘烤。
公稱直徑尺寸包括：DN16, 40, 63, 100, 160, 200，250
適用的真空度最高達10-12 mbar(不知道mbar等于多少Pa？那趕緊使用真空單位在線換算工具：http://smsksx.com/tools/pressure.html)。
法蘭密封材料通常為Viton、PTFE、無氧銅等

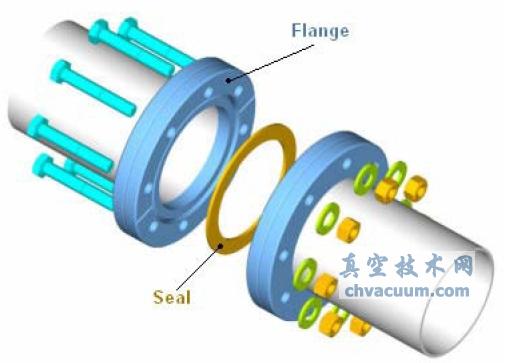

法蘭通常為304、316不銹鋼等，具體見下圖所示：
CF法蘭適用真空標準：
GB/T 6070-2007 真空技術 法蘭尺寸
http://smsksx.com/biaozhun/061081.html
GB/T 6071-2003 超高真空法蘭
http://smsksx.com/biaozhun/061082.html
2、ISO-KF
ISO-KF是應用在真空系統中的一種快卸法蘭。他由以下幾個元件構成：兩個成對稱分布的KF法蘭、O-Ring、定心支架、卡箍。勿需使用別的工具，只要簡單地用手擰動碟形螺母就可以松開或壓緊聯接。
ISO-KF真空接頭是小尺寸的快裝法蘭接頭.公稱直徑尺寸包括：DN 10, 16, 25, 40， 50。
制造標準包括：DIN 28403，ISO 2861
適用的真空度最高達10-8 mbar。
法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁等
法蘭通常為304、316不銹鋼等

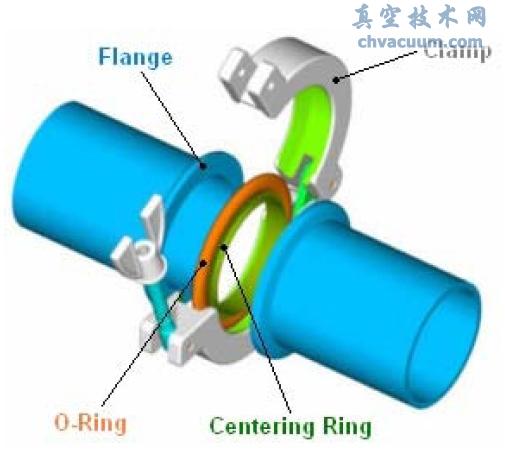

ISO-KF 真空接頭通常由法蘭(flang)、快夾(clamp)、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。
ISO-KF適用真空標準：
GB/T 4982-2003 真空技術 快卸連接器 尺寸 第1部分：夾緊型
http://smsksx.com/biaozhun/03750.html
GB/T 4983-2003 真空技術 快卸連接器 尺寸 第2部分：擰緊型
http://smsksx.com/biaozhun/061086.html
3、ISO法蘭
ISO法蘭和配管可用于從大氣壓到高真空，經常裝拆的各種應用中。一般管子的直徑超過50mm(2英寸)。如果使用氟橡膠O形圈，可以承受150℃烘烤。
ISO法蘭常用的兩種形式是ISO-K和ISO-F
ISO-K和ISO-F真空接頭是大尺寸的真空接頭，公稱直徑尺寸包括：DN 63, 100, 160, 200, 250, 320, 400, 500 和630
制造標準包括：DIN 28404 ，ISO 1609
可應用在要求真空度高達10-8 mbar的場合。
法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁絲等
法蘭通常為304、316不銹鋼等

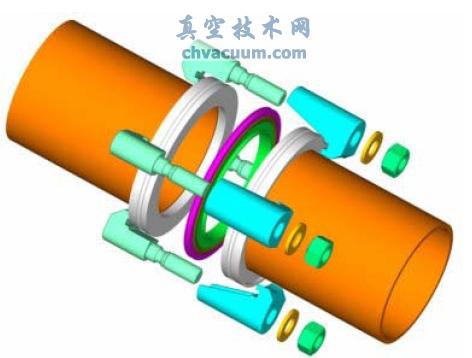

a、ISO-K真空接頭通常由法蘭(flang)、法蘭爪(clamp)、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。

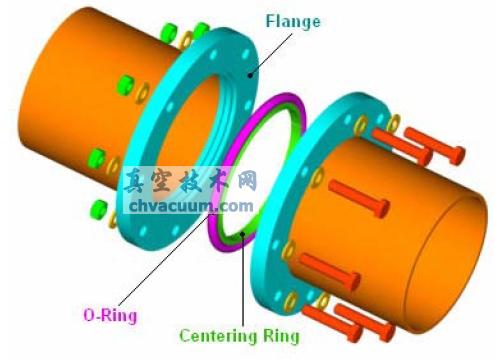

b、ISO-F真空接頭通常由法蘭(flang)、密封圈(O-Ring)、中心定位環 (centering ring) 組成，與ISO-K不同的地方是法蘭用螺栓堅固。見下圖。
ISO法蘭適用真空標準：
JB/T 1090-1991 J型真空用橡膠密封圈型式及尺寸
http://smsksx.com/biaozhun/061101.html
JB/T 109l-1991 JO型和骨架型真空用橡膠密封圈型式及尺寸
http://smsksx.com/biaozhun/061102.html
JB/T 1092-1991 O型真空用橡膠密封圈型式及尺寸
