1、前言

         真空吸盤是真空設備執行器之一,吸盤材料采用丁腈橡膠制造,具有較大的扯斷力,因而廣泛應用于各種真空吸持設備上,如在建筑、造紙工業及印刷、玻璃等行業,實現吸持與搬送玻璃、紙張等薄而輕的物品的任務。作者通過對日本生產的真空吸盤某些局部結構加以改進,開發出一種新的平直型真空吸盤,它具有結構更簡單、安裝更方便、外形美觀、吸持力強等特點。經過吸持重物的試驗,其性能指標達到設計要求,現已批量用于廣州某造紙廠吸持紙張工序,工作平穩。

2、平直型真空吸盤的結構和工作原理

2.1、平直型真空吸盤的結構

         平直型真空吸盤的結構如圖1 所示,它由吸盤和吸盤箍組成。

1.吸盤　2.吸盤箍

圖1 　平直型真空吸盤結構示意圖

2.2、平直型真空吸盤的工作原理

         平直型真空吸盤的工作原理如圖2 所示。首先將真空吸盤通過接管與真空設備(如真空發生器等,圖中沒畫出) 接通,然后與待提升物如玻璃、紙張等接觸,起動真空設備抽吸,使吸盤內產生負氣壓,從而將待提升物吸牢,即可開始搬送待提升物。當待提升物搬送到目的地時,平穩地充氣進真空吸盤內,使真空吸盤內由負氣壓變成零氣壓或稍為正的氣壓,真空吸盤就脫離待提升物,從而完成了提升搬送重物的任務。

圖2 　平直型真空吸盤工作原理示意圖

3、平直型真空吸盤的主要技術參數

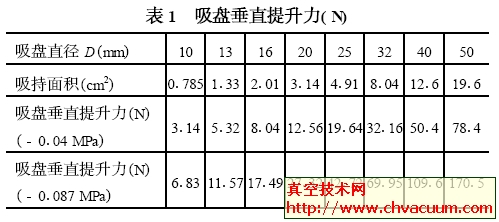

           吸盤直徑(mm) :10、13、16、20、25、32、40、50 共分8檔;常用真空工作壓力: - 0.04～0.087 MPa ;吸盤垂直提升力理論值見表1。

4、平直型真空吸盤的選型及其注意事項

           為了確保真空吸盤能完成給定的任務,需考慮一定的安全系數,根據理論和實踐經驗,真空吸盤的安全系數n 一般取2.5。因此,許用提升重量= 理論提升重量/n = 垂直提升力/n 。

          例如,某用戶現在手上有一個直徑40 的丁腈橡膠真空吸盤,最大真空氣壓為- 0.04 MPa 。欲將一塊3 kg重的玻璃板從甲地搬往乙地,能否完成任務?

         查表1 得直徑40 的真空吸盤在- 0.04 MPa 氣壓下能產生垂直提升為50.4 N ,而一塊3 kg 重的玻璃的重量為29.4 N ,垂直提升力/ 實際提升重量= 50.4/29.4= 1.71 < n = 2.5 ,因此用現有的<40 的丁腈橡膠真空吸盤不能確保完成任務, 危險性太大。故應重新考慮真空吸盤的直徑,或改變真空壓力。例如選用<50 的真空吸盤在- 0.04 MPa 氣壓下工作或選用<40 的真空吸盤在- 0.087 MPa 氣壓下工作均可完成此任務。經過實踐中使用真空吸盤,對真空吸盤的使用提出以下注意事項:

         ①用真空吸盤吸持及搬送重物時,嚴禁超過理論吸持力的40 % ,以防止過載,造成重物脫落。

         ②在使用過程中,必須保持真空壓力穩定。

        ③若發現吸盤老化等原因而失效時,應及時更換新的真空吸盤。
