多弧離子鍍TiN/TiCrN/CrN多元多層復合膜的制備及性能研究

2013-08-25 蒙志林 西華大學材料科學與工程學院

  采用XH-800多弧離子鍍設備在硬質合金刀具表面制備TiN/TiCrN/CrN 多元多層復合膜。利用XRD、SEM、顯微硬度計、多功能材料表面性能測試儀等對其組織結構與性能進行了研究。結果表明:膜層表面均勻,未出現龜裂現象,色澤光亮度好;膜的相結構組成為TiN 和Cr2N,隨著Cr 靶電流的增大,TiN的擇優取向由(200)向(111)轉變,膜層出現單質Cr;膜層厚度為5.02 μm,具有明顯多層特征;顯微硬度2536 HV;結合力65 N。

  近些年來,多元物理氣相沉積超硬薄膜的研究越來越受到重視,尤其是在刀具涂層中得到了廣泛的應用。由于多組元的加入,膜層性能得到了明顯的改善并能滿足應用中的特殊性能要求。但是多元膜層的物理性質與基體相差很大,它們在結構與性能上不能與基體很好匹配,在沉積或使用過程中,多元膜可能會過早地失效。對多元膜采用多層結構設計,不僅保留了多元膜的優良特性,還能提高多元膜層之間、基體與薄膜之間的匹配性,可制備出具有優異抗摩擦磨損性能、高熱導率、低摩擦系數和熱膨脹系數的超硬薄膜。本研究采用多弧離子鍍技術在硬質合金基體上制備TiN/TiCrN/CrN 多元多層復合膜,研究分析了其物相結構、形貌以及顯微硬度、結合強度等性能特點。

1、試驗材料與方法

1.1、試驗材料

  YG6 硬質合金試片作為試樣。陰極靶采用純度為99.99%的Cr 靶和Ti 靶,工作氣體為氬氣(純度>99. 999%),反應氣體:氮氣(純度>99.999%)。利用DX2500 型XRD 對涂層進行相結構分析;FEINOVA 400 型場發射掃描電鏡檢測涂層的表面形貌;HXD- 1000TMC 顯微硬度計測試膜硬度, MTF- 4000 多功能材料表面性能測試儀測定膜- 基結合力。

1.2、基體試樣預處理

  試樣在鍍膜前,必須經過嚴格的清潔處理,以去其表面的粉塵、油脂、汗漬、表面氧化膜、吸附的氣體及毛刺等,然后在超聲波中清洗10 min,用酒精脫水后烘干。

1.3、薄膜制備方法

  Ti、Cr 靶在真空室室壁呈交替排列,偏壓電源采用直流疊加脈沖偏壓。靶材電流由單獨的靶電源控制。N2 氣和Ar 氣流量由流量儀控制,沉積TiN膜、TiCrN 膜、CrN 膜的氮氣分壓為:0.3×10-1 Pa。膜層數量為45 層,每層鍍膜時間為5 min。表1 為制備TiN/TiCrN/CrN 多元多層復合膜的工藝參數。

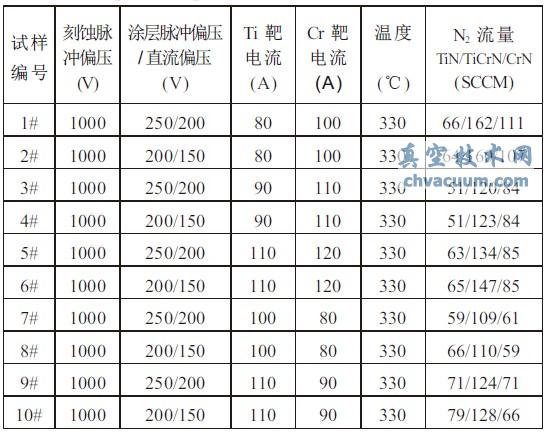

表1 TiN/TiCrN/CrN 多元多層薄膜沉積參數

TiN/TiCrN/CrN 多元多層薄膜沉積參數

2、試驗結果與分析

2.1、膜層物相、形貌及表面成分分析

  為了研究不同靶電流對物相的影響,選取衍射峰擇優取向最為明顯的3#、9# 試樣進行XRD物相分析,得到衍射圖譜如圖1 所示。

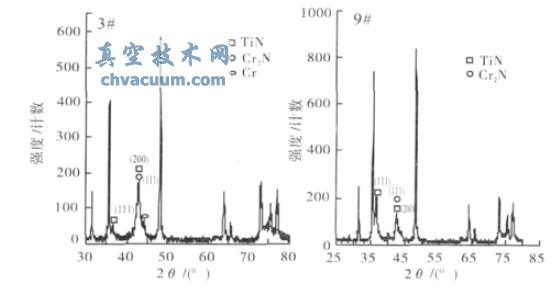

樣品XRD 圖譜

圖1 樣品XRD 圖譜

  兩個樣品均檢測出了TiN 和Cr2N 峰,兩種物相的峰都存在不同程度的寬化和偏移,其主要原因可能是由以下兩個方面所引起:一是不同元素相互替代的結果,Ti 原子替代CrN 中的Cr 原子,Cr 原子替代TiN 中的Ti 原子, 原子半徑較大的Ti 原子與半徑較小的Cr 原子相互替代時,晶面間距變化產生的內應力會引起晶格畸變。二是產生的混合相相互作用的結果。另外3# 樣品還檢測出了單質Cr 相。實際上在膜層之間可能還存在Ti 和Cr 形成的固溶體氮化物,只是用X 射線衍射難以分辨出來。

  3# 樣品中TiN 相的擇優取向為(200),9# 樣品中擇優取向變為(111),其原因是由于Ti 靶電流相對于Cr 靶電流有所提高,從而其擇優取向轉變為TiN 的密排面(111),隨著Cr 靶電流增大,Cr2N的衍射峰強度更強,說明Cr 靶電流升高使膜層中形成了更多的Cr2N。單質Cr 相的存在是由于隨著Cr 靶電流的增大,Cr 原子數量增多,不能完全地與氮氣反應,而以單質形式存在。

  為了研究元素以及不同偏壓與靶電流對膜層形貌的影響,選取5#、9#、10# 試樣進行SEM表面形貌觀察與分析。圖2 為在掃描電鏡下3k倍微區形貌圖。

樣品表面形貌

圖2 樣品表面形貌

  圖中樣品表面均比較致密,有少量的孔洞(凹坑)和大顆粒(白色斑點),Cr 的濺射產額高于Ti,Cr 的熔點低于Ti,相同弧靶電流下蒸發和濺射出的Cr 所攜帶的能量高于Ti 所攜帶的能量,高能量Cr 原子或離子與熔滴碰撞,使熔滴尺寸減小,因此,Cr 元素的引入減少了熔滴顆粒和晶粒尺寸,改善薄膜表面質量。

  圖2 顯示:5# 試樣膜層表面大顆粒和凹坑明顯少于9# 試樣,其膜層質量優于9# 試樣。說明在施加相同負偏壓時,Ti 靶電流大于Cr 靶電流的試樣膜層表面大顆粒和凹坑都更多。這是由于隨著Ti 靶濺射功率的提高,陰極蒸發和濺射出的液滴量增多,而Cr 元素細化晶粒的作用相對減弱, 導致膜層表面形成了較多的液滴和凹坑,說明了Ti 靶功率是影響膜層質量的主要因素。圖2 顯示:9# 試樣膜層質量好于10#試樣,其大顆粒和凹坑分布數量較10# 試樣少,尺寸更小。說明在靶材電流相同時,偏壓較大的膜層表面顆粒更少,且顆粒的尺寸更小,孔洞少。由此可見,加大偏壓有利于減少大顆粒的數量和尺寸。根據上述分析結果,增大Cr 靶電流明顯影響膜層表面的致密性,改善了膜層的表面質量。選取Cr 靶電流最大的5# 試樣進行斷口形貌分析如圖3。

 5# 樣品斷口形貌

圖3 5# 樣品斷口形貌

  從圖中可直接測出膜層厚度為5.02 μm,基體與膜層結合良好,并能明顯看出薄膜具有多層特征,層與層之間有分界層,每層厚度大約幾百納米。層狀結構的形成與Ti、Cr 靶的周期性開啟有關。開啟Ti 靶時,膜層的生長是按照TiN 晶體的柱狀晶生長模式,開啟Cr 靶時,膜層的生長是按照CrN 晶體的柱狀晶生長模式,同時開啟Ti、Cr 形成了TiCrN 膜混合沉積層,因而形成了圖中顯示的分層均勻的多層復合膜。

2.2、膜層力學性能分析

  通過測定試樣表面多個不同區域的顯微硬度,求得平均維氏顯微硬度值見表2。

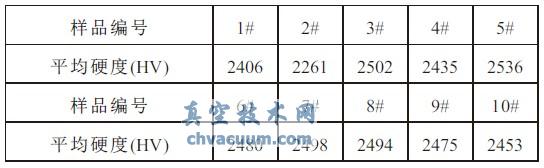

表2 TiN/TiCrN/CrN 多層復合膜顯微硬度

TiN/TiCrN/CrN 多層復合膜顯微硬度

  表2 為膜層在載荷P = 0.49 N 時的顯微硬度值。表中顯示硬度最高達到了2536 HV,最低也有2261 HV,較基體硬度(1650 HV)得到了較大的提升,其原因可能有以下兩點:一是由于Cr元素的加入,部分置換TiN 中的Ti 原子,形成連續的過飽和固溶體,強化了膜層硬度。二是由于多層化的出現,中斷了每層粗大柱狀晶的繼續生長,使涂層晶粒細化,組織致密,液滴尺寸與數量降低,提升了薄膜的硬度。

  結果發現,Ti、Cr 靶電流比對膜層硬度也有影響。如圖4 所示,當靶電流比接近1:1 時顯微硬度達到峰值,而當電流比最大時硬度也降到最低。另外,發現250/150 V 偏壓的膜層硬度都比200/150 V 偏壓的膜層高,所以適當加大偏壓能明顯提高膜層硬度。

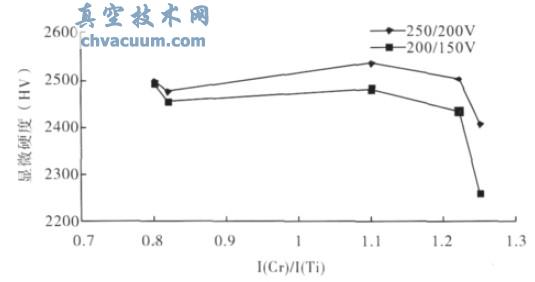

I(Ti)/I(Cr)電流比對薄膜硬度的影響

圖4 I(Ti)/I(Cr)電流比對薄膜硬度的影響

  上圖顯示較大Cr 靶電流的硬度更高,所以選取靶材電流較大的3#、4#、5#、6#、9#、10# 試樣進行劃痕結合力測試,測試結果如表3。

表3 TiN/TiCrN/CrN 多元多層復合膜結合力

TiN/TiCrN/CrN 多元多層復合膜結合力

  其中5# 試樣的膜- 基結合力最高,達到了65N,由于Cr 元素的加入和多層結構的出現,使得膜層晶粒得到細化,組織更加致密,膜層內應力降低,提高了膜- 基的結合力。另外,結果發現偏壓較大的試樣結合力更高。由于實驗采用直流疊加脈沖偏壓技術,瞬間的脈沖偏壓使粒子具有比直流偏壓更高能量轟擊試樣,擊碎較大的粒,減少液滴顆粒等缺陷,并且可產生金屬離子的注入,使膜基結合力提高。同時,脈沖偏壓可調節占空比,在兩次脈沖之間有一個短暫停留,適當減弱了薄膜中的壓應力,改善了膜層的疲勞極限,提高了膜基結合力。

3、結論

  (1) 采用XH- 800 多弧離子鍍設備在硬質合金基體上成功制備了TiN/TiCrN/CrN 多元多層復合膜。其表面膜層均勻,未出現龜裂現象,色澤光亮度好。

  (2) 經XRD 分析,膜層主要以TiN、Cr2N 和單質Cr 相存在,由于原子間相互置換以及混合相相互作用的結果,衍射峰存在一定的寬化和偏移。增大Ti 靶電流,TiN 相的擇優取向面由(200)向(111)轉變,Cr2N 相以(111)晶面擇優取向;過大的Cr 靶電流使膜層中的Cr 原子不能完全地與氮氣反應而存在單質Cr 相。

  (3) 經SEM 表面及斷口形貌分析,Cr 的加入細化了熔滴顆粒和晶粒尺寸,Ti 靶電流的增大會導致膜層表面液滴及顆粒的增多,適當加大偏壓有利于減少大顆粒的數量和顆粒尺寸。斷口形貌顯示了膜層厚度為5.02 μm,基體與膜層結合良好,薄膜具有多層特征,層與層之間有分界層,每層厚度大約幾百納米。

  (4) 顯微硬度測試顯示硬度最高達到了2536HV,當Ti/Cr 靶電流比接近1:1 時硬度達到峰值;適當加大偏壓能提高膜層硬度。結合力測試顯示結合力最高為65 N,Cr 元素的加入和多層結構的出現,細化了晶粒,降低了膜層內應力,提高了膜- 基結合力。
