磁控濺射制備納米二氧化釩半導(dǎo)體薄膜及表征
本文采用射頻磁控濺射法,結(jié)合氬氣氣氛退火工藝制備了VO2薄膜。通過優(yōu)化磁控濺射和熱退火工藝,結(jié)合激光拉曼光譜儀(Raman)、X 射線光電子能譜(XPS)、電鏡掃描(SEM)對薄膜的相結(jié)構(gòu)、組分和表面形貌進(jìn)行分析。結(jié)果表明:濺射襯底溫度為150℃,在450℃氬氣氣氛退火2.5 h 能制備出高質(zhì)量的VO2薄膜,表面呈米粒狀,有一定的取向性。
二氧化釩(VO2)是一種具有熱致相變特性的金屬氧化物。伴隨溫度的變化,VO2 會(huì)發(fā)生從半導(dǎo)體態(tài)到金屬態(tài)的可逆相變。其相變溫度接近室溫,相變時(shí)間為納秒級,相變前后有較大幅度光、電性能變化。由于其薄膜比表面積大、重量輕、工藝兼容便于集成、可經(jīng)受反復(fù)相變,并廣泛應(yīng)用于光存儲(chǔ)、光電轉(zhuǎn)換、激光防護(hù)和智能窗等領(lǐng)域。國內(nèi)二氧化釩薄膜的研究應(yīng)用還處于較低的水平,關(guān)鍵是二氧化釩薄膜的制備難,測試復(fù)雜。在過去的二氧化釩薄膜制備中,蒸發(fā)法制得的VO2 薄膜機(jī)械強(qiáng)度低、附著力小、不易電集成;Sol - Gel 法制備的薄膜致密度差,厚度不易控制,且容易存在氣泡或開裂等缺陷;脈沖激光沉積難以得到大面積的多晶薄膜;MOCVD 制得的薄膜會(huì)存在碳污染、純度較差、工藝監(jiān)控不精確等缺點(diǎn)。本文采用射頻磁控濺射法制備了V2O5 薄膜,然后再退火熱還原制備VO2 薄膜,此方法簡單、成本低、易推廣,便于制備大面積、均勻、理想配比的薄膜。
1、薄膜的制備
用JED- 400 磁控濺射V2O5 陶瓷靶,本底真空3.0×10- 3 Pa,180 W濺射3 h,襯底溫度150℃,靶間距10 cm,在450℃氬氣氣氛退火2.5 h。用XRDD8 Advance,RM2000,ESCALAB 250 Scanning XPS,SEM(XL- 30FEG)進(jìn)行分析表征。臺(tái)階儀(Ambios USA) 測得的厚度為200 nm;怯镁凭捅磸(fù)超聲清洗過的醫(yī)用玻璃載玻片。
2、結(jié)果與討論
2.1、靶材的分析
濺射所用的靶材燒結(jié)過程為:大氣氣氛中以每分鐘2℃的速率上升到500℃,然后保溫5 h,再以每分鐘2℃的速率降低到室溫。燒結(jié)溫度不能過高,燒結(jié)時(shí)間也不能過長,因?yàn)閂2O5 的熔點(diǎn)為690℃,溫度過高,時(shí)間過長,V2O5 靶材會(huì)熔融掉。燒結(jié)前后比較發(fā)現(xiàn),燒結(jié)后成為陶瓷,顏色由燒結(jié)前的淺黃色變?yōu)榇u紅色。燒結(jié)后的靶材的拉曼譜(圖1),沒有發(fā)生相變?nèi)詾閂2O5 結(jié)構(gòu)。

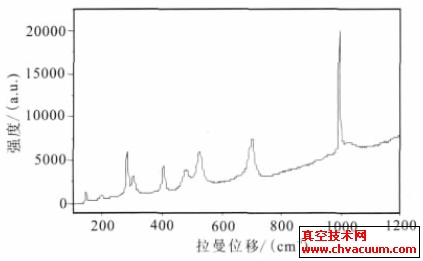

圖1 靶材的Ranman 譜
3、結(jié)論
以磁控濺射氣氛退火的方法制備了VO2 薄膜。利用Raman、XPS、SEM 對薄膜組分、晶相、表面形貌進(jìn)行表征。實(shí)驗(yàn)表明磁控濺射氣氛退火處理是一種可行的制備VO2 薄膜的方法。在VO2 薄膜的制備過程中,襯底溫度和氣氛退火溫度、退火時(shí)間是最重要的工藝參數(shù),對它們的合理選擇和嚴(yán)格控制是能否制備出VO2 含量較高的薄膜的關(guān)鍵。加溫速率不能過快,否則薄膜表面容易龜裂。當(dāng)在450℃退火超過8 h 后,樣品表面薄膜基本上被蒸發(fā)掉,時(shí)間控制在1~6 h之間能夠制備出含有VO2 成分的薄膜。濺射襯底溫度150℃,然后450℃氬氣氣氛退火2.5 h,能制備出高質(zhì)量的VO2 薄膜。
