楔式閘閥的常見種類有：明桿楔式單閘板閘閥、暗桿楔式單閘板閘閥、明桿楔式雙閘板閘閥、暗桿楔式雙閘板閘閥、吹掃閘閥。

1、明桿楔式單閘板閘閥

　　明桿楔式單閘板閘閥(圖1)的閘板為楔形單閘板，閥桿的一端帶有梯形傳動螺紋，閥桿與閘板通過T形槽掛連在一起。在閥蓋的上部固定有閥桿螺母，閥桿螺母外部裝有手輪。逆時針方向旋轉手輪時，閥桿帶動閘板上升，閥門開啟;順時針方向旋轉手輪時，閥桿下降，最終楔緊閘板，閥門關閉。

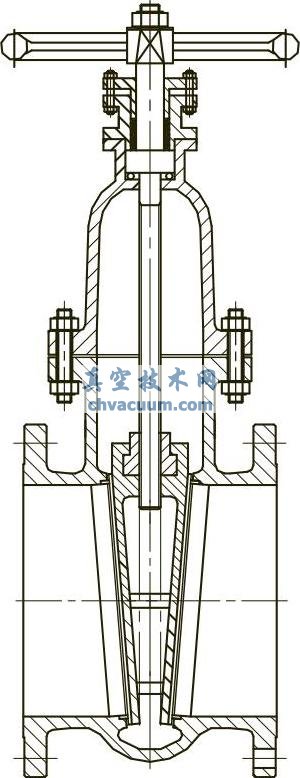

圖1 明桿楔式單閘板閘閥

2、暗桿楔式單閘板閘閥

　　圖2所示為暗桿楔式單閘板閘閥。楔形閘板中間有一通孔，通過非密封面兩側的導向槽與閥體上的導向筋相配合組成導向裝置。閘板上部的凹槽內裝有帶梯形螺紋的閥桿螺母，與閥桿下端的梯形螺紋組成傳動副，通過裝在閥桿頂端的手輪操作，順時針方向旋轉手輪，閥桿轉動，楔形閘板下降并楔緊，閥門關閉;逆時針方向旋轉手輪，閘板上升，閥門開啟。

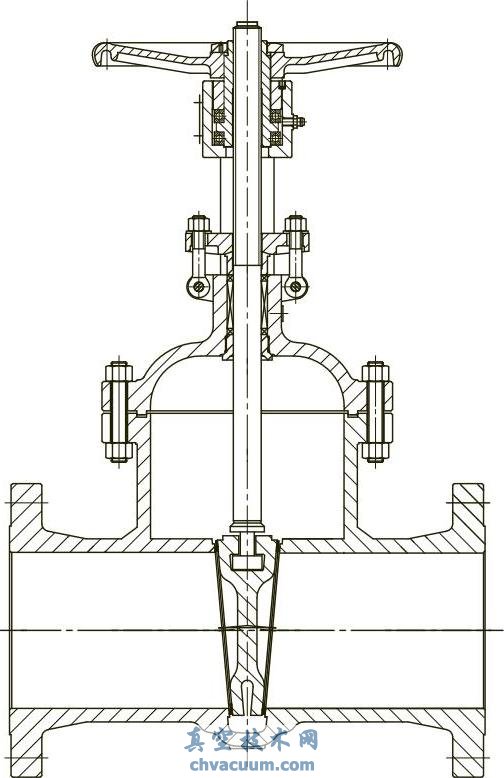

圖2 暗桿楔式單閘板閘閥

　　暗桿楔式閘閥的閥桿在閥門開啟或關閉時，只做回轉運動，而不升降，所以閥桿的高度尺寸不大，也有利于閥桿填料的密封。為了確定閘板的啟閉位置，可采用專門的指示器。

　　楔式單閘板閥門在結構上比較簡單，內部沒有易磨損的零件，但是這種閥門的楔形密封面的加工和檢修比較復雜。一般使用于溫度在200～250℃以下的介質中，溫度較高時，由于閥門本體和閘板受到不均勻的熱膨脹的影響，楔式閘板有卡住的危險。如果楔式閘板的密封面經過高度精密的加工和仔細的研合調整，也可適用于較高的工作溫度。楔式閘閥可以安裝在任意象限中，也就是說，閥桿的位置可以垂直向上或向下，或與管道成某一角度。

3、明桿楔式雙閘板閘閥

　　圖3所示為明桿楔式雙閘板閘閥，閥體內裝有兩個圓盤閘板，依靠中間部位的半球芯組合在一起，兩密封面之間的角度可以根據兩閥座間的夾角浮動楔合，從而消除兩密封面間因加工誤差、閥體變形等引起的不利因素，更好地實現密封。雙閘板閘閥只允許安裝在水平的管路上，并保證閥桿垂直向上安裝，但許多管路中的雙閘板閘閥閥桿卻是水平安裝的，致使半球芯不是落向閥門底部而是落向閥體，不僅使半球芯不能正常發揮作用，還會導致閥門關閉不嚴和啟閉困難。

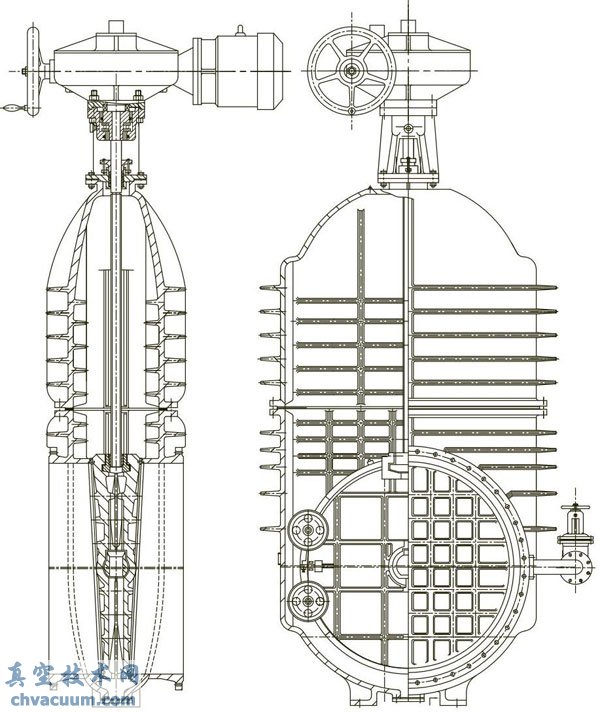

圖3 明桿楔式雙閘板閘閥

4、暗桿楔式雙閘板閘閥

　　圖4所示為暗桿楔式雙閘板閘閥。與單閘板閘閥比較，楔形雙閘板閘閥的優點是閘板與閥座楔形密封面的配合更好，更嚴密，加工更方便。另外，當閥門在受到高溫高壓影響，閥體變形時，雙閘板兩密封面能在閥桿楔緊力的作用下，隨閥體一起變動，從而保證了密封的嚴密性，閘板卡死的概率也相對要低得多。

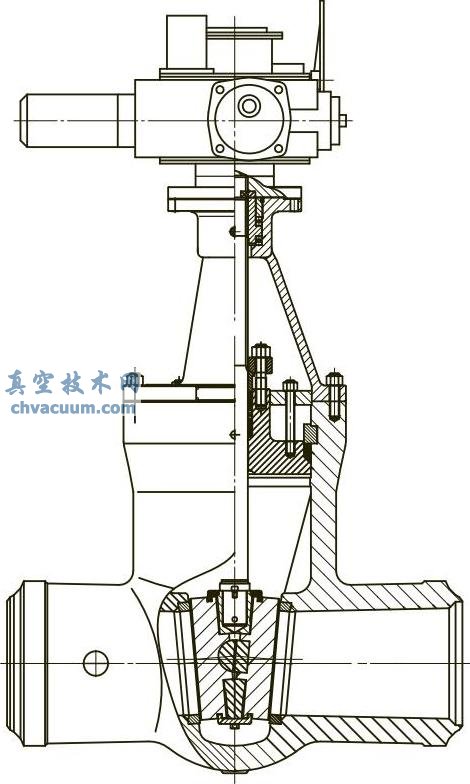

圖4 暗桿楔式雙閘板閘閥

5、吹掃閘閥

　　圖5所示為明桿楔式單閘板高溫吹掃閘閥。該閥是在普通楔式單閘板閘閥基礎上，在閥體、閥蓋上增加了吹掃裝置，通過吹掃裝置注入高壓水或蒸汽，對易結焦、顆粒狀介質的管路、閥門等進行清洗、沖刷，實現在線清除管路、閥門內的雜質，具有方便、省時等優點，有效地提高系統的使用壽命。適用于水、蒸汽、煙氣、油品或霧狀、粉末狀、顆粒狀等介質的管路上，作為啟閉裝置用，尤其適用于石化行業輸油和催化裂化裝置，起到啟閉、清洗沖刷管道的作用。

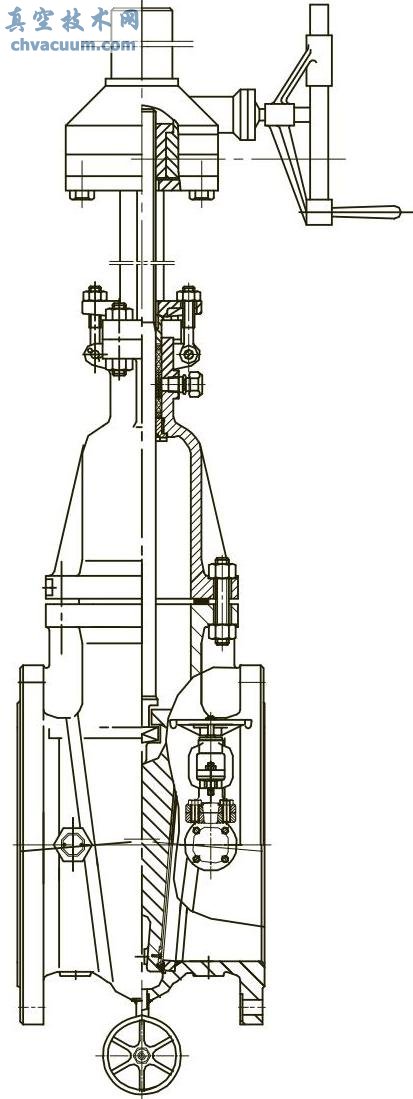

圖5 明桿楔式單閘板高溫吹掃閘閥
