一、前言

　　三偏心浮動閥座雙向硬密封蝶閥具有普通三偏心硬密封蝶閥的特點，是一種90°旋轉閥，再加上它的楔錐角密封原理，具有優良的密封性能。三偏心結構設計可以使蝶閥在開關過程中閥座與密封圈零摩擦，大大地提高了閥門的使用性能和壽命。浮動閥座的密封原理，可以使閥門達到雙向密封。它既具有其他通用閥門的一些優良的特性，又有自身的顯著特點，從而可以廣泛地應用于自來水公司、污水處理、化工、石油、火電、水電、鋼鐵、環保及醫藥衛生等系統中。

二、結構形式

　　三偏心浮動閥座雙向硬密封蝶閥主要由閥體、彈簧、閥座壓板、閥座、密封圈、壓板、蝶板及閥桿等主要零部件組成，如圖1所示。閥座與閥桿中心線有一個偏心a，閥體中心與閥桿中心有一個偏心b，密封面與閥體中心線有一個角度β。閥座用閥座壓板壓住，在閥體內可以游動。壓力從正面進入時，在介質壓力的作用下，閥座與閥體之間有一個間隙c，蝶板向前變形，使閥門密封。反向打壓時，閥座在介質壓力的作用下，向前走，同時蝶板也向后變形，這樣閥座的移動正好補償了蝶板的變形，使閥門密封。

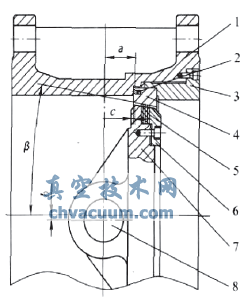

1.閥體 2.彈簧 3.閥座壓板 4.閥座 5.密封圈 6.蝶閥壓板 7.蝶板 8.閥桿

圖1 蝶閥結構

三、密封原理

　　三偏心浮動閥座雙向壓硬密封蝶閥，當閥門處于全關時，如圖2a所示。當介質從正面進入時，閥座和蝶板在介質壓力的作用下，使閥座向前移動，出現間隙c。蝶板中心與閥體中心有偏心，A區面積大于B區面積，使蝶板工作面上產生壓差，使蝶閥繼續向前關閉，由于三偏心楔錐角密封原理，閥門越關越緊，再加上蝶板的向前變形，閥門達到零泄漏。

　　閥門從0～90°的開關過程中。由于密封圈離開閥座，閥座會往后退，不能脫開密封圈，使閥座磨損，在閥座的后面加上彈簧，在彈簧的作用力下，使閥座脫開密封圈，從而消除了蝶閥啟閉過程中兩密封面間的機械磨損和擦傷。

　　三偏心浮動閥座雙向硬密封蝶閥，當閥門處于全關時，如圖2b所示。當介質從反面進入時，蝶板在介質壓力的作用下。蝶板中心與閥體中心有偏心，E區面積大于F區面積，使蝶板工作面上產生壓差，使蝶閥向后打開，加上蝶板的變形，密封圈離開了閥座，介質從縫隙里流出，閥門不能密封。閥座在介質壓力的作用下，使閥座向后移動，出現間隙c1。閥座的移動正好補償?shù)�板的變形，使閥門密封，最終實現了閥門的雙向密封。

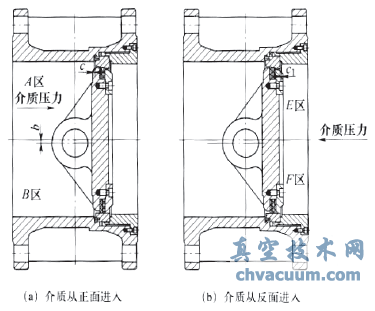

圖2 閥門全關時介質進入的不同情況

四、結語

　　三偏心浮動閥座雙向硬密封蝶閥，具有結構新，雙向密封可靠，特別適用要有雙向密封的場合。一般三偏心硬密封蝶，只適用于單向密封的場合。三偏心浮動閥座雙向硬密封蝶閥解決了蝶閥雙向密封的技術難題，且有結構簡單，設計成體低等特點，是一種適用的高科技產品。
