意大利IMGC的這套質譜計校準系統采用比對的方法進行校準，校準系統工作原理如圖5 所示，采用四極質譜計之間和四極質譜計與熱陰極真空計、冷陰極真空計之間的比對進行校準。從校準的結果來看，實驗結果的復現性比較好。

　　在實驗中，真空規、四極質譜計探頭要對稱的安裝在球形不銹鋼真空室上，這樣可以在相同的條件下測量真空容器的真空度。系統的極限壓力是10^-8 Pa，測量和校準的范圍是1 × 10^-4 ～ 5 × 10^-7 Pa。

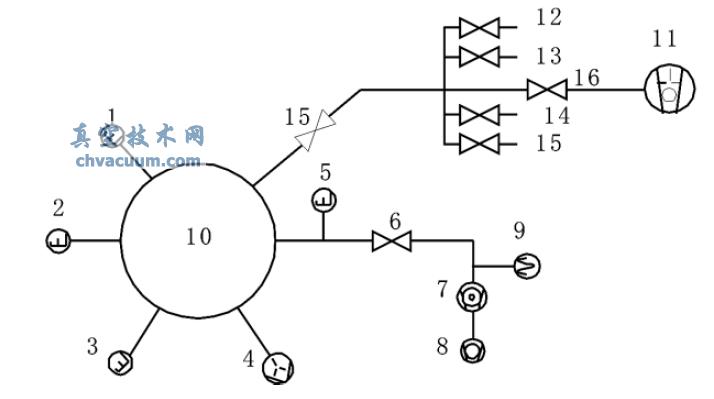

圖5 意大利IMGC質譜計校準系統原理圖

　　1. 四級質譜計1　2. 四級質譜計2　3. 四級質譜計3　4. 濺射離子泵和非蒸散型吸氣劑泵　5. B - A 規　6. 電磁隔斷閥　7. 渦輪分子泵　8. 機械泵　9. 皮喇尼規　10. 真空室　11. 機械泵　12. 氣源氫氣　13. 氣源氮氣　14. 氣源甲烷　15. 氣源氬氣　16. 電磁隔斷閥

　　四極質譜計的測量靈敏度受使用條件的影響， IMGC 認為主要是離子源剩磁的緣故，此實驗對此進行了研究，研究結果表明在比較高的壓力范圍內( 大于5 × 10 ^-6 Pa) 剩磁現象對質譜計的影響很小。系統的優點在于可以一次性對多個質譜計進行校準，并且校準的范圍比較寬，適用于一般質譜計的校準。考慮到校準過程中質譜計之間可能會相互影響，不建議多個質譜計同時進行校準。
