主配壓閥是水輪機調速系統的核心設備之一，通徑為DN150及其以下規格的主配壓閥，在國內設計、生產、調試的技術已非常成熟，隨著國內外700MW以上級特大型水輪發電機組的陸續興建，對DN250規格的主配壓閥的需求越來越多。目前已投入運行的DN250主配壓閥全為進口產品。近幾年內，國內外對DN250主配壓閥的需求量將會超過百套，因此，DN250主配壓閥的國產化已迫在眉睫。南瑞集團水利水電技術分公司調速專業技術人員，從2008年底開始進行這一項目的研究，在此就研究過程中的幾點想法與大家交流，拋磚引玉，希望能藉此為水電調速事業的發展盡一份綿薄之力。

1、引言

　　水輪機調速系統是水輪發電機組中最重要的核心控制系統之一，它擔負著控制水輪發電機組的開機、停機和實時轉速調節等許多重任。主配壓閥及其先導控制部件則是水輪機調速系統中的一個關鍵設備，該設備將接收到的電氣控制信號實時地轉換為液壓信號輸出，并經過功率放大后操作接力器，進而推動水輪機進水口導葉，實施對進水流量的調節[1]。從而達到控制水輪發電機轉速的目的。對水輪機調速系統來講，仔細分析主配壓閥的各項性能指標，比如輸入與輸出之間的線性度、回滯、響應頻率等，可以發現，主配壓閥實際就是一個超大號的伺服閥本體。因此，在設計和生產過程中，對于主配壓閥的流道結構，閥盤結構、泄漏量，死區，配合間隙，元件表面硬度，閥心自重等都要進行嚴格的計算和仿真，每一個拐角都要再三推敲。

2、同類進口主配壓閥介紹

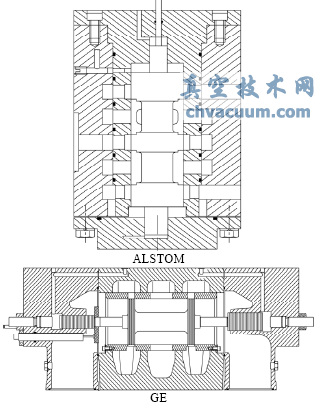

　　在國內已投入發電的特大型水輪發電機組，如三峽電站、龍灘電站和小灣電站30多臺單機600MW以上的機組，全部使用的是DN250進口主配壓閥，這些主配壓閥，主要集中在GE和ALSTOM兩個品牌。以三峽為例，左岸采用了ALSTOM產品，右岸用的是GE產品。這兩種主配的結構形式見圖1所示。

　　圖1中可以看出兩種結構的不同之處，ALSTOM采用的是立式三閥盤結構，GE采用的是臥式兩閥盤結構，它們都采用在主配壓閥的一端通恒壓力油，另一端通控制油的設計方式，而且，兩家都選用了在主閥體內部嵌有主配壓閥套的結構形式，自投入運行以來，實際運行情況良好。

圖 1

3、方案的分析

3.1、結構型式選擇

　　通過對進口同類產品的比較，結合國內多年來設計、生產、調試及現場運行主配壓閥的經驗，我們認為在確定方案的結構型式時，應重點關注下述幾個方面。

　　(1)主配壓閥體內是否采用閥套，有閥套的主配壓閥結構相對復雜，成本較高，同時由于增加了一層閥套過流孔，在主配壓閥活塞行程相同的條件下，閥的過流能力會減小。

　　(2)對于采用內嵌閥套的方案，閥套與閥體之間的密封方式是采用間隙密封，還是采用密封件密封，如采用間隙密封，由于閥套與閥體之間的間隙較小，同無閥套的結構一樣，在使用過程中，若加工制造或安裝外接油管過程控制不當，會造成主配壓閥本體的微量變形，易引起閥心卡阻。

　　(3)閥心是采用兩閥盤結構，還是采用三閥盤結構，兩閥盤結構閥心的重量較輕，慣性小，對提高響應速度有好處，但是其導向性稍弱。反之，三閥盤結構閥心的重量較大，慣性也較大，但是其導向性明顯優于兩閥盤，尤其對于短閥心的情況效果明顯。

　　(4)閥心及其控制端是采用整體結構形式還是分幾段。若采用整體結構，則對加工件的形位公差要求高，裝配困難，但閥體總長度可縮短。若采用分段結構，則裝配、檢修相對容易，總長度增加。

　　(5)主配壓閥的總體安裝方式采用立式還是臥式。對臥式結構，在主配檢修時，可以在不拆卸管路的情況下，輕易的對主配壓閥進行解體、清洗。對立式結構，因閥心垂直放置，所以控制性能在一定程度上會受到閥心自重影響。但是該結構可以在失壓的情況下靠閥心自重保持偏關，同時橫向占用廠房空間小，布置方便。

　　(6)閥套的開口型式是采用圓孔，方孔或是全周環形槽。圓孔總過流面積偏小，孔周邊應力相對分散。方孔的總過流面積比圓孔略大，拐角處易出現應力集中現象。全周環形槽軸向尺寸控制困難，經熱處理過程后元件容易變形。

　　(7)閥體的形式是采用鑄件還是鍛件，鑄件易做出好的流道，孔徑大且流暢，但單位面積承載壓力稍低，生產過程中的報廢率高。鍛件強度高，流道復雜，過流面積相對較小。

3.2、受力分析

　　(1)閥心受力分析

　　圖2所示為三閥盤閥心和兩閥盤閥心在偏離中心位置的情況下，所受的油壓力示意圖。圖中三閥盤閥心的兩個外端部，即圖2中的M端和N端受到的都是接力器排出油形成的壓力，兩邊受力大小基本一致，而兩閥盤閥心中的Y端受到的是接力器排出油形成的壓力，而X端不受力，因此閥心兩端所受到的擾動力不一致。

圖 2

　　(2)閥套受力分析

　　圖3所示乃主閥心為兩閥盤結構的主閥套一端受力示意圖，當閥心向左側運動一定位移，P腔壓力油進入A腔，對A腔閥套的外圓形成周向壓力，此時，閥套左側內室T腔壓力很小，易引起閥套左端向內凹陷變形。相比而言，主配壓閥心采用三閥盤結構時，對應的主閥套在各種工況下，內、外受力相對均衡。

圖 3

3.3、流態分析與仿真

　　主操作油的流態會直接影響到主配壓閥心的穩定，過于紊亂的流態會導致主操作油管路本體，以及串接在管路中的液壓設備，如事故配壓閥、分段關閉裝置等產生震動，危及發電機組的安全穩定運行。輸入主配壓閥的壓力油首先經過主配壓閥的P-A閥口，送往接力器，然后再經過主配B-T閥口流回油箱，在這整個循環過程中，油流還經過了主配閥體的三個腔室和主配壓閥套的多個孔口，由于大多數電廠，通過調節保證計算后，在主操作油回路中串接了事故配壓閥，分段關閉裝置等，壓力油流經過的管路長，環節多，流態紊亂。南瑞在進行主配壓閥結構設計的過程中，針對實際結構進行了仿真。圖4及圖5所示，為雙閥盤結構的主配壓閥，內部流體的流態仿真示意圖。其中，圖4為流態跡線分步圖，圖5為流態跡線整體圖，這兩幅圖表示了當主配閥心移動10mm時，此時壓力油從P口流入主配壓閥，通過主配壓閥的A口流出到接力器進油腔，再從接力器出油腔返回至主配壓閥的B口流入閥體，通過主配壓閥的T口流回油箱，整個油流的瞬間流態和穩定流態。

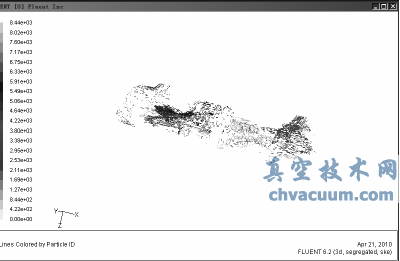

圖4 流態跡線分步圖

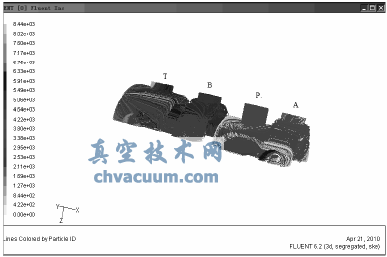

圖5 流態跡線整體圖

3.4、遮程、間隙與泄漏

　　遮程指當主配壓閥處于中位狀態時，閥心控制邊與閥套控制口之間的搭疊量，間隙則是指主配壓閥心的閥盤與閥套內孔之間的徑向縫隙。若設計時要求主配壓閥產品的遮程大、間隙小，則產品的油流泄漏量會相對較少，但動作死區會增大，動態性能降低，同時，加工難度提高，成本顯著增加;反之，若設計時規定了主配壓閥的遮程小、間隙大，則產品的油流泄漏量會相對較大，但動作死區會減小，動態性能會提高，加工相對容易，成本降低。而且，隨著主配壓閥心直徑的增加，DN250的主配若要與小規格的主配保持相同的泄漏量及速動性，加工的難度會成倍增加。因此，針對不同規格的主配壓閥，選取一個合理的間隙與配合是設計的重要環節之一。

3.5、熱處理工藝

　　主配壓閥閥體、閥心、閥套的熱處理工藝與各部件所選用的材料，以及最終的精度要求密切相關，由于主配壓閥閥心與閥套之間的配合精度高，要求尺寸穩定性好，表面硬度高，耐腐蝕，因此，在制造過程中需要進行多次人工時效去應力處理，以保證主配壓閥能真正實現一個大型伺服閥體的功能。

4、結論

　　通過對特大型主配壓閥結構設計的分析，以及樣機的仿真，可以發現，DN250主配壓閥國產化既有實現的要求，又有實現的條件，以共同推動國內水輪機調速事業的發展。
