煉油烷基化裝置旋塞閥的設計

2013-07-06 郭曉書 中國石化總公司武漢分公司

  介紹氰氟酸烷基化裝置中,高溫高壓條件下旋塞閥的設計理論。概述了旋塞閥不同于其他閥門的獨特性能。閥門的密封是閥門一個關鍵,對旋塞閥的密封結構作了改進,有效減小了內部泄漏和外部泄漏的可能性。

一、前言

  烷基化裝置中的催化劑氰氟酸具有劇毒、強腐蝕性,對工藝、設備及原料等方面要求極其嚴格,裝置安全長周期,運行難度很大。由于運行成本高,經濟效益不明顯,國內僅剩幾套裝置在繼續生產。高溫高壓下的氫氟酸汽化為氣體,更易對人體造成傷害。所以保證烷基化裝置中各零件的密封性和可靠性相當重要。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封,所以密封性較差,啟閉力大,容易磨損,通常只用于低壓強(不高于1MPa)和小口徑(小于100mm)的場合。為了擴大旋塞閥的應用范圍,已經研制出了許多新型結構。旋塞閥(如圖1所示)的設計參數:介質:HF+2.5%水;最高工作壓力:p=3.88MPa;最高使用溫度:T=260℃。為了保證其可靠性和安全性,必須提高閥門的使用壽命和降低閥門的泄漏,以保證人身和環境安全。

煉油烷基化裝置旋塞閥的設計

圖1 旋塞閥外形圖

二、旋塞閥的設計

  設計條件是:介質:HF+2.5%水;最高工作壓力:p=3.88MPa;最高使用溫度:T=260℃;接管通徑80mm。

1、塞子通道的設計

  塞子的夾角通常制成4°,夾角太小不是使塞子與閥體相互卡住,就是使塞子的旋轉發生困難,如圖2所示。但也有文獻上是按比例來決定塞子錐體的錐度,塞體的主要尺寸和計算方法見表1。

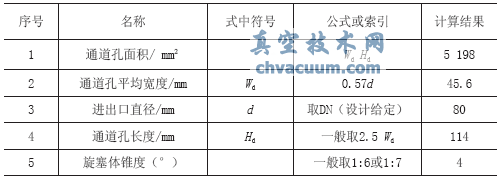

表1 旋塞通道孔面積的設計與計算

煉油烷基化裝置旋塞閥的設計

  為了減小進入旋塞的流體的阻力損失和水力損失,把旋塞孔上方的通道改成圓弧形,然后對通道的邊緣進行倒圓角。盡管通道的圓角引起的面積損失會產生一些誤差(為了不使幾何圖形復雜,圖中沒有畫出圓角),但實際上還是把塞子的通道面積看作是圖2中Wd和Hd的乘積。

煉油烷基化裝置旋塞閥的設計

圖2 旋塞幾何形狀

2、閥體主要結構尺寸的確定

  (1)結構長度

  旋塞閥閥體的主要尺寸如圖3所示,其中L為閥體的結構長度。由于閥門尺寸比較大,采用法蘭連接。而根據《使用閥門設計手冊》中可以看到,我國使用的閥體的結構長度是有一定標準的,這里只取出了適合所設計閥門通徑的數據,見表2。

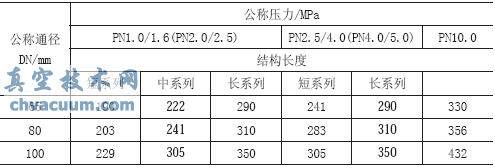

表2 法蘭連接旋塞閥的結構長度

煉油烷基化裝置旋塞閥的設計

  注:表中黑體所示的尺寸優先選用。

  由以上可知,本設計所取的結構長度為短系列,即283mm。

煉油烷基化裝置旋塞閥的設計

圖3 閥體主要尺寸

  (2)閥體厚度

  對于閥體的壁厚,我國規定了最小壁厚(見表3)。

表3 閥體的最小壁厚

煉油烷基化裝置旋塞閥的設計

  用插值法可以得出閥體壁厚的最小值為6.65mm,考慮到HF的腐蝕,取最小壁厚為8mm。

  也可以參考有些文獻上推薦使用的壁厚計算公式,如:

tm=1.5pcd/(2S-1.2pc)

  式中

  tm——閥體必要的最小厚度,單位為in(1in=25.4mm,下同);pc——公稱壓力,單位為psi(1psi=6.895kPa);d——內徑,單位為in;S——應力,S=7000psi。

  把本文中的單位化為上式所要求的單位后:pc=562.6psi,d=2.4in,帶入上式得tm=0.101in,即2.6mm。所以上面取的8mm符合條件,之后通過對閥體強度校核發現,該厚度依然滿足強度要求。

  (3)其他主要尺寸

  閥體的其他主要尺寸同樣也由旋塞閥的公稱通徑確定,數據見表4。

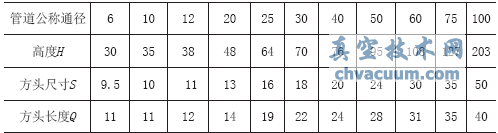

表4 閥體其他主要尺寸 (mm)

煉油烷基化裝置旋塞閥的設計

  由表4用插值法可以得出H=142,S=38,Q=36。

三、閥門各部件的選材

  由于使用條件是高溫高壓,而且介質是有很強腐蝕性和毒性的氫氟酸,為了提高閥門的耐蝕性,同時兼顧設備的經濟性,旋塞閥應采用Ni-Cu合金整體制造生產。Ni-Cu合金在所有濃度和所有溫度的氫氟酸中耐腐蝕,即穩定性很突出,而且受流速影響小,因此泵、閥門等處于流速較高的條件下的設備和零件采用Ni-Cu合金更合適。在HF烷基化裝置系統中,該合金能很好地滿足設計要求,達到比較可靠的勞動保護效果。整體Ni-Cu合金閥門的閥體、閥蓋和閥塞均采用HS-1品級的鑄造Ni-Cu合金,其化學成分(%)和力學性能見表5。

  表5HS-1的化學成分和力學性能旋塞閥其他主要部件的選材分別如下:閥蓋、金屬膜片和填料壓蓋均為Ni-Cu合金,墊片為柔性石墨,密封膜片為PTEE/F46。

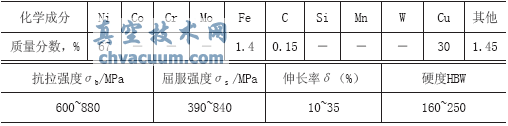

表5 HS-1的化學分成和力學性能

煉油烷基化裝置旋塞閥的設計

四、旋塞閥密封性

  HF烷基化裝置中,由于液化石油氣易燃易爆,而催化劑HF有很強的腐蝕性和毒性,勞動保護要求較高,所以旋塞閥的密封性能就要求比較高,為了提高密封性,對傳統的旋塞閥做了改進,如圖4所示。

煉油烷基化裝置旋塞閥的設計

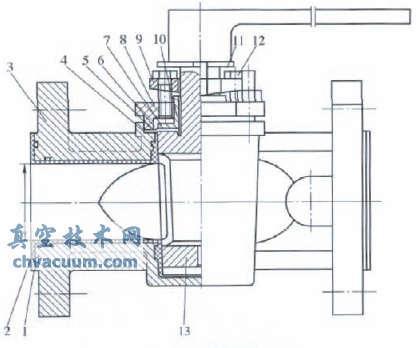

1.金屬纏繞墊 2.密封襯套 3.閥體 4.墊片 5.密封膜片 6.金屬膜片 7.填料壓套 8.閥蓋 9.調節盤 10.填料 11.定位板 12.螺栓 13.閥塞

圖4 旋塞閥結構圖

  密封機理如下:在整個旋塞閥腔內部和端面壓入一個特制的PFA密封襯套,利用閥體上的倒梯形溝槽和旋塞與密封套緊密貼合,達到很好的密封效果。閥桿與塞體為整體結構,簡化了制造工藝。如圖4所示,在閥桿密封裝置的下部為一柔性石墨墊片,上面還有一個PTEE/F46密封膜片,最上面用一Ni-Cu合金金屬膜片蓋住,利用壓蓋將Ni-Cu合金金屬膜片、PTEE/F46密封膜片和柔性石墨墊片與閥體壓緊,防止HF通過閥體泄漏。閥桿上還裝有一個填料壓蓋,壓蓋下部裝有一圈柔性石墨填料,借助螺栓將其壓緊,一方面使填料在閥桿上受擠壓,一方面將上述兩膜片和墊片壓入旋塞與閥桿連接處的深槽內,形成反唇密封。這種密封借助于閥內壓力可以起到自封的作用,可以有效防止HF的泄漏。另外,密封裝置中的柔性石墨填料和墊片在萬一發生火災時,耐熱的柔性石墨能夠防止閥內的介質泄入大氣。

  閥體與管子連接處也是容易發生泄漏的地方,所以對其也要進行密封設計。由于閥體尺寸較大,所以端面采用法蘭與管道連接,而密封襯套的外圍又用金屬纏繞墊進行密封,進一步加強了密封。

五、結論

  1)這種旋塞閥閥桿處的密封更加安全可靠,閥內整體襯套有效防止了內部泄漏、減少了工藝損失。與普通旋塞閥相比,該閥門具有良好的密封性能和耐蝕性,并具有防火作用,啟閉力矩小,開關靈活好用,能滿足烷基化裝置中的生產要求。

  2)經過ANSYS分析結果表明,閥體的主要應力集中部位就是閥缸與通道的連接處,這為閥門的設計和鑄造生產工藝提供了可靠的依據。在設計時應注意減小這里的應力集中,適當增加厚度來減小失效的可能性。

  3)閥內部的整體襯套浪費材料,為了使襯套更好地貼合在閥體內壁,需要在閥體內部加工出幾處工藝槽,增加了加工工藝。
