3D裝夾系統

　　自由曲面的快速裝夾

　　輕量化設計的趨勢所涉及的創新材料及復雜幾何形狀的工件給裝夾技術帶來了新的挑戰。Schmalz已經開發了BHF基本夾持單元用于自由曲面的工件。該靈活的真空裝夾系統是纖維復合材料行業在激光切割和銑型時的理想裝夾方案，同樣也是金屬、塑料及木材加工行業快速裝夾曲面工件的理想解決方案。夾持單元不僅高度可調，而且可靈活安裝，多種可供選擇的真空吸盤，使得柔性工裝裝夾系統能滿足更多的曲面異性工件和復合材料。

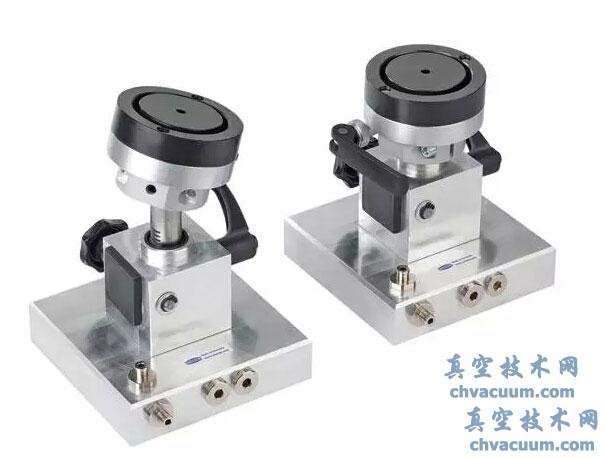

BHF基本夾持單元

　　應用

　　用于快速裝夾剛性，復雜形狀的復合材料工件

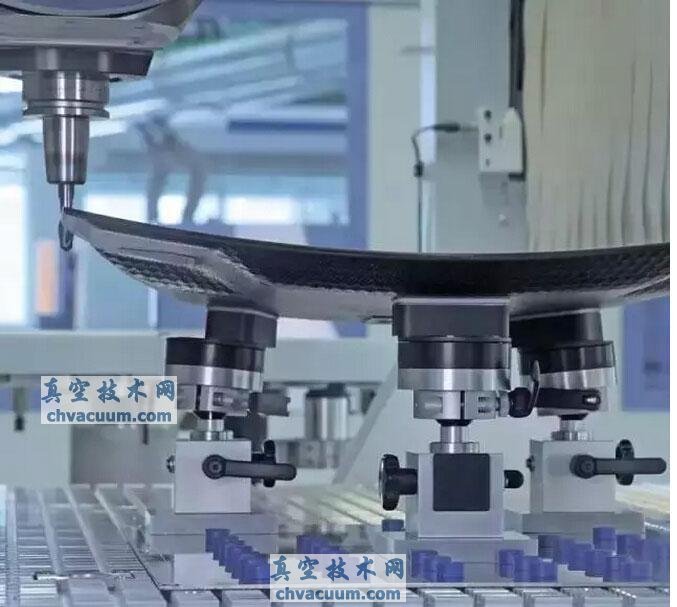

　　1、應用于木材、金屬、塑料和復合纖維材料行業，數控CNC激光加工及銑削加工3D異性工件

　　2、手動加工和精加工復合材料，例如鋸切、打孔和打磨加工

　　3、應用于磨具加工

　　4、適用于平臺面，T型槽臺面的機器，也可與Innospann技術結合滿足各種類型的機器

　　5、靈活可調的工裝高度及吸盤旋轉角度

　　6、所有軸的可調自由度高

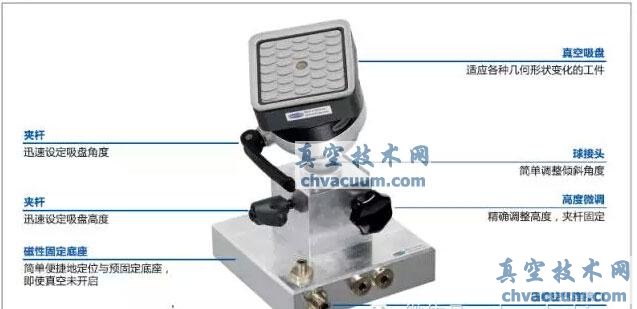

　　整套柔性工裝裝夾系統包括吸盤底座和真空吸盤

　　吸盤底座

　　1、帶管式磁性底座適用于平整光滑的臺面或Innospann底座

　　2、采用真空或磁力將機器底座固定在臺面上

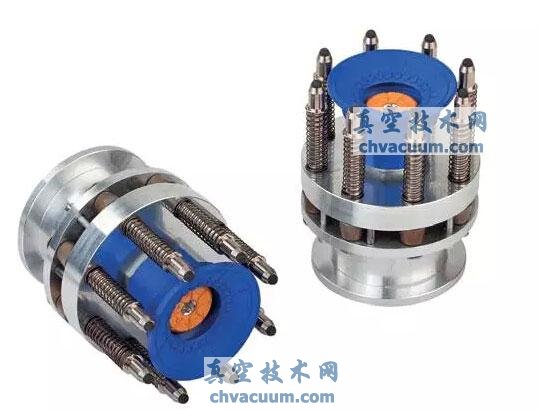

　　真空吸盤

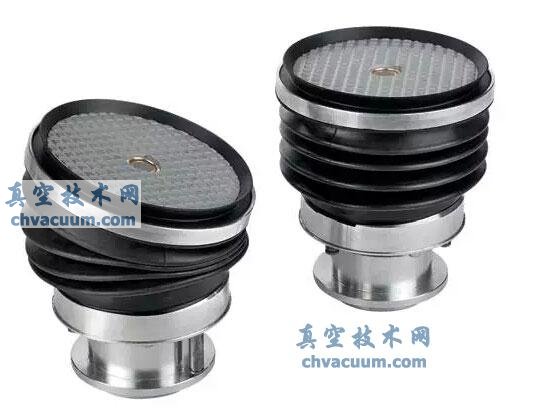

　　1、真空吸盤帶角度補償，適用于3D帶自由度曲面的工件

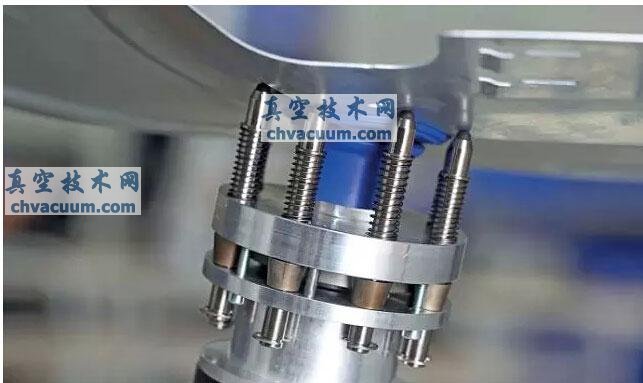

　　2、工件曲面支撐桿通過壓縮空氣發生作用
