GB/T 19955.1—2005  蒸汽流真空泵性能測量方法 第1部分:體積流率(抽速)的測量

Vapour vacuum pump—Measurement of performance characteristics—Part 1:Measurement of volume rate of flow(pumping speed)

(ISO 1608-1:1993,IDT)

       GB/T 19955《蒸汽流真空泵性能測量方法》分為兩個部分：

       第一部分：體積流率(抽速)的測量；

       第二部分：臨界前級壓力的測量；

       本部分為GB/T 19955的第一部分。

       本部分等同于采用ISO 1608-1：1993《蒸汽流真空泵性能測量方法 第1部分:體積流率(抽速)的測量》(英文版)

       本部分代替JB/T 8472.1-1996《蒸汽流真空泵性能測量方法 第1部分:體積流率(抽速)的測量》

一、范圍

       GB/T 19955的本部分規定了測量蒸汽流真空泵體積流率的方法。

       本部分所涉及的泵由下列三種油、汞蒸汽組成：

       擴散泵

       噴射泵

       增壓泵(即泵能在分子流和層流范圍工作，具有擴散泵和噴射泵的組合性能)

       這些泵可以裝或不裝擋板或阱。

二、術語和定義

       下列術語和定義適用于GB/T 19955的本部分。

2.1 體積流率(抽速) volume rate of flow(pump speed)

       在理想狀態下，單位時間內流經泵入口的氣體體積。

       但實際上，一個給定泵在規定的條件下工作，對于給定氣體的體積流率(S)，取該氣體的流量(Q)與在給定測試罩內規定位置的平衡壓力(P)的商。即：

S=Q/P

       體積流率采用的單位是立方米每小時(m3/h)或者升每秒(L/S)。對蒸汽流泵來說，只有當P超過10P0時，本表達式才有效。此處的P0是用同一的真空計測量的極限壓力。

2.2 測試罩(test dome)

       是個裝在泵入口具有規定形狀和尺寸的容器，被測量的氣體通過它進入泵內，其上裝有壓力測量裝置。

2.3 極限壓力(ultimate pressure)

       泵在正常工作情況下，關閉進氣閥，測試罩內趨向的最低壓力。

三、裝置

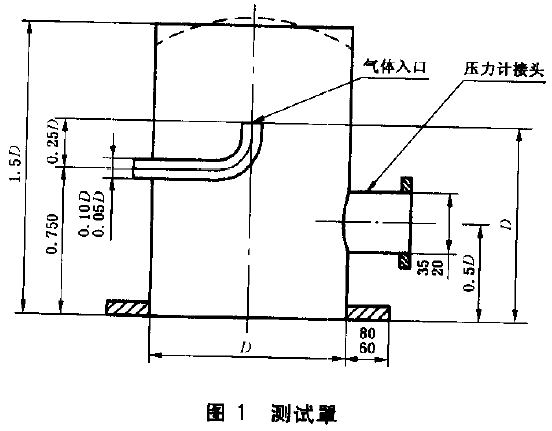

3.1 測試罩

標準全文下載：

　　GB/T 19955.1-2005 蒸汽流真空泵性能測量方法 第1部分:體積流率(抽速)的測量
