JB/T 8105.1—1999 橡膠密封真空規管接頭

Rubber seal connections of vacuum gauges

1、范圍

JB/T 8105.1—1999 橡膠密封真空規管接頭標準規定了橡膠密封真空規管接頭的型式與結構尺寸及技術要求。

JB/T 8105.1—1999 橡膠密封真空規管接頭標準適用于真空系統真空測量用橡膠密封的測量規管接頭。

2、引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB/T 4982—1985 夾緊型真空快卸法蘭

GB/T 4983—1985 擰緊型真空快卸法蘭

GB/T 6070—1995 真空法蘭

3、型式與結構尺寸及技術要求

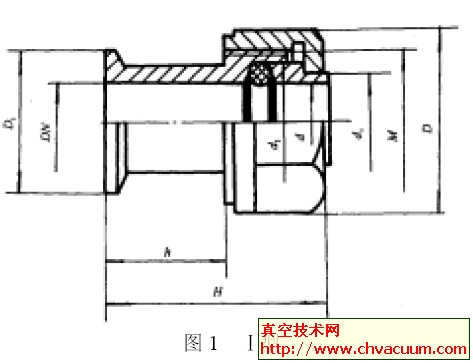

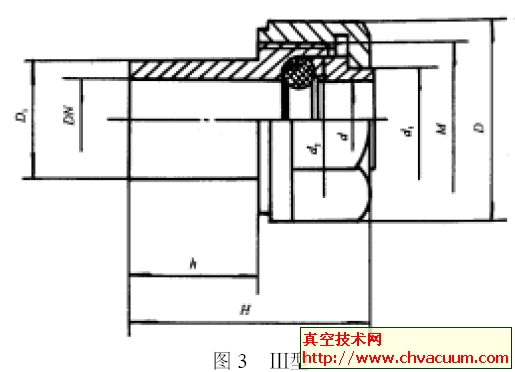

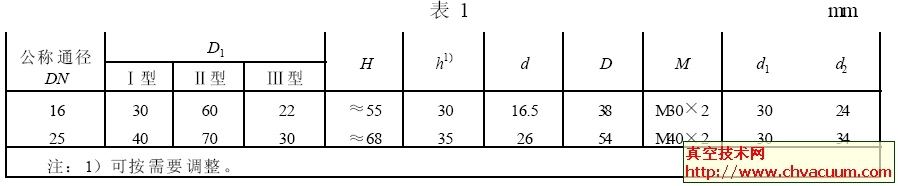

3.1、橡膠密封真空規管接頭型式分Ⅰ型、Ⅱ型、Ⅲ型，其結構型式及主要結構尺寸見圖1~圖3 及表1規定。

3.2、Ⅰ型接頭為快速連接型，其快速連接法蘭應符合GB/T 4982、GB/T 4983 的規定。

3.3、Ⅱ型接頭為法蘭連接型，其法蘭應符合GB/T 6070 的規定。

3.4、Ⅲ型法蘭為焊接型，其焊接方式與接管長度可根據設備結構需要由選用者確定。

3.5、標記示例

公稱通徑為16 mm 的快速連接型規管接頭，其標記為：

規管接頭 16–Ⅰ JB/T 8105.1—1999

3.6、裝配后接頭漏氣率不大于7×10-7 Pa·L/s。

3.7 規管接頭用橡膠密封圈的要求見附錄A（標準的附錄）。
