DWG圖形的幾種"瘦身"技巧

2009-05-10 鬼馬中望CAD

在CAD設計工作中，設計師經常涉及到圖紙與外部的交流，如果自己設計的CAD圖紙?zhí)蠖沟貌捎绵]件等常見的方式進行傳遞十分麻煩，又或者對方傳給你的CAD圖紙體積太大而造成你用軟件打開、瀏覽甚至編輯修改的時候速度變的十分緩慢，這都是十分糟糕的事情。所以說，CAD圖紙的大小也是設計工作中不可忽視的一個方面，也許你會說，因為我設計的這張圖紙里面的內容本身就比較復雜，所以體積較大無法避免，但是我們可以通過中望CAD設計中的一些技巧和功能盡可能的減少圖紙的體積，而又不影響圖紙中的內容，達到"瘦身"的目的。下面就來看看我們有那些"瘦身"技巧吧。

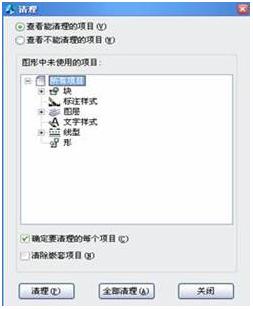

技巧一：PURGE命令。這可能是大家最了解的一個"瘦身"方法。采用中望CAD 2009中的PURGE命令可以把圖形中沒有使用過的塊、圖層、線型等全部刪除，可以達到減小文件的目的。

但是，采用PURGE的功能對圖紙進行"瘦身"的效果非常有限，根據很多設計師以往的經驗，要想達到良好的"瘦身"效果，我們必須通過對圖形本身做一些修改來達到的"瘦身"的目的，方式多種多樣，請看技巧二：

1.消除重線，通常我們在修改圖形的過程中會不自覺的產生很多的重線，我們并沒有去清理，這也是導致CAD圖形體積增大的一個原因。

2.少用復制命令，最好將常用的實體做成圖塊保存起來，當用到的時候選擇插入圖塊就行了，這樣可以頻繁插入幾乎不影響圖紙的大小。因為此時圖形保存的只是指向該圖塊的路徑而已，從而達到圖紙瘦身的目的。

3.畫圖的時候，盡量少用PL線，多用L線。因為PL線本身容量較L線要大。這是一個操作習慣問題，大家應該養成這樣良好的畫圖習慣。

4.統一字體，最好只用到一種或者兩種字型，而且盡量使用autocad的shx字體，不要使用windows下的turetype字體，turetype字體體積比較大的多。

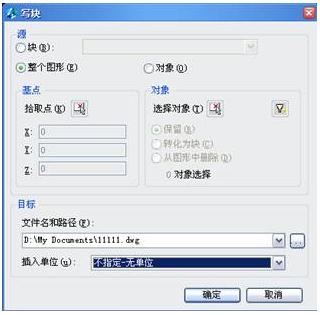

實施了第二步"瘦身"計劃后，如果效果仍然不明顯，沒關系，我們還有技巧三："WBLOCK"命令。采用中望CAD 2009中的WBLOCK命令，把需要傳送的圖形文件用WBLOCK命令以塊的方式產生新的圖形文件，然后把新生成的圖形文件作為傳送或者存檔。如圖：

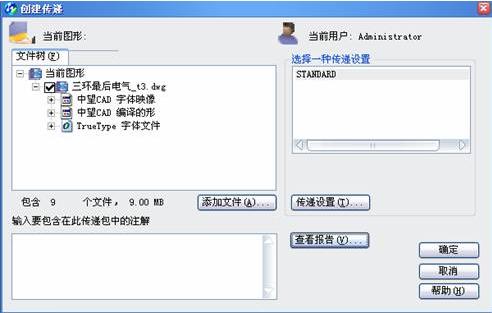

如果實施了上述三個技巧以后仍然達不到我們的要求，那么還有一個技巧，就是利用WINRAR文件的壓縮功能。在傳送DWG文件前，用WINRAR壓縮，效果比較好，幾乎只有原來的40％左右。或者采用中望CAD 2009中的"電子傳遞"功能，它能夠進行智能化的圖紙壓縮處理，壓縮包中不僅包含了DWG文件，而且還可以按照需要打包圖紙中的字體文件和字體映射表，更進一步方便了彼此之間的圖紙交流。如圖：
