真空玻璃的隔聲性能

2013-04-22 董鏞 沈陽真空技術研究所

  測試表明:真空玻璃的隔聲性能在目前的雙玻結構中是最高的,可以達到國標GB/T 8485-2002 的3 級。圖4 比較了三種玻璃的隔聲性能。

三種玻璃的隔聲性能

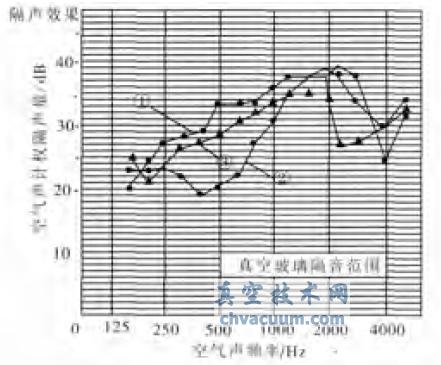

圖4 三種玻璃的隔聲性能

  中空玻璃的隔聲性能優于單片玻璃,但在低音區域易產生共鳴。一般而言,人的聽覺對頻率1000~5000 Hz 范圍內的聲音最敏感,而真空玻璃恰在此區間內具有上佳的隔聲性能(參見圖4中的曲線①)。圖4 中: 曲線①為真空玻璃(3L+V+3)的隔聲曲線;②為中空(3+A6+3)玻璃的隔聲曲線;③為5 mm 單片玻璃的隔聲曲線。表2 列舉了2002~2006 年權威檢測機構對國產真空玻璃及其復合產品隔聲性能的檢測結果。

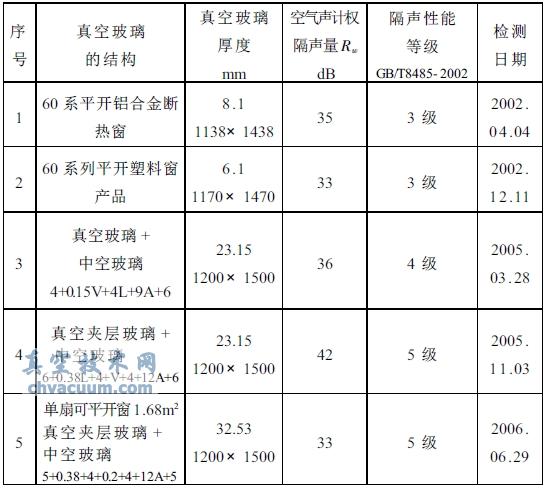

  表2 真空玻璃及其復合產品的空氣聲計權隔聲量Rw

真空玻璃及其復合產品的空氣聲計權隔聲量Rw

  影響玻璃隔聲性能的主要因素有: 玻璃的厚度;空氣層的厚度(中空玻璃);及夾膠層的厚度(夾層玻璃);對于真空玻璃,真空隔層中殘余氣體的壓力,支撐物的尺寸及數量,都對隔聲性能有影響。采用轉移矩陣法對真空玻璃隔聲性能進行的測算表明:真空層內壓強的變化可顯著地影響隔聲量,隨著壓強的降低,隔聲量不斷提高,直至某一極限值。此極限值由支撐物的數量與尺寸決定。圖5 形象地概括了測算結果。

有支柱情況下空腔內壓強對隔音量的影響

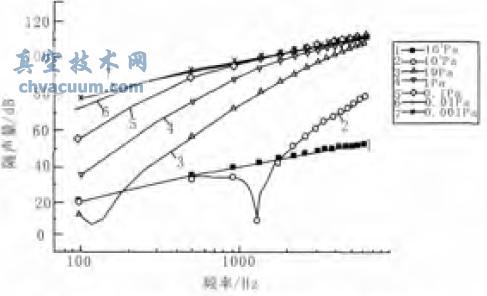

圖5 有支柱情況下空腔內壓強對隔音量的影響

  通過分析各種玻璃組合計權隔聲量Rw 的檢測數據,可以得出如表3 所示的經驗規律,用以估算未經檢測的玻璃的Rw 值。

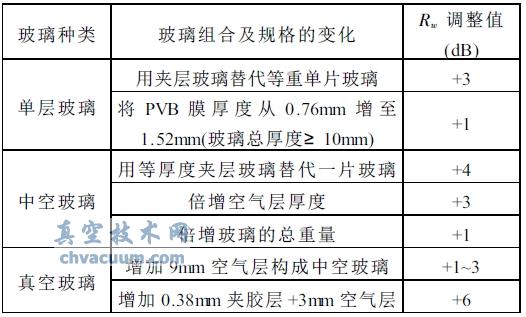

  表3 玻璃結構變化與隔聲性能的調整

玻璃結構變化與隔聲性能的調整
