粗粒度鹽的生產(chǎn)小結(jié)
鹽的粒度越來越受到各制鹽生產(chǎn)企業(yè)的重視。我公司利用裝置技術(shù)改造的機(jī)會(huì),將蒸發(fā)罐改為外熱式強(qiáng)制逆循環(huán)工藝,充分利用晶體生長的擴(kuò)散過程,促使加熱料液在蒸發(fā)室停留時(shí)間增長,延長鹽晶成核結(jié)晶時(shí)間可提高鹽的粒度。
1、前言
近年來隨著食鹽產(chǎn)品市場(chǎng)的激烈競(jìng)爭(zhēng),粗粒度鹽越來越受人們的青睞, 這也是困擾井礦鹽企業(yè)開發(fā)生產(chǎn)粗粒度鹽的一大難題。我公司從2003 年15萬噸/年真空制鹽裝置擴(kuò)能技改后,鹽產(chǎn)品料徑分布較為均勻。2004年7月,生產(chǎn)開始采用活性劑化學(xué)方法進(jìn)行粗粒度鹽小樣試驗(yàn)室試驗(yàn),從試驗(yàn)報(bào)告分析效果不太理想。后經(jīng)生產(chǎn)實(shí)際采用增加物料循環(huán)量的方式進(jìn)行探索生產(chǎn)粗粒度鹽取得了一定的成果。本文結(jié)合生產(chǎn)實(shí)踐,將生產(chǎn)粗粒度鹽的方式介紹給同行,供同行們參考,有不妥之處請(qǐng)指正。
2、試驗(yàn)?zāi)康?/h2>
在多效蒸發(fā)中,真空制鹽通過單效生產(chǎn),獲得NaCl 晶體篩上物0.3mm 以上達(dá)80%,基本能滿足粗粒度鹽生產(chǎn)的需要。
3、試驗(yàn)方法
3.1、理論依據(jù)及實(shí)驗(yàn)條件
2003 年技改后蒸發(fā)罐改為外熱式強(qiáng)制逆循環(huán)工藝,充分利用晶體生長的擴(kuò)散過程,促使加熱料液在蒸發(fā)室停留時(shí)間增長,延長鹽晶成核結(jié)晶時(shí)間可提高鹽的粒度。加之,選擇合適的鹽漿循環(huán)速度可進(jìn)一步增大鹽漿的過飽和度,從而促使鹽晶增大。最后,通過長鹽足的淘洗和沉降處理,獲得較為理想的粗粒度鹽。
我公司2003 年技改情況:工藝選用分效預(yù)熱、平流進(jìn)料、分效排鹽及外熱式強(qiáng)制逆循環(huán)生產(chǎn)工藝,采用316L材料改造鹽足,加熱室加熱管Ⅰ效為鈦鉬鎳合金,Ⅱ-Ⅳ效加熱管為純鈦,復(fù)合板材制作蒸發(fā)室。技改后,其成品鹽的流動(dòng)性及感觀指標(biāo)均有所好轉(zhuǎn),且所匹配的循環(huán)泵電機(jī)功率90kW,通過變頻調(diào)速器控制循環(huán)的轉(zhuǎn)速能夠?qū)崿F(xiàn)鹽沙多次循環(huán)的目的。通過沉積于10.5m長鹽足的鹽沙自重力沉降及循環(huán)泵的拉力,促使鹽沙再次參與循環(huán)管料液循環(huán),延長單效罐內(nèi)鹽晶粒的循環(huán)動(dòng)時(shí)間,促進(jìn)鹽晶粒長大,從而達(dá)到生產(chǎn)粗粒度鹽的目的。
3.2、改造方案
在各效鹽足與循環(huán)泵的連通管之間,用一節(jié)ф89的316L不銹鋼管構(gòu)通,兩端用篩網(wǎng)將塊鹽隔離,中間用DN80 的閘閥控制鹽漿的循環(huán)量。在正常生產(chǎn)時(shí),固定循環(huán)泵的頻率,通過調(diào)節(jié)鹽足與循環(huán)管的鹽漿循環(huán)量,控制較高的固液比,從而實(shí)現(xiàn)試驗(yàn)?zāi)康摹R妶D1。
圖1 鹽足與循環(huán)泵的連通管示意圖
3.3、所需材料預(yù)算
ф89 的316L 計(jì)1m,DN80PN16 閘閥1只及針對(duì)Ⅰ、Ⅱ效作改造所需部分輔材共計(jì)約6000元。
4、生產(chǎn)效果分析
4.1、連續(xù)觀察料液循環(huán)時(shí)間與循環(huán)泵的電流變化關(guān)系1小時(shí),電流基本在額定178A左右,但會(huì)增加電能消耗。
4.2、試驗(yàn)結(jié)果分析
表1 分析說明:通過物理試驗(yàn)后,不加任何篩分設(shè)施基本能滿足生產(chǎn)需求,當(dāng)然要想獲得粒度均勻的粗粒度鹽增設(shè)輔助設(shè)施是必備的。
4.3、通過此物理循環(huán)裝置的使用,既能滿足生產(chǎn)粗粒度鹽的需求,同時(shí)也可有效解決長鹽足長期堵塞的難題。
4.4、操作技能的熟練程度是影響產(chǎn)量的關(guān)鍵因素。

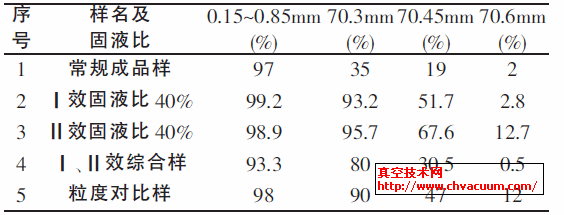

表1 試驗(yàn)分析結(jié)果
5、結(jié)束語
通過上述試驗(yàn),我公司2005年粗粒度鹽達(dá)年產(chǎn)5000噸,2006年大批量生產(chǎn)對(duì)生產(chǎn)腌制鹽、炒鹽、腸衣鹽等累計(jì)均符合國家或行業(yè)標(biāo)準(zhǔn), 基本滿足了用戶要求,2006年生產(chǎn)粗粒度鹽共計(jì)11000噸。2007年累計(jì)生產(chǎn)達(dá)20000萬噸,2008年1-5月累計(jì)生產(chǎn)達(dá)16000余噸,預(yù)計(jì)全年會(huì)超過30000 噸,產(chǎn)品在重慶市場(chǎng)有較好的市場(chǎng)前景。這也將為我司100 萬噸/年真空制鹽建設(shè)工程中,大規(guī)模生產(chǎn)粗粒度鹽奠定堅(jiān)實(shí)基礎(chǔ)。
