分析了土工膜生產、運輸、鋪設過程中可能存在的缺陷，指出目前分階段質量檢測方法很難保證鋪設完工后土工膜的整體質量，即土工膜防滲體系的不透水性。提出土工膜整體質量完整性檢測的概念，以及利用真空原理進行土工膜整體質量完整性現場檢測的方法。選擇2500 m2 試驗區，進行了真空法檢驗土工膜整體質量完整性的現場試驗，得出結論：(1)對于地下水埋藏不深的土層，真空法可用于檢測土工膜整體質量的完整性;(2) 在利用真空法檢測檢驗土工膜整體質量的完整性時，可根據膜下氣密空間的真空程度，判斷土工膜整體質量的完整性;(3)單層土工膜很難保證完工后土工膜的不透水性，防滲可靠性也相對較低，而分離的雙層土工膜可有效提高土工膜防滲的可靠性。最后，分析了土工膜完整性真空檢測系統漏氣的影響因素，并探討了土工膜整體質量完整性的檢測方法。

　　防滲是建設平原水庫和垃圾填埋場的重要問題。對于采用土工膜防滲的平原水庫，土工膜缺陷產生庫水滲漏，會引起庫區周圍浸沒和土壤次生鹽堿化，并造成水資源的嚴重浪費。對于采用土工膜防滲的垃圾填埋場，土工膜缺陷會引起濾液的滲漏^[1]，造成周圍環境的污染。因此土工膜材料的完整性(即無缺陷和漏洞)是防滲成功與否的關鍵。

　　目前，土工膜整體質量采用分階段控制的方土工膜國家標準》(GB/T 17643- 2011)進行產品質量控制;在土工膜鋪設過程中，依據《聚乙烯(PE)土工膜防滲工程技術規范》(SL/T231—98) 等相關規法，如在土工膜生產和運輸過程中，依據《聚乙烯范進行施工質量控制，重點控制接縫的質量^[2]。一般而言，土工膜在生產、運輸、鋪設過程中極易產生一定的損傷，并存在一定的質量缺陷，如：生產過程中非均勻性和異物侵入、裝卸過程中的工具傷害、堆放與鋪設過程中尖銳物刺破和意外傷害、熱熔焊接過程中焊縫不嚴或熱灼傷等;此外，在工程運行過程中，植物根系、嚙齒類動物也會對土工膜造成一定的損傷。因此，真空技術網(http://smsksx.com/)認為分階段質量控制并不能保證完工后土工膜整體質量的完整性，進行完工后土工膜整體質量的檢測，具有重要的現實意義。

　　目前，垃圾填埋場工程中存在一些土工膜滲漏檢測方法，如地下水監測法、跟蹤劑法、電學法、地球物理探測方法等^[3~5]，其中電學法可用于土工膜整體質量檢測，其他方法只適用于工程運行中的滲漏檢測。電學法是利用土工膜電絕緣性和垃圾導電性的原理進行土工膜滲漏檢測，檢測時需要在膜下預埋一定數量的電極，并需要在膜上澆灌導電液體，雖說也可完成土工膜整體質量的檢測，但難于完成水利工程大面積土工膜整體質量的檢測。

　　下面介紹利用真空法進行土工膜整體質量檢測的基本原理和現場試驗研究。

1、基本方法

　　土工膜的整體質量是指土工膜鋪設完工后的土工膜整體的質量，是土工膜生產、運輸、鋪設過程后的最終質量。土工膜的完整性是指土工膜(指土工膜鋪設焊縫后的連接體)無缺陷和漏洞，即不滲水性。土工膜整體質量的完整性檢測是指土工膜鋪設完工后，對土工膜整體防滲性能的質量檢測。土工膜整體質量的完整性取決于土工膜生產、運輸和鋪設每個環節過程的質量控制，整體質量的完整性檢測可以檢測生產、運輸和鋪設過程中產生的任何質量缺陷、損傷或不完整性，是土工膜防滲體系最終產品的質量檢測。

　　檢驗土工膜整體質量完整性的真空法就是利用鋪設完工后的土工膜體系構造土工膜膜下相對氣密空間，抽真空，如果膜下氣密空間內易形成一定的真空度，說明土工膜整體質量是完整的，否則是不完整的。利用真空法檢測土工膜整體質量完整性的具體方法是：

　　(1)預埋真空表。預檢土工膜鋪設前，在膜下表層土中預埋真空表，作為檢驗土工膜整體質量完整性的監測設備。

　　(2)構造膜下抽氣系統。對于平原水庫土工膜庫盤防滲結構(即水庫庫底全鋪土工膜)，可利用原庫盤防滲結構土工膜膜下的砂溝排氣系統作為抽氣管路系統，也可在土工膜膜下預埋軟式透水管作為抽氣管路系統;對于垃圾填埋場土工膜防滲結構，可在土工膜下預埋軟式透水管，作為抽氣管路系統。

　　(3)按工程要求鋪設土工膜。

　　(4)構造土工膜膜下氣密空間。氣密空間的頂層為土工膜;氣密空間的底層為不透氣層，如地下水等。氣密空間的四周可采用多種方法形成氣封，如地下水埋深較淺的(2 m 以內)，可在預檢土工膜四周挖溝至不透氣層，將土工膜接長并垂直向下延伸至不透氣層以下;對于地下水埋深相對略深的(2 m~10 m 以內)，可在預檢土工膜的四周溝內充水，滲水與不透氣層相接形成水封帷幕。

　　(5)選擇抽真空機組。根據預檢土工膜的大小，選擇合適的抽真空機組，并將抽真空機組管路與膜下抽氣管路系統連接。對于大型土工膜防滲工程，可采取分塊檢測的方法。

　　(6)進行膜下抽真空檢測。根據膜下真空表所示真空度，判斷土工膜整體質量的完整性。

2、試驗研究

2.1、試驗區

　　試驗區地面高程38.5 m，上部土層為壤土和砂壤土，其中壤土滲透系數5.7×10^{- 5} cm/s，砂壤土滲透系數2.8×10^{- 4} cm/s。地下水位4.5 m。

2.2、試驗設計

　　試驗場地選擇50 m×50 m 的正方形平地，在場地四周開挖3 m 深的溝，溝內充水。在場地表層沿正方形對角線鋪設Φ100 軟式透水管作為抽氣管路系統，然后在其上鋪設一布一膜復合土工膜(布200 g/ 膜0.2 mm)，并將土工膜延伸至四周水溝底部，溝內水下滲，與地下水連通后，可形成膜下氣密空間。

　　抽真空設備選用2 臺7.5 kW 射流泵，射流泵通過橡膠管接入試驗區中心點處軟式透水管。抽真空時，膜下非飽和土中孔隙氣體有兩個氣流通道，一是通過復合土工膜底層的布，傳入透水管，沿透水管匯入透水管中心，再經軟式橡膠管由射流泵抽出;二是通過非飽和土中孔隙，向射流泵橡膠管口處聚集，并被抽出。監測系統：沿膜下兩相互垂直的中心線分別安裝9 只真空表，其中1～8 號真空表用于監測膜下非飽和土表層的真空度;9 號真空表位于正方形中心，即射流泵橡膠管與軟式透水管結合處，用于監測射流泵進口處的真空值。并進行巡視觀測，主要觀測土工膜漏氣狀況等。試驗區布置和監測設備埋設情況見圖1。

　　試驗方案：首先選擇缺陷土工膜，進行單層土工膜抽真空試驗，觀測缺陷土工膜抽真空情況;如果缺陷土工膜膜下難以形成真空，再覆蓋一層沒有明顯缺陷的土工膜，進行分離的雙層膜抽真空試驗，觀測抽真空情況。

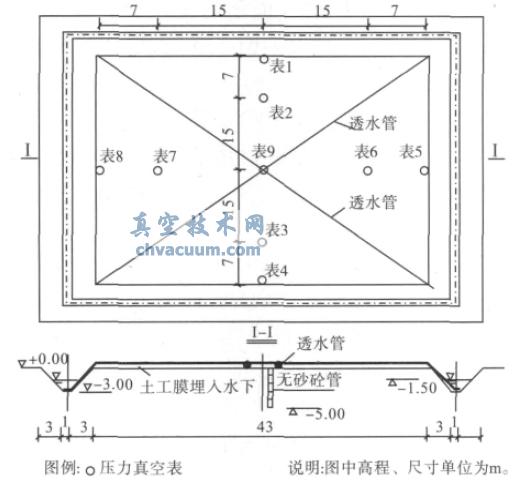

圖1 試驗區布置圖
