真空保溫杯的保溫時間及使用壽命

2009-03-10 劉亦兵潮安縣順發五金制品有限公司

不銹鋼真空杯,是在改革開發以后,尤其是近十多年來在我國得到了長足發展。我們公司生產研制的真空杯和真空提鍋已有50多個系列,上幾百個品種,現在還在不斷的開發、生產, 品種日新月異。

真空杯按其生產的方式不同,簡單的分為有尾真空杯的無尾真空杯(或稱作整體真空杯)。有尾真空杯,是用真空排氣臺方式獲得的,類似于玻璃保溫瓶和大型電子管。在真空排氣臺上, 插上真空杯(真空杯底部焊著排氣銅管)。抽到< 2×E23Pa 真空度后,用液壓鉗,剪抻銅管,再進入下幾道工序: 涂漆、打膠、電解、拋光、壓底、包裝等工序(見圖1)。

圖1　有尾真空杯　　　　　　圖2　無尾真空杯

無尾真空杯是在真空釬焊爐中,通過抽真空、真空釬焊、然后冷卻出爐、電解、拋光、包裝等工序而成(見圖2)。

真空杯保溫時間的長短取決于杯體的結構及材料的厚薄而定。

① 大容量, 小口徑的真空杯保溫時間較長, 相反小容量, 大口徑的真空杯保溫時間較短;

② 材料越薄, 保溫時間越長, 但杯體易碰壞及變形, 影響使用壽命;

③ 真空杯內膽外層包金屬薄膜及鍍銅等措施也可增加保溫的程度。

真空杯的使用壽命還取決于杯體內層的清潔及抽真空的時間, 最重要的是真空爐的結構�，F在社會上使用的抽真空杯的真空設備有真空排氣臺和真空釬焊爐, 大約有二類四種。二類即有尾真空排氣臺式; 另一類釬焊爐式。釬焊爐式又分為: 單室、多室、加大抽速多室。

(1) 有尾真空杯排氣臺, 及優點: 有尾排氣即用真空排氣臺生產出的真空杯, 抽真空時加熱溫度為500℃左右, 真空杯的外殼不易變形, 但銅管焊接處容易碰漏, 在半成品加工時要特別保護。

(2) 另一大類是真空釬焊爐式, 大約分為三種類型:

① 單爐式整體真空釬焊爐。該爐的抽真空的周期時間長, 如果廠家要提高生產效益而縮短抽真空時間, 會影響使用壽命。

② 現在市場上流行的多室式真空爐, 雖然能縮短抽真空的周期時間, 但只配一臺KT2600擴散泵,抽速為16000L/s, 也難確保杯壁的殘余氣體抽盡,據經驗, 用這樣釬焊爐抽出的杯, 杯的使用壽命也只有8年左右。

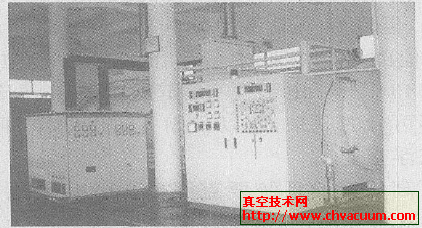

③ 本公司協作設計的三室式真空爐配二臺擴散泵, 工作室配KT2800擴散泵, 抽速28750Lös, 出料室配KT 2600 擴散泵,抽速16000L/s。工作室抽速大了1.8倍, 而前級泵配H2150滑閥泵,抽速150L/s,一般三室爐工作室配2X270旋片泵,抽速70L/s, 這樣工作室前級泵抽速大了2.14倍。既能縮短抽真空的周期時間, 也能將杯內壁的殘余氣體盡可能為抽盡, 經過測試, 用兩種爐子抽同樣規格、尺寸的真空杯, 用協作設計的真空釬焊爐較一般釬焊爐, 經6 小時杯的保溫程度高出至少2～3℃, 也就大大的提高了真空杯的使用壽命, 保證杯在正常使用的情況下,據經驗該型號真空杯的壽命達12 年左右。而且該爐的生產量大, 第一爐工作時間為2. 5小時ö爐, 以后各爐生產周期僅需1.5小時/爐, 每爐可抽600 個左右, 24 小時可抽8000個以上, 而且達到了光亮釬焊, 工作環境清潔, 可靠性強, 減少了排氣臺式真空杯機組許多工序, 大大的提高了真空杯的質量, 增加了經濟效益(見圖3)。
