取真空絕熱板(Vacuum Insulation Panel, VIP)的長度為lp (m)，寬度為wp (m)，厚度為δp (m)，隔氣結構的厚度δb (m)，流經真空絕熱板(VIP)中心區域的熱流量為φp,cop (W)，流經真空絕熱板(VIP)總熱流量為φp,total,板冷熱端空氣溫度分別為te，ti ( ℃)，其分析模型如圖2 所示。

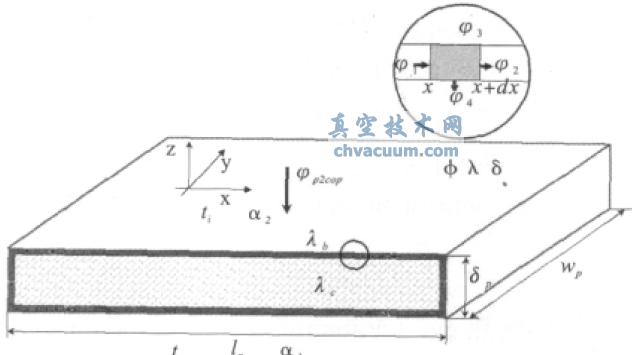

圖2 VIP 熱橋效應有限元分析物理模型

　　取隔氣結構一段上的微元為研究對象，假設長度方向?yàn)閄 方向，寬度方向?yàn)閅 方向，微元在X 方向的熱量傳遞情況如圖2 所示。圖中，φ1 為沿X 方向通過隔氣結構傳入微元的熱量;φ2 為沿該方向通過隔氣結構傳出微元的熱量;φ3 為通過隔氣結構表面對流換熱流入微元的熱量;φ4為隔氣結構傳入芯層材料的熱量。微元處于穩態時，應有：

φ1+φ2+φ3+φ4 = 0 (4)

　　采用微元的方式可將方程(4)改寫為：

　　式中：tx 為VIP 隔氣結構在X 方向上的溫度，tz 為

　　其在z 方向上的溫度;λb 為隔氣結構的導熱系數(在X 及Y 方向上是一致的)，W/ (m·K);λc 為芯層材料的導熱系數，W/(m·K)。假定隔氣結構質地是均勻且連續的，δb 和其導熱系數λb 是恒定值，方程(5)兩端同時除以dx，取dx→0，易得：

　　同樣，在y 方向及真空絕熱板(VIP)另外一側表面，可以得到方程式(7)

　　方程（6）和方程（7）構成了方程組。結合ψvip,edge 及邊界條件，可以求得：

　　由方程式(8)可以看出，影響真空絕熱板(VIP)熱橋效應的主要參數是VIP 的厚度、芯材的導熱系數、隔氣結構的厚度及其導熱系數。
