為了便于真空絕熱板(Vacuum Insulation Panel, VIP)熱橋的數值分析及模擬計算，需要設置一定的邊界條件。本文邊界參照真空絕熱板(VIP)測試標準ASTMC518- 98，ti=40℃，te=15℃，對應的隔氣結構表面換熱系數α1=7.8 W/(m2·K)，α2=25 W/(m2·K) ，帶入方程(8)計算及分析。真空絕熱板(VIP)的芯材厚度一般在10 mm~40 mm 之間，隔氣結構一般選擇含有金屬層的復合材料或者多層聚酯基薄膜，其對應的導熱系數如表1 所示。

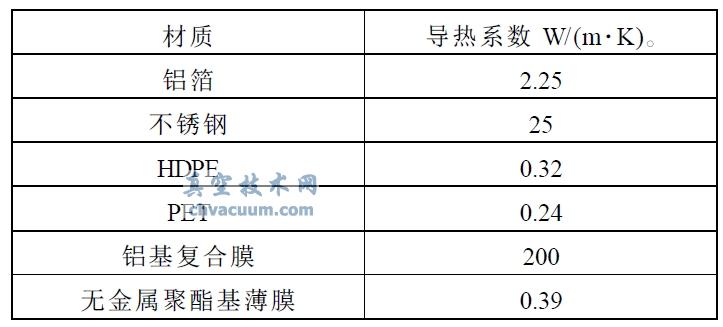

表1 隔氣結構材質及導熱系數

　　真空絕熱板(Vacuum Insulation Panel, VIP)的厚度是影響邊緣熱橋效應的重要因素之一，也是影響真空絕熱板(VIP)整體絕熱效果的重要參數。根據上述計算結果繪制相同芯材，相同的板內真空下及相同邊界條件下，不同隔氣結構的真空絕熱板邊緣線性傳熱率ψvip,edge 伴隨真空絕熱板(VIP)厚度的變化規律，如圖3 所示。

　　隨著VIP 厚度δp 的增加，其邊緣熱橋效應隨之減小。例如隔氣結構為15 μm鋁箔的真空絕熱板(VIP)，當芯層導熱系數為0.004 W/(m·K)，整體厚度為10 mm 時， 其邊緣熱線性傳熱率為0.1812 W/(m·K)，是芯層導熱系數的45 倍之多。而當芯層厚度增加到40 mm 時，其邊緣線性傳熱率減小到0.0699 W/(m·K)，邊緣熱流損失減少了將近2/3,如圖3(a)所示。

　　在相同情況下，不含有金屬層的多層聚酯基薄膜隔氣結構的VIP，其邊緣熱橋效應也會隨著真空絕熱板(VIP)厚度的增加而減少，因隔氣結構自身導熱系數較低，邊緣熱流損失相對于整體而言較小，如圖3(b)所示。

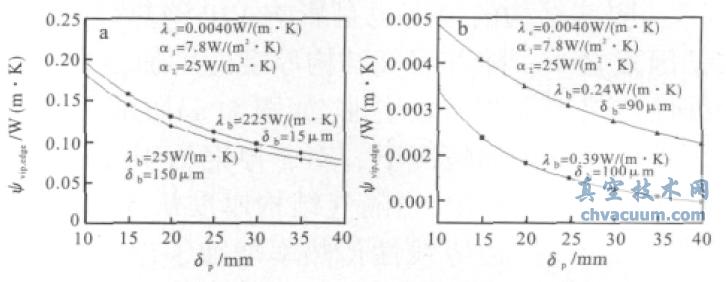

(a) 金屬隔氣結構；(b) 聚酯基薄膜隔氣結構

圖3 在芯材導熱系數一定,不同真空絕熱板(VIP)厚度下邊緣線性傳熱率變化情況
